19

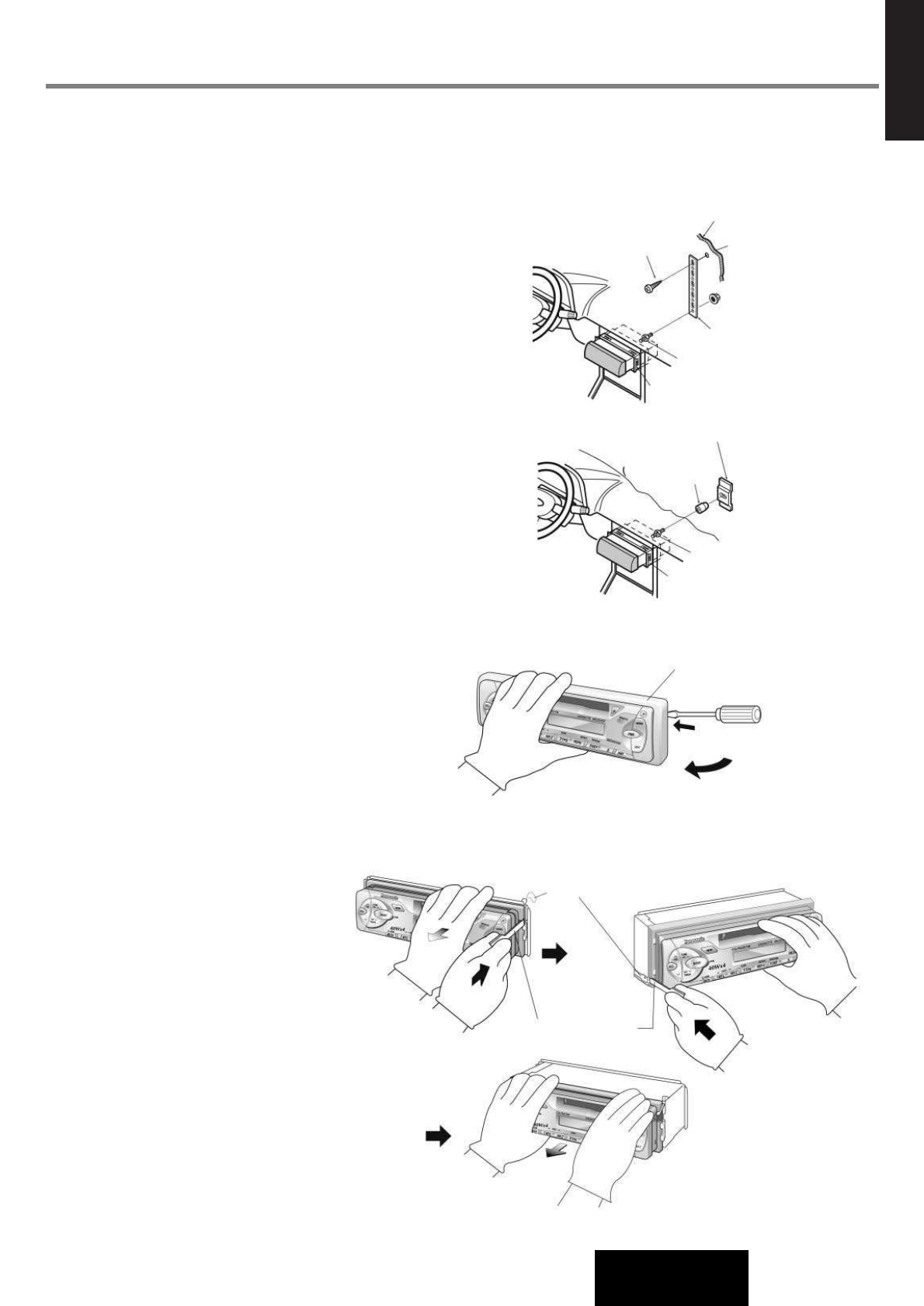

С помощью задней опорной пластины

3

Прикрепите  один  конец  задней  опорной  пластины  к
задней  панели  устройства,  а  другой  конец  к  перего-
родке между салоном и моторным отсеком автомоби-
ля или к другой металлической части.

С  помощью  резиновой  накладки  (не  входит  в
комплект поставки)

(При  наличии  задней  крепежной  скобы  на  перегородке
между салоном и моторным отсеком)
Накройте крепежный болт

5

на задней панели устройст-

ва  резиновой  накладкой  (приобретаемой  отдельно)  и
вставьте его в заднюю крепежную скобу.

3. После  инсталляции  устройства  заново  подсое-

дините  кабель  к  отрицательному  полюсу  акку-
муляторной батареи (-).

CQ-R221W

1

Монтажный кожух

5

Крепежный болт (5 мм)

3

Задняя крепежная скоба

2

Шестигранная
гайка (5 мм)

3 мм

Перегородка между
салоном и моторным
отсеком автомобиля

4

Самонарезающий винт

(5 мм х 16 мм)

Опорный кронштейн
автомобиля
(Имеется
в автомобиле)

1

Монтажный кожух

Декоративная панель

Отвертка

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Запирающий рычажок

7

Демонтажное
приспособление

¡

™

5

Крепежный болт (5 мм)

Резиновая

прокладка

(приобретается

отдельно)

Для демонтажа магнитолы

а. Снимите  декоративную  панель  при  помощи  отвертки,

как показано на рисунке 1.

b. Потяните на себя устройство, одновременно прижимая

запирающие  рычаги  специальным  демонтажным  при-
способлением

7

(см. рис. 2, 3).

с. Высвободите  устройство,  удерживая  его  обеими  рука-

ми (Рис. 4).

èËϘ‡ÌËÂ:
ç  ÔÓÚÂflÈÚ  ‰ÂÏÓÌÚ‡ÊÌÓ  ÔËÒÔÓÒÓ·ÎÂÌËÂ.  éÌÓ  ÔÓ̇‰Ó·ËÚÒfl
LJÏ, ÂÒÎË Ç˚ Á‡ıÓÚËÚ ÒÌflÚ¸ ÛÒÚÓÈÒÚ‚Ó.
