Р
У
С
С
К
И
Й
18
Подключение электрических
проводов
Предупреждение:
• Данное устройство предназначено для эксплуатации в автомобиле с аккумуляторной батареей 12 В и заземлением
отрицательного полюса.
• Во избежание повреждения аппарата осуществляйте соединение проводов согласно схеме, приведенной ниже.
• Зачистите около 5 мм наружной оболочки с концов проводов перед выполнением соединения.
• Не вставляйте разъем питания в аппарат до полного завершения соединения всех проводов.
• Не забудьте изолировать все оголенные провода во избежание коротких замыканий с корпусом автомобиля. Свяжите все
провода в пучки и предотвратите соприкосновение разъемов кабелей с металлическими частями.
• Помните, если Ваш автомобиль оснащен маршрутным или навигационным компьютером, то при отключении клеммы
аккумуляторной батареи автомобиля могут исчезнуть все установки, сохраненные пользователем в памяти компьютера.
• Все другие методы инсталляции требуют использования специальной металлической фурнитуры. Проконсультируйтесь у
опытного технического специалиста сервисного центра или у Вашего дилера относительно необходимости применения
других методов установки.
Аксессуары, используемые для
подключения
№
Деталь
Кол-во
6
Силовой разъем
1

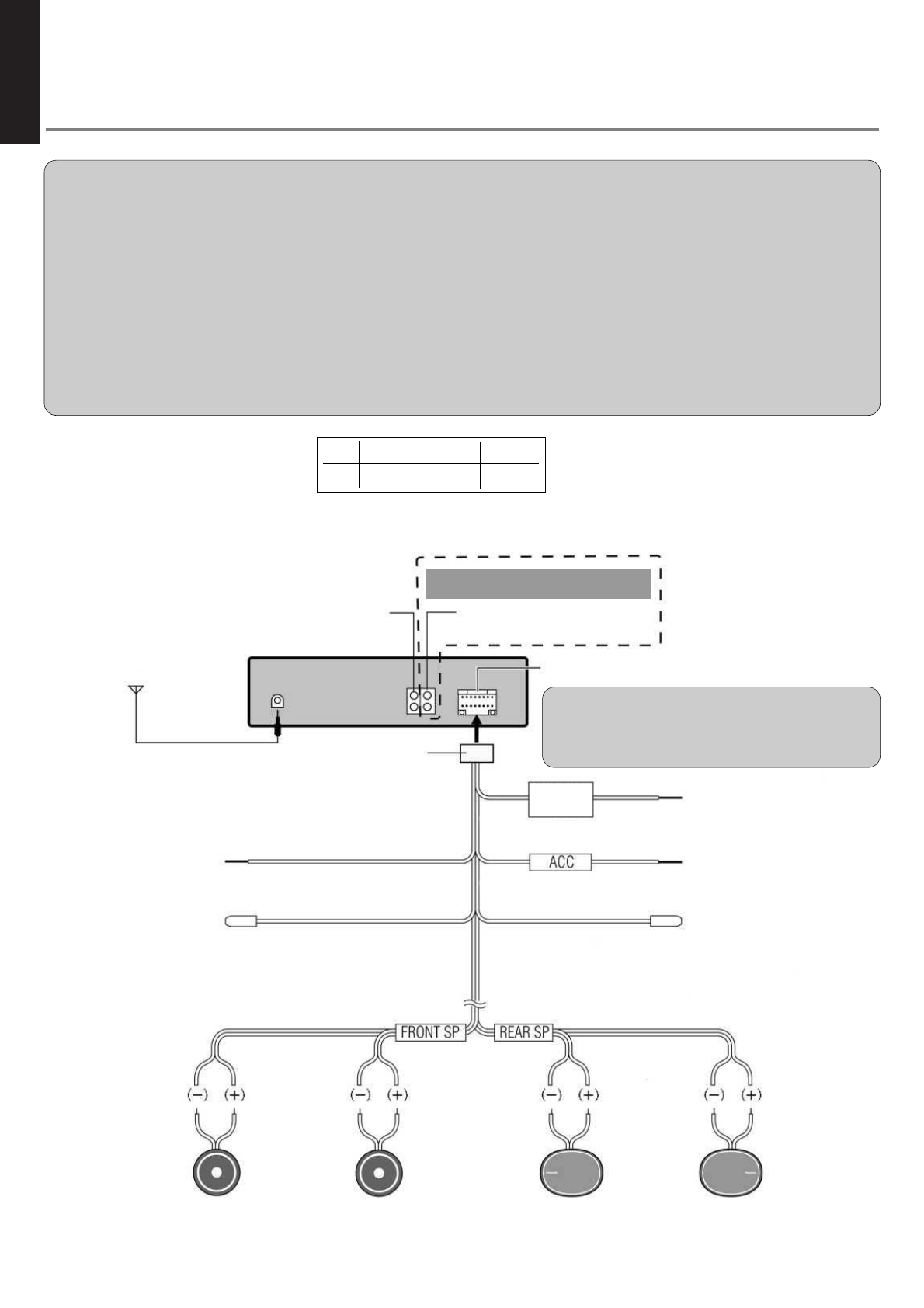

Схема соединения проводов
Только для модели CQ-DP151W
Выходной разъем предусилителя
(для тыловых АС)
Антенна
Желтый
Красный
Черный
Темно-синий
Темно-синий с белой полосой
Вывод на батарею
К аккумуляторной батарее +12 В DC
Вывод питания
К источнику питания ACC, +12 В DC
Вывод на управляющее реле
усилителя мощности
(Макс. 500 мА)
Этот вывод предназначен для
подключения к усилителю мощности.
Вывод заземления
К чистому, неизолированному металлическому
элементу шасси автомобиля
Вывод на реле
автомобильной антенны
(К моторизованной антенне) (Макс. 500 мА)
Этот вывод не предназначен для использования
с антенной, приводимой в действие отдельным
переключателем
Предохранитель (15 А)
❈
Выходной разъем предусилителя
(для фронтальных АС)
CQ-DP151/DP101W
❈
Если предохранитель (на передней панели) час-
то перегорает, есть вероятность, что устройство
неисправно. Обратитесь за консультацией в бли-
жайший сервисный центр Panasonic.
6
Разъем питания
БАТАРЕЯ
15А
Вывод на динамики
Белый с черной
полосой
Левый динамик
(фронтальный)
Правый динамик
(фронтальный)
Левый динамик
(тыловой)
Правый динамик
(тыловой)
Серый с
черной
полосой
Зеленый
с черной
полосой
Зеленый Фиолетовый
с черной
полосой
Фиолетовый
Белый
Серый
Л (Белый)
П (Красный)
