15

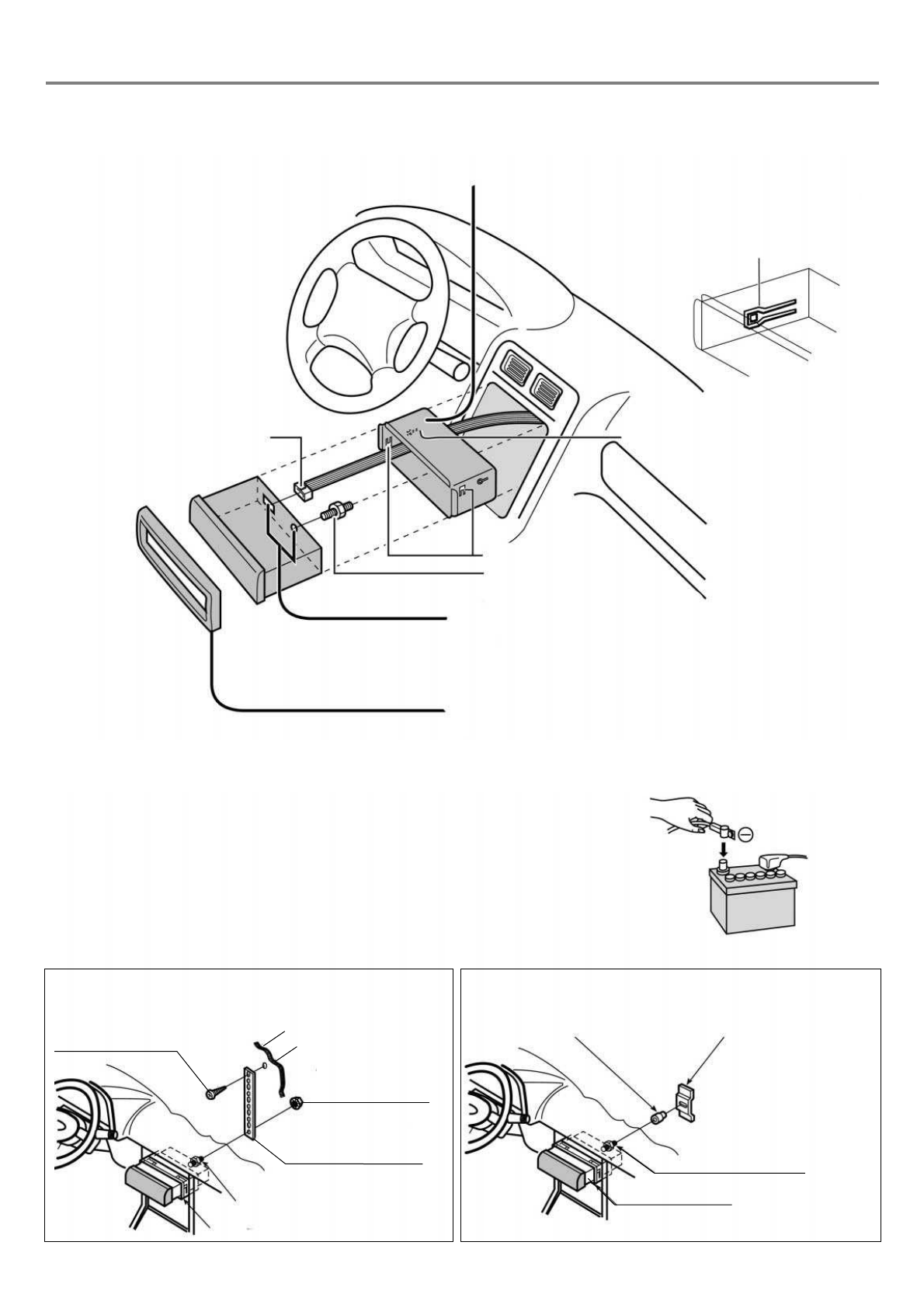

Процедура установки
Сначала завершите подключение
электрических проводов, а затем
проверьте правильность
подключения (
➡
стр. 18)
1
2
3
4
Вставьте монтажный кожух
1
в приборную панель
и отогните отверткой его фиксирующие лепестки.
Убедитесь, что запирающий рычажок (
❈
) не выступает
из монтажного кожуха
1
.
Закрепите заднюю панель.
После установки крепежного болта
5
и разъема
питания
6
прикрепите заднюю панель устройства к
корпусу автомобиля, используя метод (a) или (б),
согласно рисункам, приведенным ниже.
Установите декоративную накладку лицевой
панели
7
.
После установки снова подсоедините провод к
отрицательной клемме аккумулятора.
I
Фиксирующие лепестки
Крепежный болт
5
Запирающий рычажок (
❈
)
Запирающий рычажок (
❈
)
Разъем питания
6
a) Использование задней крепежной скобы
3
б) Использование резиновой прокладки (опция)
3
Задняя крепежная скоба
Теплоизоляционная
перегородка автомобиля
Опорный кронштейн
автомобиля
Резиновая прокладка
(опция)
2
Шестигранная гайка
(5 мм
∅
)
3 мм
∅
3
Самонарезающий винт
(5 мм
∅
х 16 мм)
1
Монтажный кожух
5
Крепежный болт (5 мм
∅
)
