34
CQ-DFX972N
Предупреждения:
•
Перед подключением системы проверьте соединители, имеющиеся в
Вашем автомобиле (см. стр. 34).
•
Данное устройство предназначено для установки в автомобиле, имею-
щем заземление отрицательного полюса 12-вольтового источника тока.
•

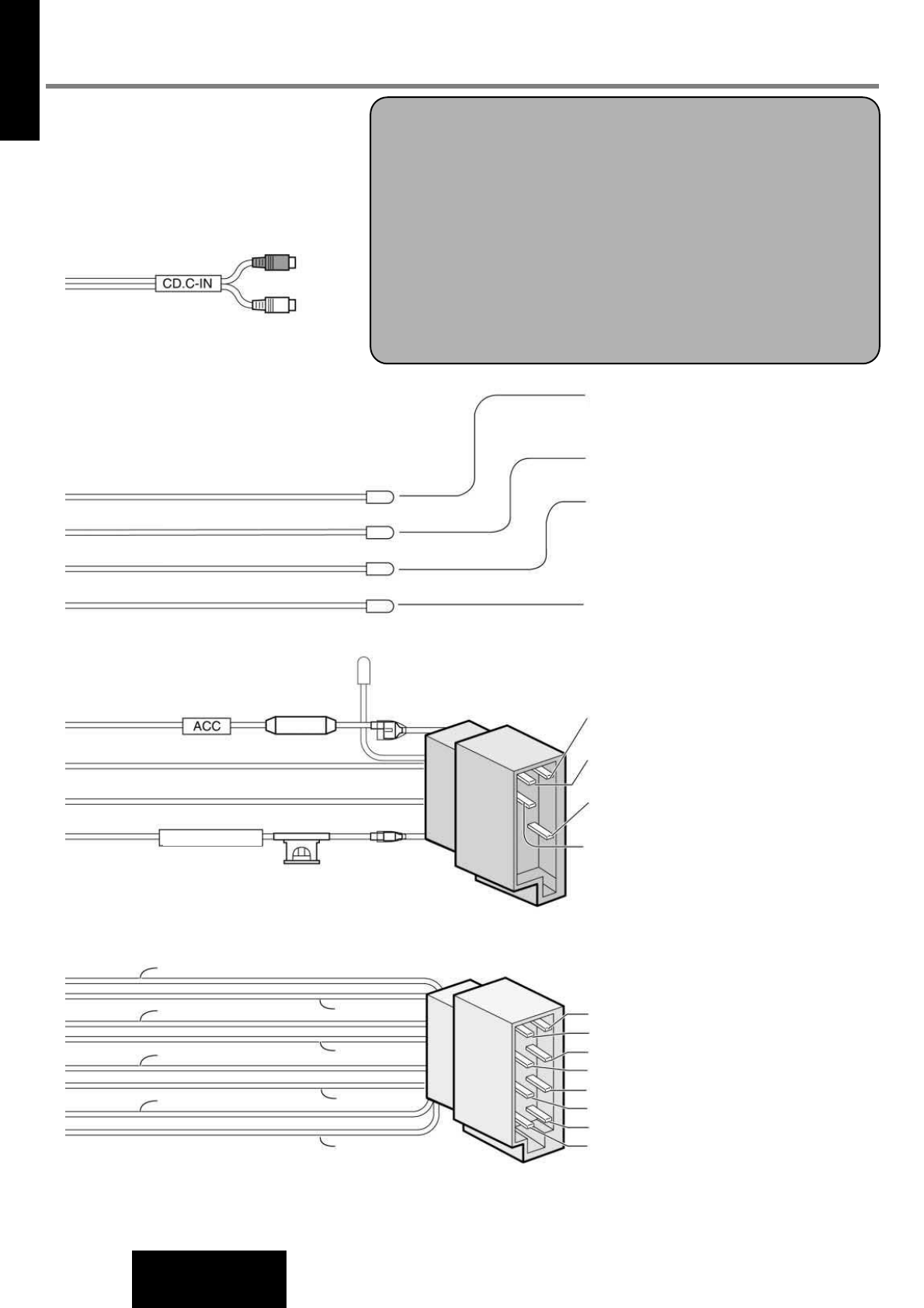

Во избежание повреждения устройства при выполнении соединений
строго следуйте схеме, приведенной ниже.
•
Зачистите концы проводов, сняв примерно 5 мм изоляционного слоя
(только для проводов с соединителями, не отвечающими стандарту ISO).
•
Не подключайте разъем питания до завершения всех необходимых со-
единений.
•
Во избежание короткого замыкания на шасси автомобиля надежно заи-
золируйте все оголенные части проводов. Свейте все кабели в жгут и не
допускайте соприкосновения разъемов кабелей с металлическими дета-
лями автомобиля.
(П) (красный)
(Л) (белый)
(оранжевый)
(коричневый с белой полосой)
(коричневый с черной полосой)
(синий с белой полосой)
А7
(красный)
Сопротивление (1 кОм)
Предохранитель 15 А
Соединитель ISO
A
(черный)
Соединитель ISO
B
(коричневый)
А8
(черный)
А5
(синий)
А4
(желтый)
В8
(зеленый с черной полосой)
В6
(белый с черной полосой)
В7
(зеленый)
В5
(белый)
В3
(серый)
В1
(фиолетовый)
В4
(серый с черной полосой)
В2
(фиолетовый с черной полосой)
БАТАРЕЯ 15 А
Не используется
Провод для подключения
к входному разъему для
CD-чейнджера
С1: Провод внешнего приглушения звука
(оранжевый). Подключается к разъему Navi Mute
автомобильной навигационной системы Panasonic
или к проводу приглушения звука автомобильного
телефона.
С2: Провод управления двумя CD-чейнд-
жерами
(коричневый с белой полосой)
С3: Провод внешнего пульта ДУ
(коричневый с черной полосой) Если Вы
используете внешний пульт ДУ,
произведенный не фирмой Panasonic,
обратитесь к производителю этого изделия
перед подключением.
С4: Провод управления питанием внешнего
усилителя
(синий с белой полосой).
К внешнему усилителю.
А8: Провод заземления
(черный) Подсоединя-
ется к зачищенному металлическому участку
шасси автомобиля.
А7: Провод питания
(АСС или IGN) (красный) К
источнику питания АСС, +12 В постоянного тока
А4: Аккумуляторный провод
(желтый)
К автомобильному аккумулятору, непрерывная
подача +12 В постоянного тока
А5: Провод управления реле электропривод-
ной антенны
(синий)
(К электроприводной антенне) (макс. 500 мА)
Этот провод не предназначен для использования
с антенной, имеющей переключатель привода.
Примечание:
Электроприводная антенна выдви-
гается автоматически при включении устройства.
Провода динамиков
В8 Левый тыловой динамик -
В7 Левый тыловой динамик +
В6 Левый фронтальный динамик -
В5 Левый фронтальный динамик +
В4 Правый фронтальный динамик -
В3 Правый фронтальный динамик +
В2 Правый тыловой динамик -
В1 Правый тыловой динамик +
