Подключение электрических проводов
CQ-DFX972N
Стандарт ISO
Антенна
3
Разъем
питания
(П) (красный)
(Л) (белый)
ТЫЛОВОЙ
(П) (красный)
(Л) (белый)
(красный)
(белый)
(П) (красный)
(Л) (белый)
ФРОНТАЛЬНЫЙ
Провод для
подключения
к выходу
предусилителя
(тыловой канал)
Провод для
подключения
к выходу
предусилителя
(фронтальный
канал)
Провод для
подключения
сабвуфера
(монофонический)
Провод для
подключения
к входному
разъему AUX
Соединитель для управления
CD-чейнджером
Антенный адаптер
6
стандарта ISO
(если необходим)
Автомобиль типа А
Автомобиль типа В
(Красный)
(Красный)
(Желтый)
(Желтый)
Батарея 15 А
А7: IGN или АСС (переключаемый источник питания 12 В)
А4: Батарея (постоянный источник питания +12 В)
(Красный)
(Красный)
Батарея 15 А
А7: Батарея (постоянный источник питания +12 В)
А4: Нет подключения
(Красный)
(Красный)
(Желтый)
(Желтый)
Батарея 15 А
А7: Батарея (постоянный источник питания +12 В)
А4: IGN или АСС (переключаемый источник питания 12 В)
Меры предосторожности
(соединитель ISO)
•
Конфигурация разъема питания, должна соответ-
ствовать стандарту разъемов ISO.
•
В некоторых моделях автомобилей конфигурация
разъемов может отличаться от стандарта ISO.
•
Убедитесь, что конфигурация разъемов в вашем
автомобиле соответствует стандарту ISO.
•
Для автомобилей типов А или В измените подсое-
динение красного и желтого проводов, как показа-
но на рисунке ниже.
•
После выполнения всех соединений следует заизо-
лировать детали, обозначенные на схеме звездоч-
кой (*), при помощи изоляционной ленты.
Примечание:
По поводу подключения проводов в
автомобилях, не относящихся к классам А и В, про-
консультируйтесь в магазине, специализирующемся
на продаже этих автомобилей.
(Желтый)
(Желтый)

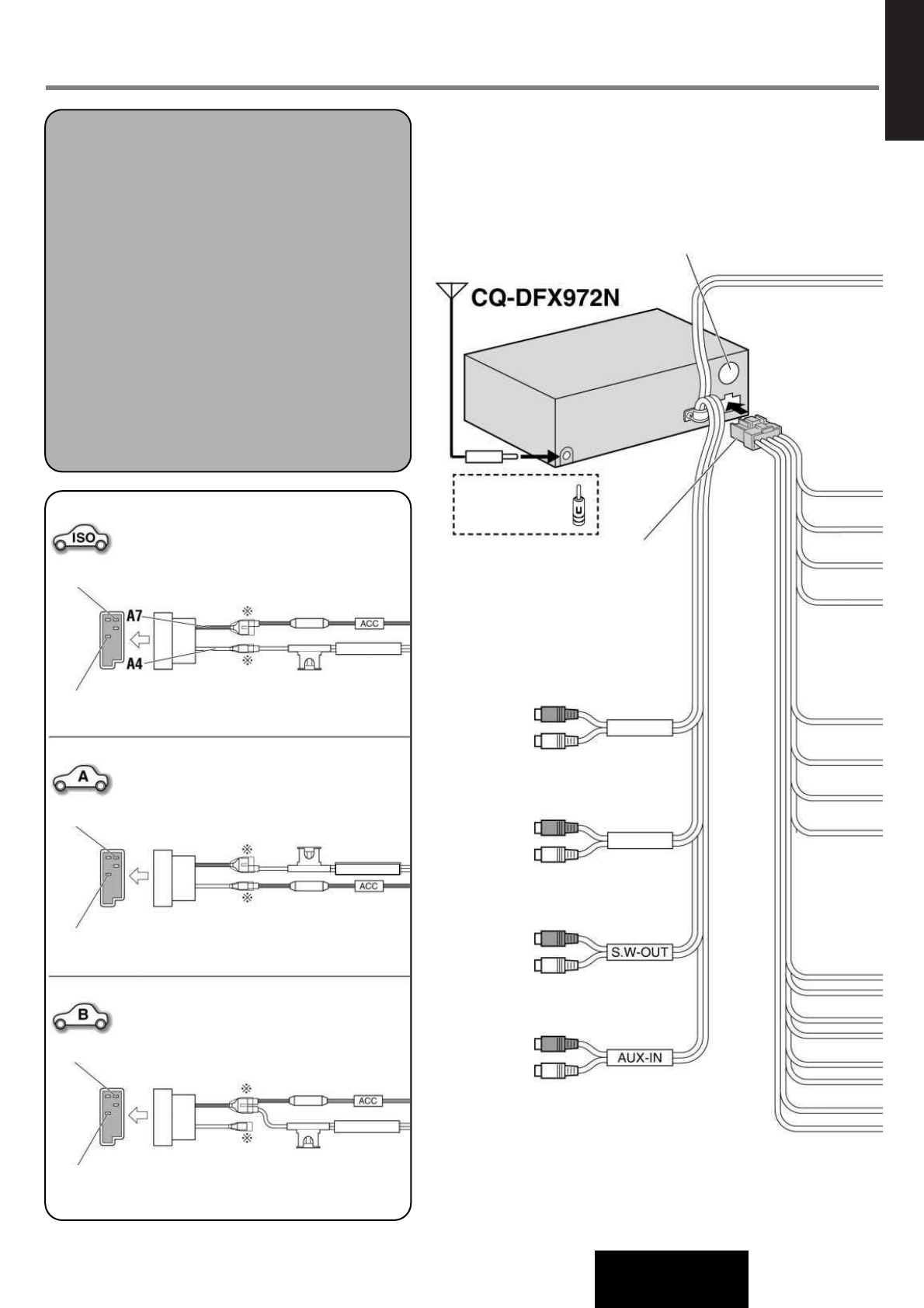

Схема подключения проводов
