-15-

1. Перед началом подсоединения отключите

источник питания (аккумулятор), вынув со-
ответствующий предохранитель из предо-
хранительной коробки автомобиля.

2. Подсоедините провода питания аппара-

та к соответствующим цепям автомоби-
ля, защищенным предохранителями.

3. Подсоедините черный провод к метал-

лическому корпусу автомобиля.

4. Выполните соединения в соответствии

со схемой.

5. Если в вашем автомобиле не ISO разъем,

то вы можете приобрести его в специа-
лизированном магазине.

Примечание:

Неправильное подсоединение приводит к
неисправности аппарата и лишению прав
гарантийного обслуживания.

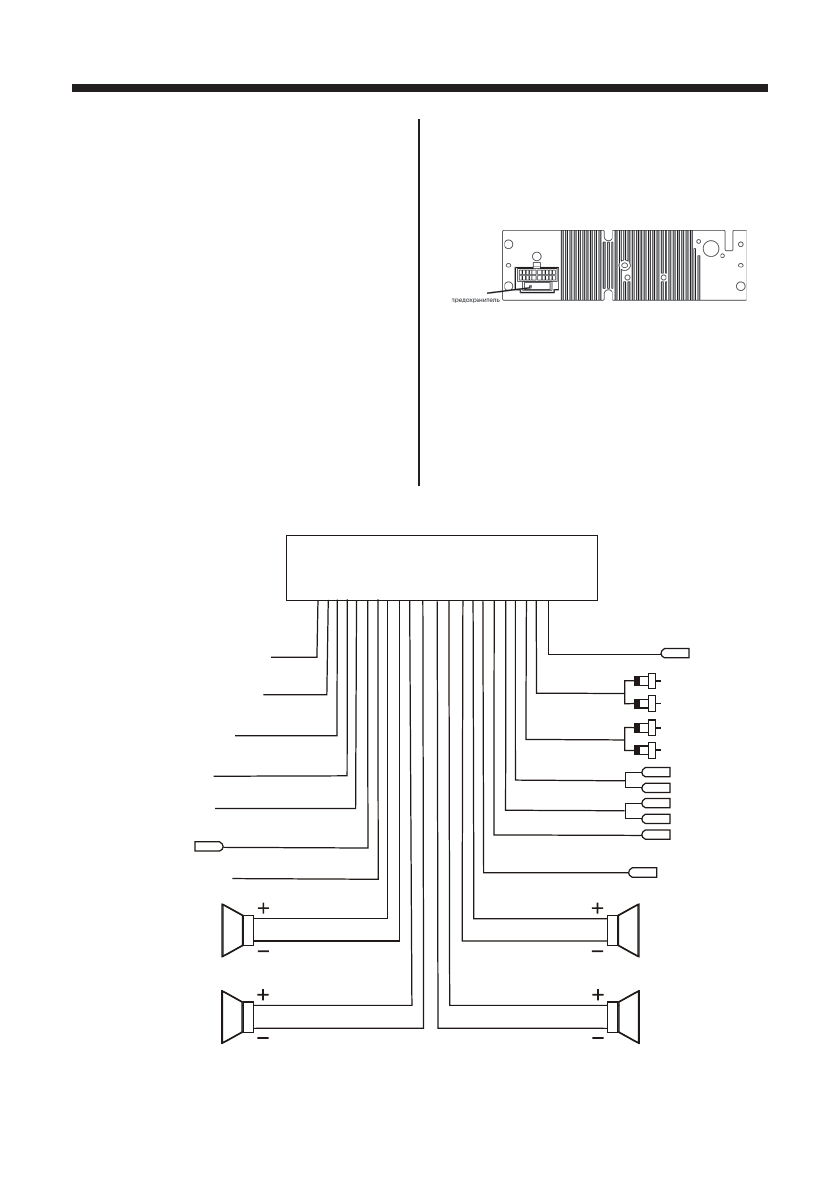

Тыльная сторона головного устройства

Замена предохранителя

При замене перегоревшего предохрани-
теля используйте предохранитель того же
типа и номинала.

Инициализация системы

Кнопка RESET расположена на головном
устройстве (см. рис.) и активируется при

Стояночный тормоз (-)

Управление изображением

камеры заднего вида В+ 12В

Зажигание В+

Питание

Масса «-»

Выход на сабвуфер

Питание активной антенны

Передний левый

громкоговоритель

Задний левый

громкоговоритель

Задний правый

громкоговоритель

Передний правый

громкоговоритель

Видео вход

камеры заднего вида

Видео вход

Видео выход (1)/(2)

Аудио вход

RCA выход

Задний

RCA выход

Гнездо антенны

Передний

Розовый

Оранжевый

Красный

Желтый

Черный

Синий

Серый

Синий

Белый

Белый/Черный

Зеленый

Фиолетовый

Зеленый/Черный

Фиолетовый/Черный

Серый

Желтый

Желтый

Желтый

Желтый

Белый

Красный

Белый

Красный

Белый

Красный

Серый/Черный
