-15-

­­

1.­ Перед­началом­подсоединения­отключите­

источник­питания­(аккумулятор),­вынув­со-
ответствующий­предохранитель­из­предо-
хранительной­коробки­автомобиля.

2.­ Подсоедините­провода­питания­аппара-

та­ к­ соответствующим­ цепям­ автомоби-
ля,­защищенным­предохранителями.

3.­ Подсоедините­ черный­ провод­ к­ метал-

лическому­корпусу­автомобиля.

4.­ Выполните­ соединения­ в­ соответствии­

со­схемой.

5.­ Если­в­вашем­автомобиле­не­ISO­разъем,­

то­ вы­ можете­ приобрести­ его­ в­ специа-
лизированном­магазине.

Примечание:

Неправильное­ подсоединение­ приводит­ к­
неисправности­ аппарата­ и­ лишению­ прав­
гарантийного­обслуживания.

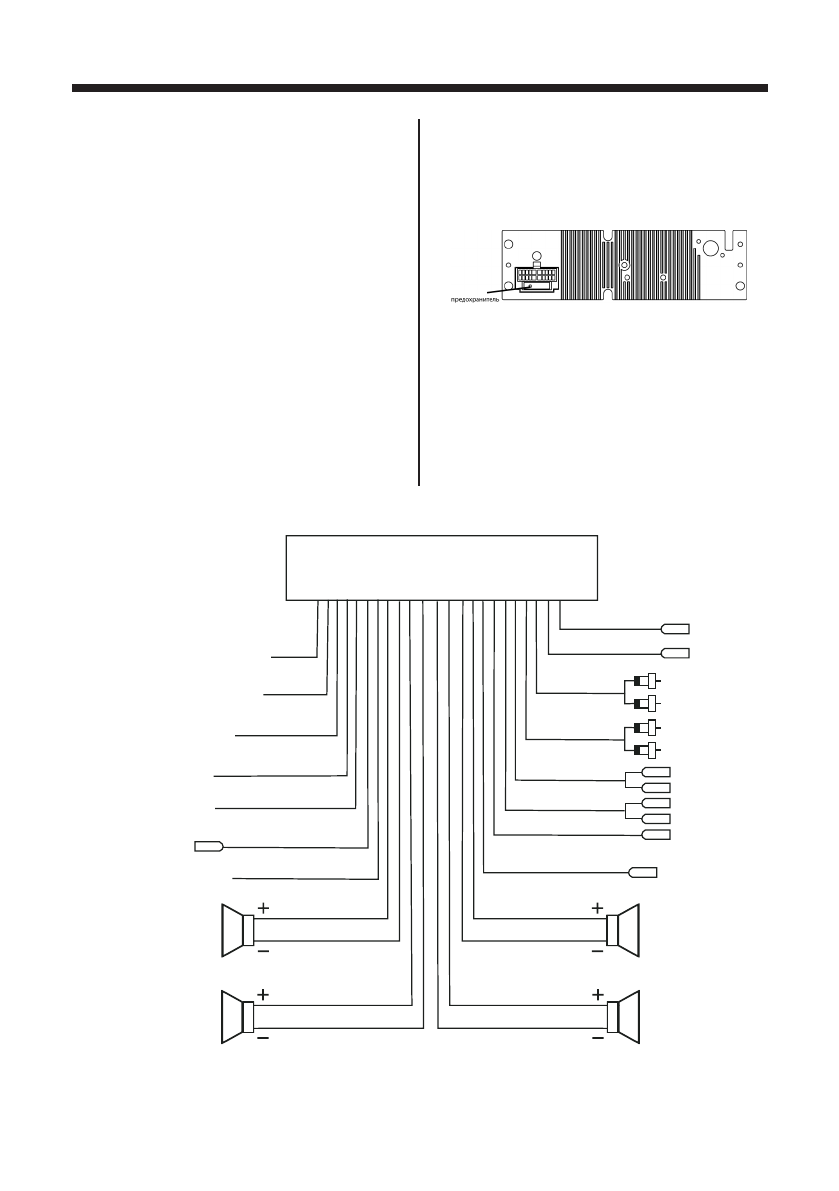

тыльная сторона головного устройства

Замена предохранителя

При­замене­перегоревшего­предохрани-
теля­используйте­предохранитель­того­же­
типа­и­номинала.

инициализация системы

Кнопка­ RESET­ расположена­ на­ головном­
устройстве­ (см.­ рис.)­ и­ активируется­ при­

Стояночный тормоз (-)

Управление изображением

камеры заднего вида В+ 12В

Зажигание В+

Питание

Масса «-»

Выход на сабвуфер

Питание активной антенны

Передний левый

громкоговоритель

Задний левый

громкоговоритель

Задний правый

громкоговоритель

Передний правый

громкоговоритель

Видео вход

камеры заднего вида

Видео вход

Видео выход (1)/(2)

Аудио вход

RCA выход

Задний

RCA выход

Гнездо радио антенны

Гнездо ТВ антенны

Передний

Розовый

Оранжевый

Красный

Желтый

Черный

Синий

Серый

Синий

Белый

Белый/Черный

Зеленый

Фиолетовый

Зеленый/Черный

Фиолетовый/Черный

Серый

Желтый

Желтый

Желтый

Желтый

Белый

Красный

Белый

Красный

Белый

Красный

Серый/Черный
