-77-

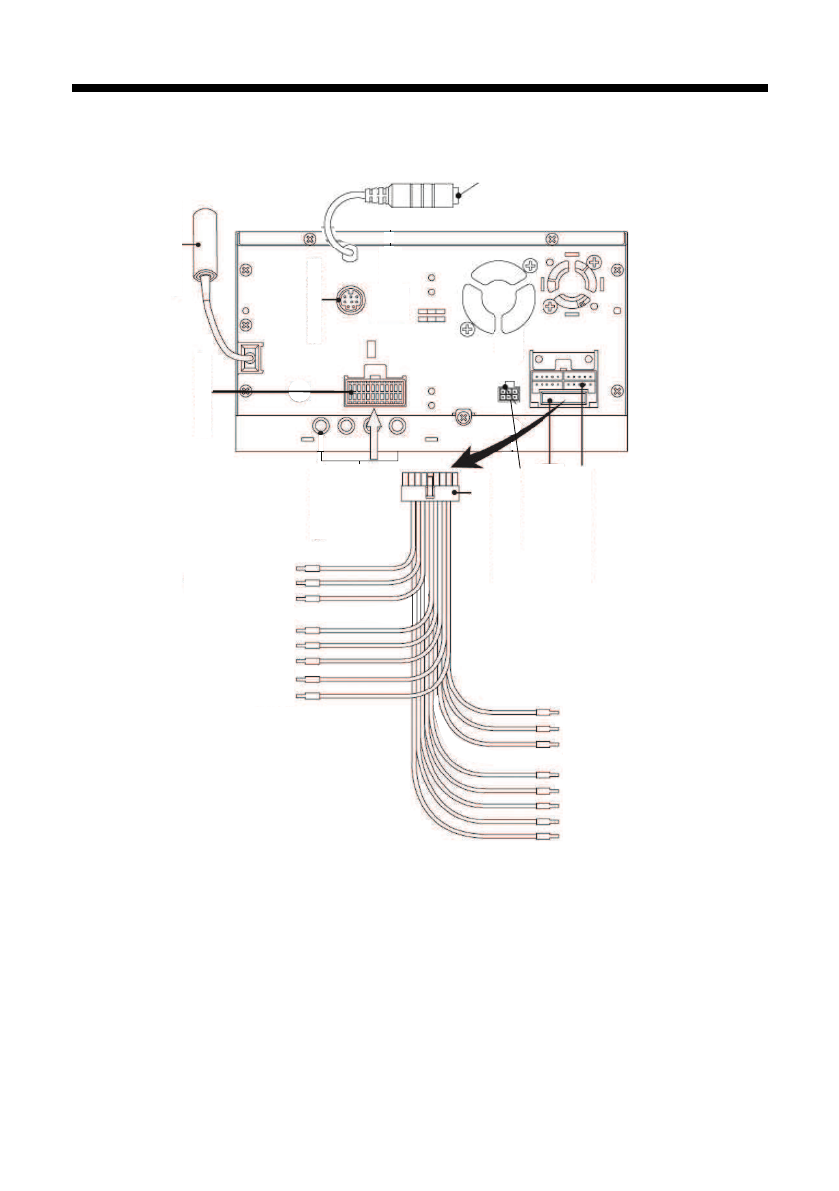

СХЕМА ПОДСОЕДИНЕНИЙ - ПИТАНИЕ И КАБЕЛИ УПРАВЛЕНИЯ
К радио антенне
разъём подключения
входов/выходов
входы ТВ антенны
GPS - приёмник
(для MDD-7565NV)
18-контактный разъём
предохранитель 15А
разъём подключения питания
и динамиков
зажигание(+) (красн.)
приглушение звука при работе телефона (розовый)
стояночный тормоз(-) (корич.)
приглушение подсветки(+) (оранж.\бел.)
правый тыловой(+) (фиолет)
левый фронтальный(-) (бел.чёрн)
левый фронтальный(+) (бел.)
правый тыловой(-) (фиол.\чёрн)
включение усилителя (син.\бел.)
корпус (чёрный)
+12В к аккумулятору (жёлтый)
питание автомобильной антенны (синий)
правый фронтальный (+) (серый)
левый тыловой(-) (зел.\сер.)
левый тыловой (+) (зелёный)
правый тыловой (-) (сер.\чёрн.)
микрофон для
BlueT
ooth
(для MDD-7550Вт)
разьём для подоединения
управдения с кнопок руля
