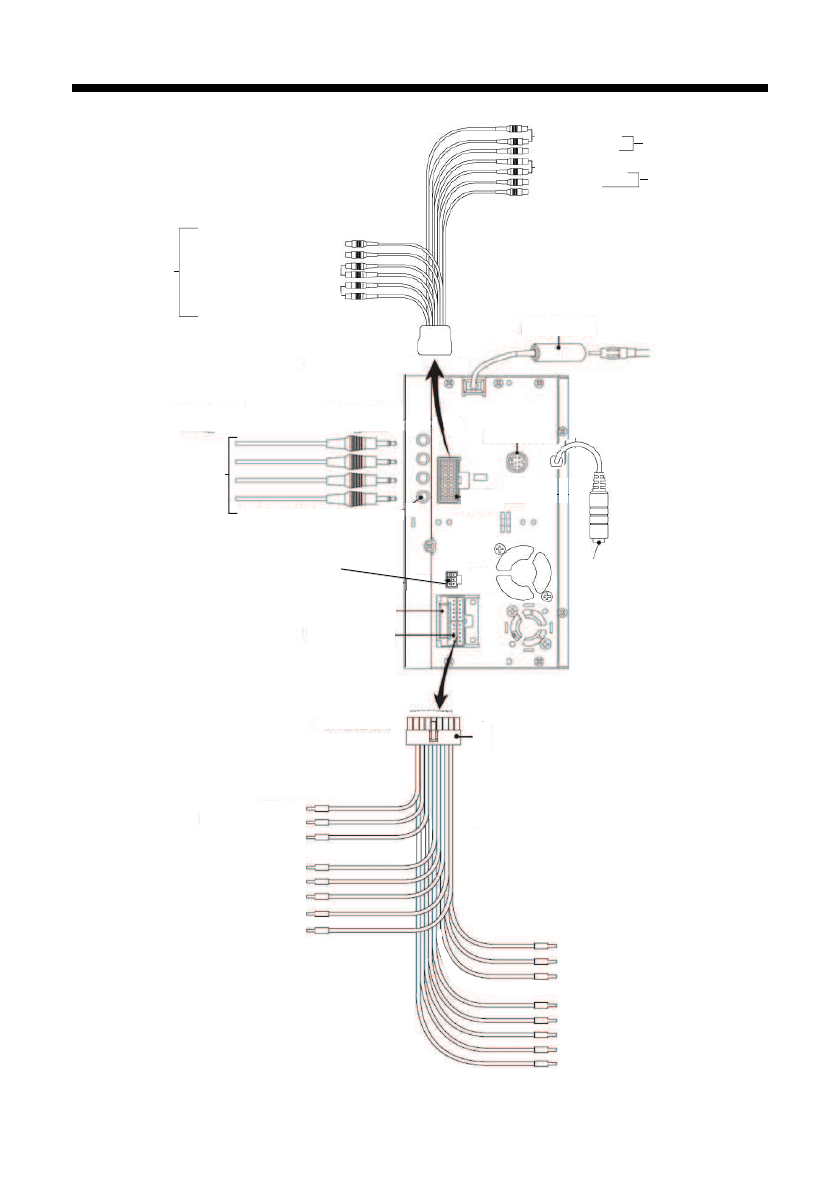

СХЕМА ПОДСОЕДИНЕНИЙ - ВХОДА/ВЫХОДА

разъём подключения питания

предохранитель

15А

входы ТВ антенны

20-контактный разъём

к доп.усилителю

(5.1 CH)

сабвуферный выход

выход центрального канала

тыловой л/п выход

фронтальный л/п выход

аудио вход л/п

AV вход

AV выход

Видео вход

аудио выход л/п

видео вход

видео выход

Радио антенна

GPS - приёмник

(для MDD-7565NV)

микрофон для BlueTooth
(для MDD-7550Bт)

разьём для подоединения
управления с кнопок руля

ия

входы ТВ антенны

18-контактный разъём

предохранитель 15А

разъём подключения питания

и динамиков

зажигание(+) (красн.)

приглушение звука при работе телефона (розовый)

стояночный тормоз(-) (корич.)

   приглушение подсветки(+) (оранж.\бел.)

правый тыловой(+) (фиолет)

левый фронтальный(-) (бел.чёрн)

левый фронтальный(+) (бел.)

правый тыловой(-) (фиол.\чёрн)

включение усилителя (син.\бел.)

корпус (чёрный)

+12В к аккумулятору (жёлтый)

питание автомобильной антенны (синий)

правый фронтальный (+) (серый)
левый тыловой(-) (зел.\сер.)
левый тыловой (+)  (зелёный)

правый тыловой (-) (сер.\чёрн.)

разьём для подоединения

управдения с кнопок руля
