-13-

то  вы  можете  приобрести  его  в  специа-
лизированном магазине.

Примечание:

Неправильное  подсоединение  приводит  к
неисправности  аппарата  и  лишению  прав
гарантийного обслуживания.

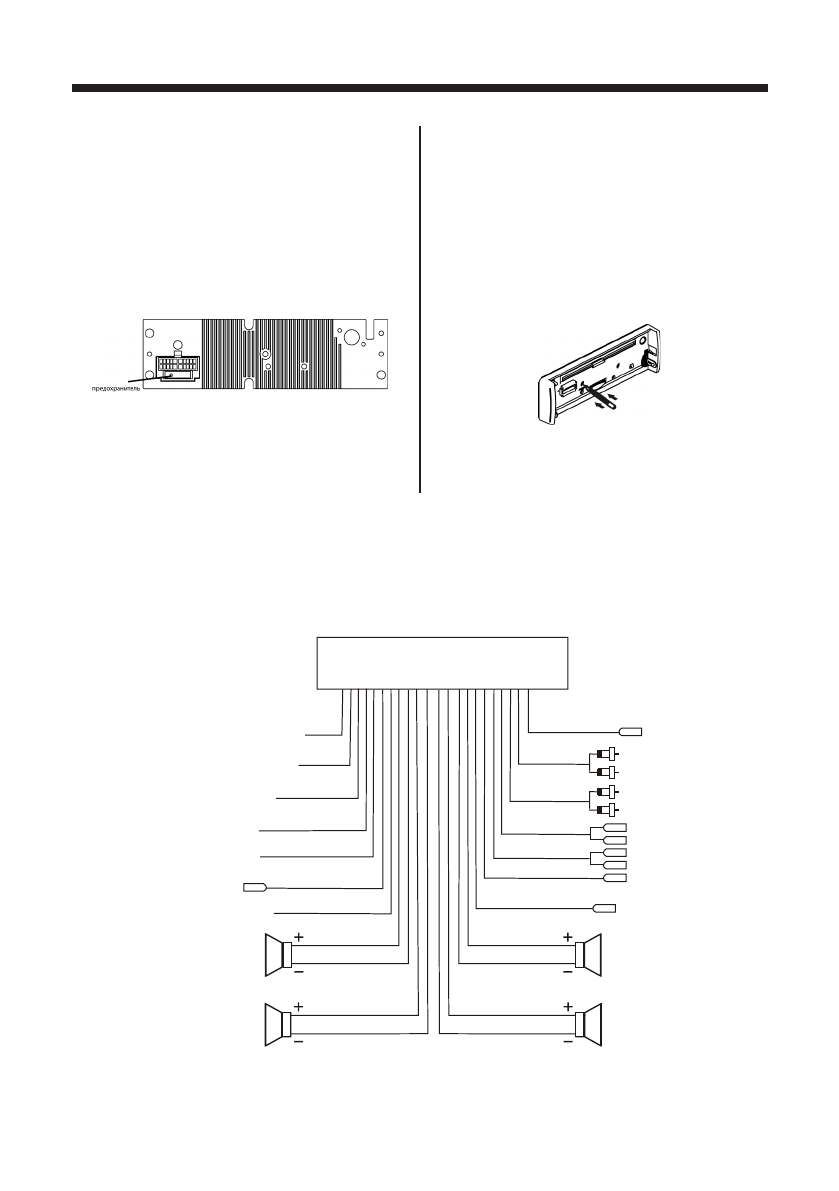

Тыльная сторона головного устройства

Замена предохранителя

При замене перегоревшего предохрани-
теля используйте предохранитель того же
типа и номинала.

Инициализация системы

Кнопка  RESET  расположена  на  головном
устройстве  (см.  рис.)  и  активируется  при
помощи  шариковой  ручки  или  любого  дру-
гого  предмета  с  заостренным  концом.

Кнопка  сброса  активируется  в  следующих
случаях:

-

для инициализации системы, когда все
подсоединения завершены;

-

если  все  функциональные  кнопки  не
работают;

-

если  на  дисплее  появился  символ
«Error» («Ошибка»).

Примечание:

Если  проигрыватель  не  начинает  нормаль-
ное  воспроизведение  после  нажатия  этой
кнопки,  протрите  контакты  на  тыльной
стороне  передней  панели  хлопчатобумаж-
ной  тканью,  пропитанной  изопропиловым
спиртом.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Стояночный тормоз (-)

Управление изображением

камеры заднего вида В+ 12В

Зажигание В+

Питание

Масса «-»

Выход на сабвуфер

Питание активной антенны

Передний левый

громкоговоритель

Задний левый

громкоговоритель

Задний правый

громкоговоритель

Передний правый

громкоговоритель

Видео вход

камеры заднего вида

Видео вход

Видео выход (1)/(2)

Аудио вход

RCA выход

Задний

RCA выход

Гнездо антенны

Передний

Розовый

Оранжевый

Красный

Желтый

Черный

Синий

Серый

Синий

Белый

Белый/Черный

Зеленый

Фиолетовый

Зеленый/Черный

Фиолетовый/Черный

Серый

Желтый

Желтый

Желтый

Желтый

Белый

Красный

Белый

Красный

Белый

Красный

Серый/Черный
