— 75 —

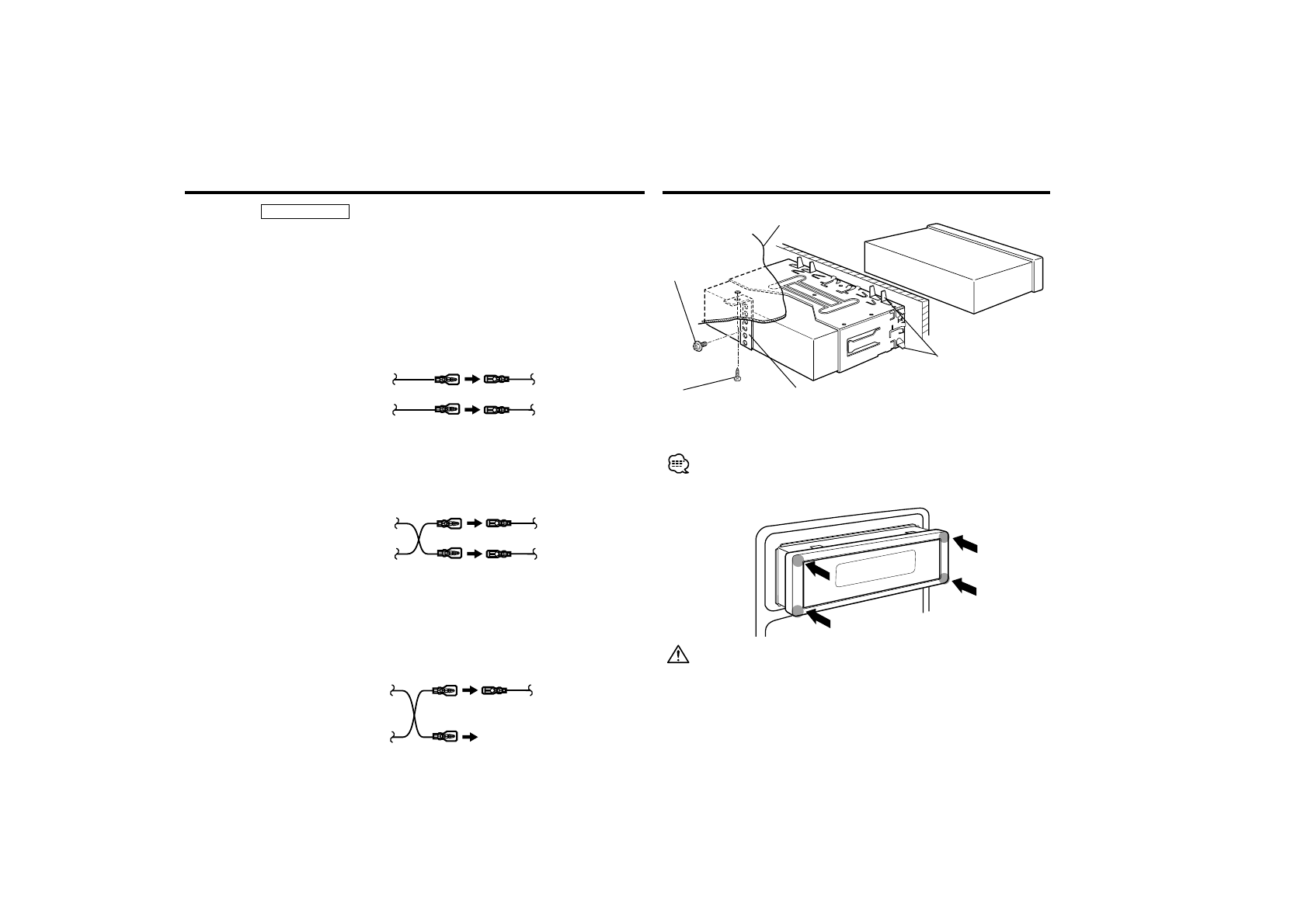

Aby wstawić urządzenie, ustaw przód panelu sterującego w kierunku
do siebie i dopasuj urządzenie do kieszeni montażowej naciskając
jednocześnie cztery naroża ramki wykonanej z twardej gumy.
Nie przykładaj nacisku do innych części naroży. Wówczas mogą
pojawić się trudności takie jak niemożliwość otwarcia lub zamknięcia
panelu.

Upewnij się czy aparat jest pewnie umocowany w swoim miejscu. Jeżeli
jego położenie nie jest stabilne, może ulec uszkodzeniu (może dla
przykładu zaniknąć dźwięk).

Zagnij płytki kieszeni
montażowej za
pomocą śrubokręta
lub podobnego
urządzenia, mocując
kieszeń w swoim
miejscu.

Metalowy pasek
montażowy
(dostępny w
sprzedaży)

Wkręt
samogwintując
y (dostępny w
sprzedaży)

Ściana ogniowa lub
wspornik metalowy

Wkręt (M4

×

8)

(dostępny w
sprzedaży)

Instalacja

P

odłączanie kostki połączeniowej ISO (patrz str. 74)

Układ kołków w kostce ISO zależy od typu twojego samochodu.

Aby nie uszkodzić urządzenia, upewnij się czy połączenia są

odpowiednie. Standardowe połączenia dla wiązki przewodów

opisano poniżej w punkcie

1

. Jeżeli układ kołków w kostce jest

taki jak opisano w punktach

2

i

3

, dokonaj podłączeń takich jak

na rysunkach.

2

OSTRZEŻENIE

1

(Ustawienie standardowe) Kołek A-7 (czerwony) kostki ISO

pojazdu jest połączony z zapłonem, a kołek A-4 (żółty) jest

podłączony do źródła stałego zasilania.

2

Kołek A-7 (czerwony) kostki połączeniowej ISO pojazdu jest

podłączony do źródła stałego zasilania, a kołek A-4 (żółty) jest

podłączony do zapłonu.

3

Kołek A-4 (żółty) kostki połączeniowej ISO pojazdu nie jest pod-

łączony do żadnego źródła zasilania, podczas gdy kołek A-7

(czerwony) jest podłączony do źródła stałego zasilania (albo oba

kołki: A-7 (czerwony) lub A-4 (żółty) są podłączone do źródła stałego

Podłącz źródło zasilania, które
może być włączone/ wyłączone
poprzez przekręcenie
kluczyków zapłonu.

Radioodtwarzacz

Pojazd

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)

Kołek A-7
(Czerwony)

Kołek A-4 (Żółty)

Radioodtwarzacz

Pojazd

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)

Kołek A-7
(Czerwony)

Kołek A-7
(Czerwony)

Kołek A-4 (Żółty)

Radioodtwarzacz

Pojazd

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)
