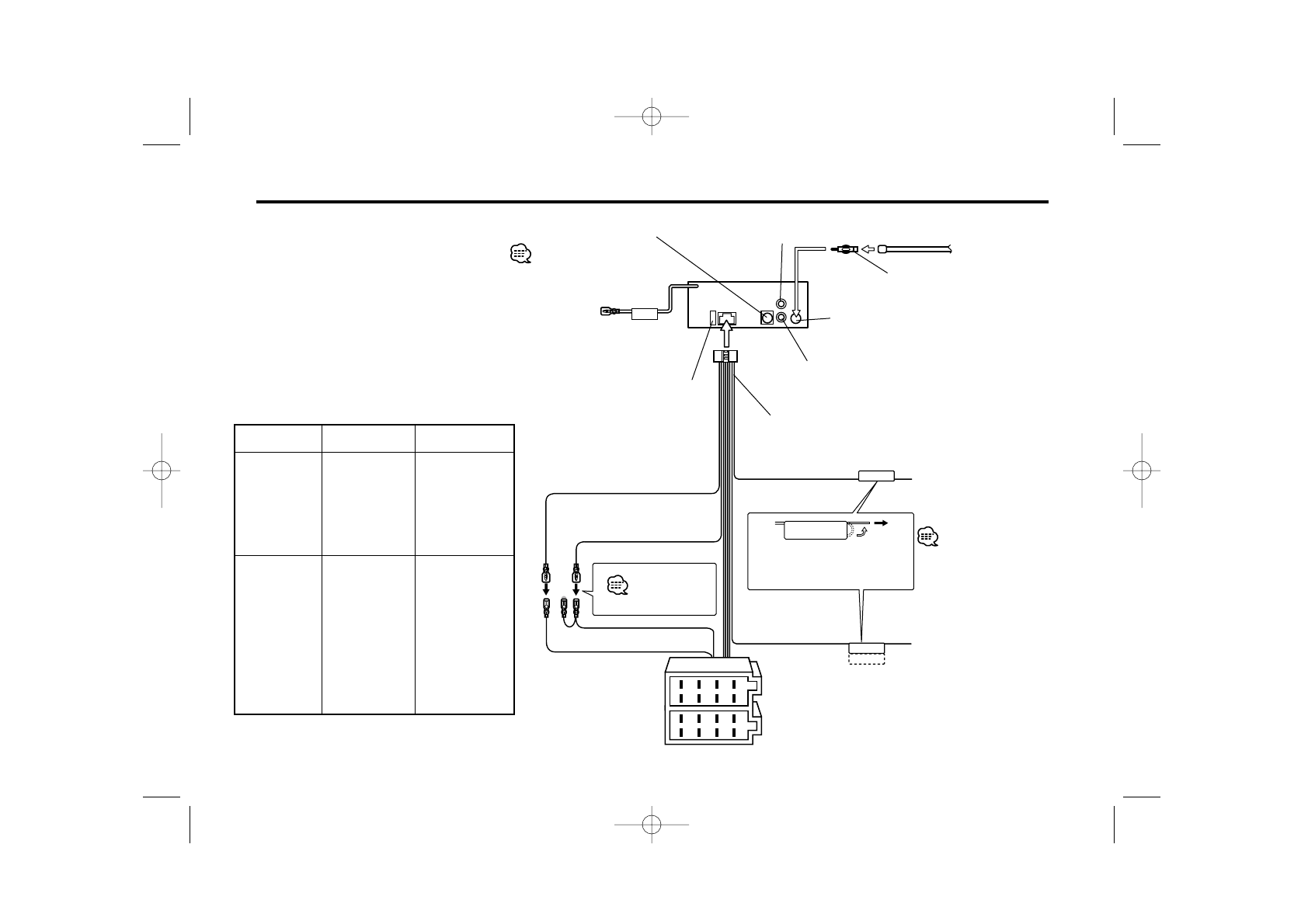

Connecting Wires to Terminals
Rear right
output (Red)
4
10
Rear left
output (White)
Connector Function Guide
Pin Numbers for
ISO Connectors
Cable Color
Functions
External Power
Connector
A–4
A–5
A–7
A–8
Speaker
Connector
B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8
Yellow
Blue/White
Red
Black
Purple
Purple/Black
Gray
Gray/Black
White
White/Black
Green
Green/Black
Battery
Power Control
Ignition (ACC)
Earth (Ground)
Connection
Rear Right (+)
Rear Right (–)
Front Right (+)
Front Right (–)
Front Left (+)
Front Left (–)
Rear Left (+)
Rear Left (–)
KENWOOD disc changer input
14
Battery wire (Yellow)
6A
Ignition wire (Red)
7A
FM/AM antenna
input
3
Antenna Cord (ISO)
1
Antenna Conversion Adaptor
(ISO–JASO) (Accessory
3
)
2
To connect the Disc
changer, consult your
Disc changer manual.
15
To connect the
KENWOOD navigation
system, consult your
navigation manual.
22
Wiring harness
(Accessory
1
)
16
If no connections are made,
do not let the wire come out
from the tab.
18a
Power control/ Motor
antenna control wire
(Blue/White)
20
17
TEL mute wire (Brown)
Connect either to the
power control terminal
when using the optional
power amplifier, or to the
antenna control terminal in
the vehicle.
23
Connect to the terminal
that is grounded when
either the telephone rings
or during conversation.
21
A–7 Pin (Red)
8
A–4 Pin (Yellow)
9
Connector A
Connector B
Fuse (10A)
13
See page 28
0
To Steering remote
(Optional accessory)
