— 30 —

Py

ccкий

■

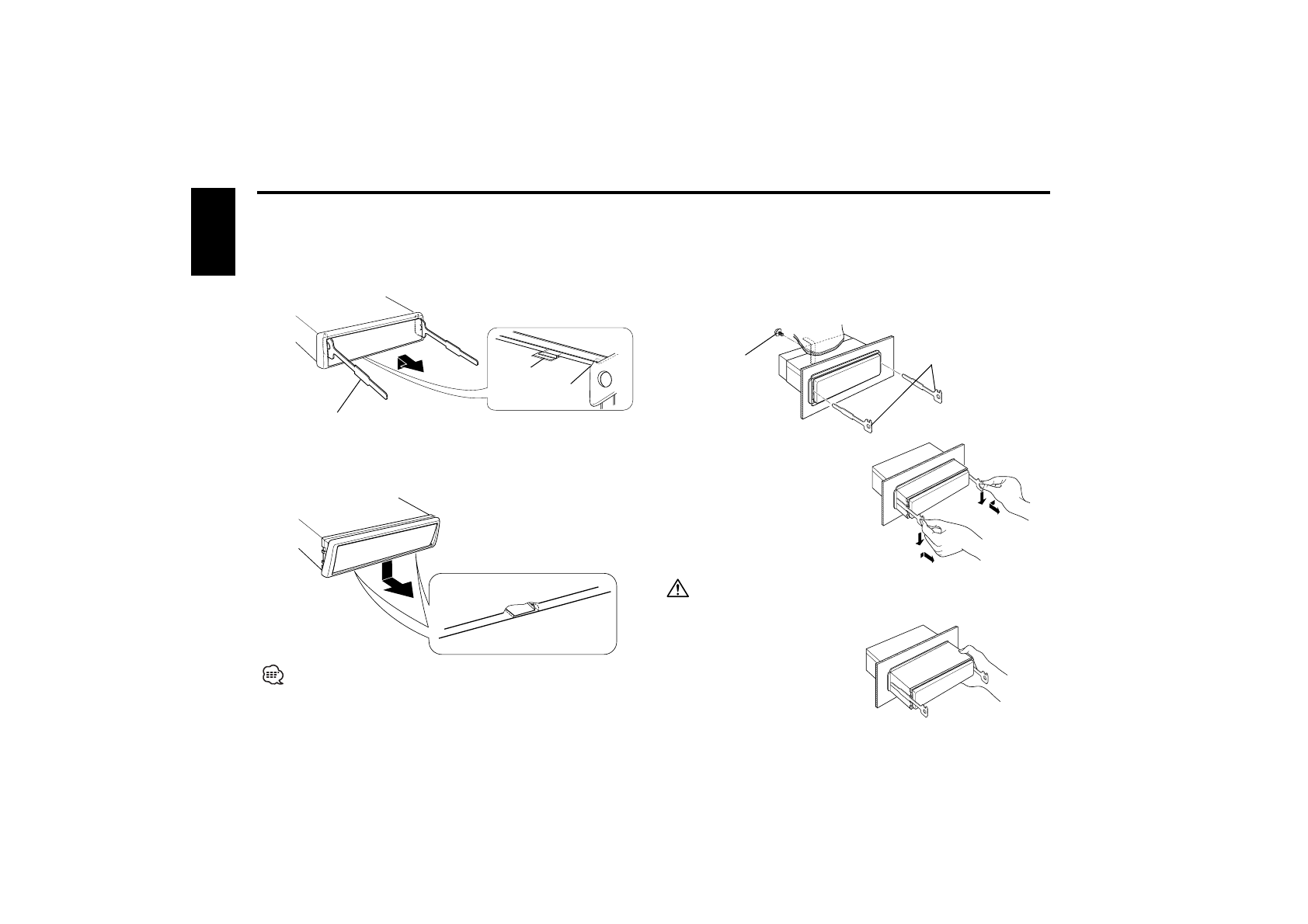

Cнятие жесткой резиновой оправки

2

Когда удалён верхний уровень, снимите два нижних

положения.

Эта рамка может быть снята начиная с нижней стороны таким же
образом.

Фиксирующая
кромка

Затвор

1

Задействуйте удерживающие шпильки снимающего

приспособления и снимите два замка на верхнем уровне.

Приподнимите рамку и вытяните её, как показано на

рисунке.

Винт (M4

×

8)

(можно купить в
магазинах)

■

Cнятие аппарата

4

Отведите экстрактор в
нижнее направление и
потяните устройство на себя,
выдвинув его из отверстия
наполовину, надавливая при
этом на его боковые стенки.

5

Затем следует вытащить
аппарат руками, следя за тем,
чтобы не уронить его.

Cнимая аппарат, будьте осторожны, чтобы не ранить себя
захватывающими крючками.

1

Прочитайте раздел <Cнятие жесткой резиновой оправки> и затем
снимите жесткую резиновую оправку.

2

Удалите винт (М4

×

8) из задней панели.

3

Вставьте оба экстрактора под углом и введите их глубоко в
отверстия с каждой стороны, как показано на рисунке.

Входящий в комплект
принадлежностей экстрактор

2

Входящий в комплект
принадлежностей
экстрактор

2

Установка
