— 20 —
Py
ccкий

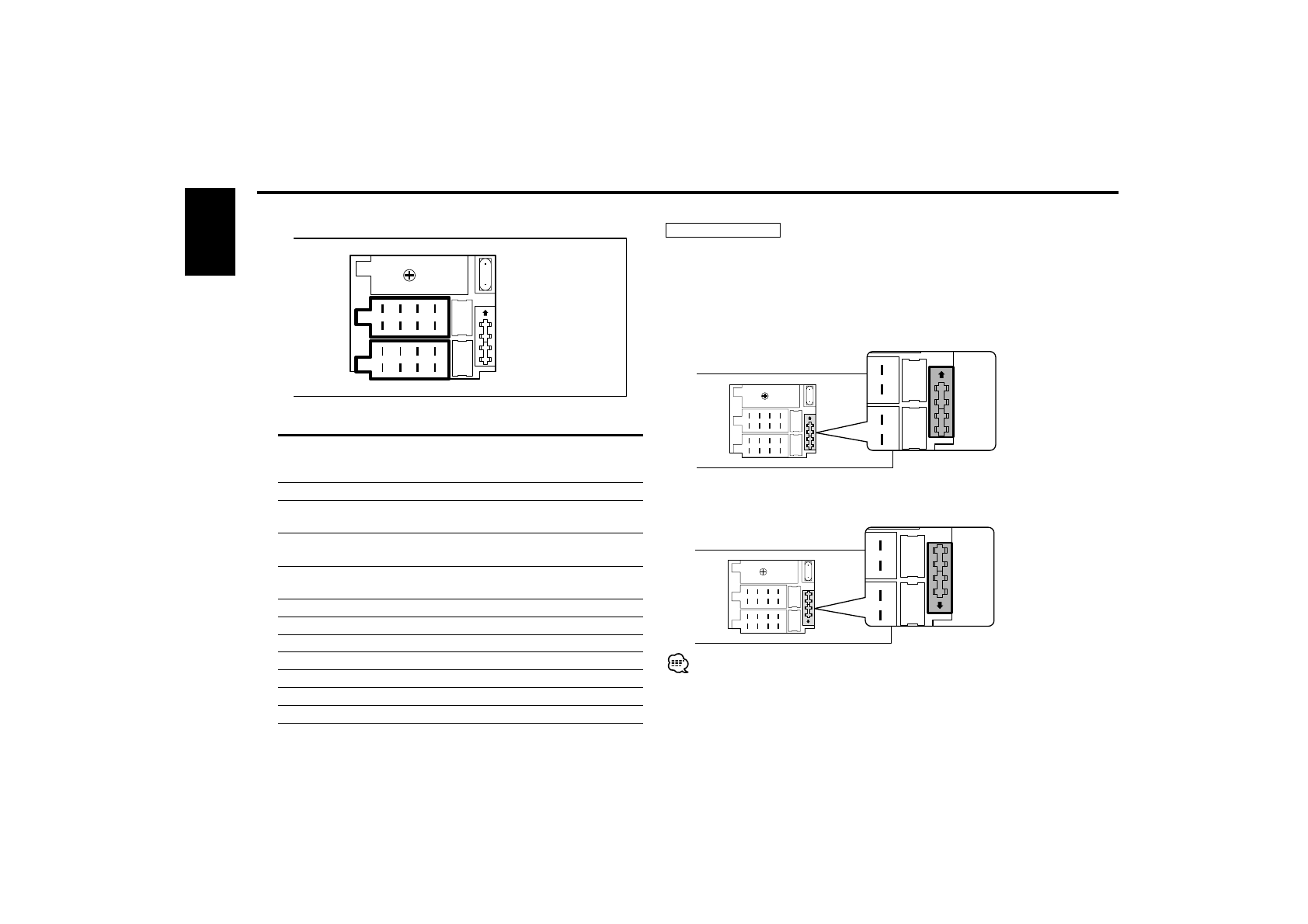

Подсоединение кабелей к гнездам для подключения
■
Taблица функций разеъема
■
Установка вилки
10
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
10
10
Разъем A
Разъем B
Присоединение разъема ISO
Расположение штырей у разъемов ISO зависит от типа
автомобиля, который вы водите. Во избежание повреждения
аппарата следует проверить, что соединения сделаны
правильно.
2
ПРEДУПРEЖДEНИE
1
Штепсель А-7 автомобильного разъема ISO подсоединен к
зажиганию, а штепсель А-4 подсоединен к постоянному
электропитанию.
(
Cтандартная настройка)
2
Штепсель А-7 автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4
соединен с зажиганием.
Номера штырей
Установка
Функции
разъемов ISO
вилки*
<Разъем для внешнего питания>
A–4
1
Аккумулятор
2
Зажигание (АCC)
A–5
Управление питанием
A–7
1
Зажигание (АCC)
2
Аккумулятор
A–8
Заземляющее
соединение (земля)
<Разъем для колонок>
B–1
Задний правый (+)
B–2
Задний правый (–)
B–3
Передний правый (+)
B–4
Передний правый (–)
B–5
Передний левый (+)
B–6
Передний левый (–)
B–7
Задний левый (+)
B–8
Задний левый (–)
*Установка вилки: Смотри правую сторону.
• Если подсоединены оба вывода A-7 и A-4 подсоединены к
постоянному источнику питания транспортного средства,
используйте установку вилки
2
.
• Если вывод A-7 подсоединён к постоянному источнику питания
транспортного средства, а вывод A-4 ни к чему не
подсоединён, подключите устройство, используя комплект
проводки (Дополнительное приспособление
1
).
