Подсоединение кабелей к гнездам для подключения - Kenwood KRC-2904A(G) - Инструкция по эксплуатации - Страница 15

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

TEL MUTE

P.CONT

ANT.CONT

— 15 —

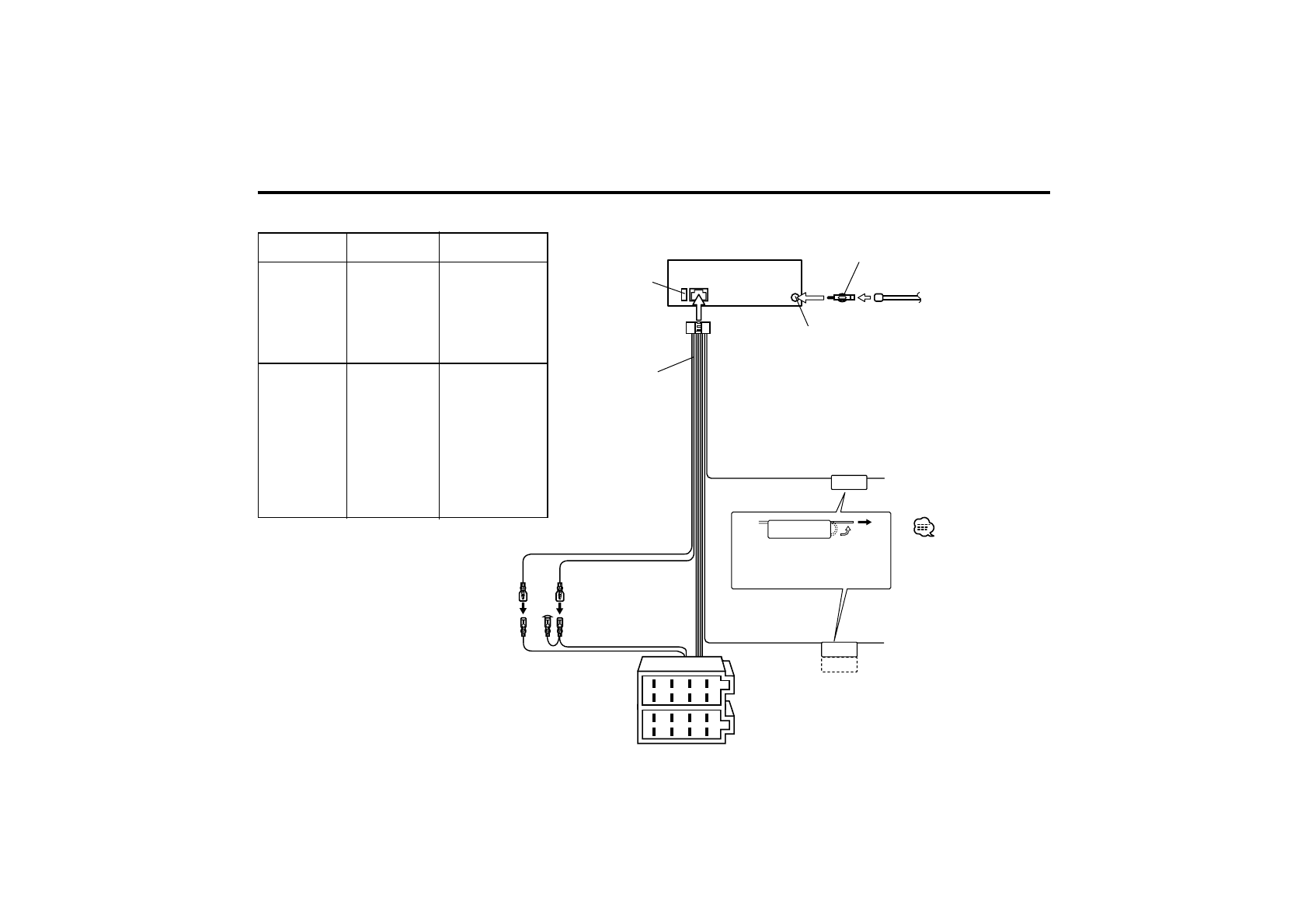

Kабель батареи (Желтый)

6

Провод зажигания
(Kрасный)

7

Вход антенны FM/AM

3

Шнур антенны (ISO)

1

Адаптер для кабелей антенны (ISO-JASO)
(Принадлежность

3

)

2

Особенности
подключения системы
слежения KENWOOD
изложены в
руководстве по ее
эксплуатации.

22

Жгут проводов
(Принадлежность

1

)

16

Eсли вы не подключаете
этот шнур, убедитесь в том,
что он находится внутри
контактного столбика.

18

Управление питанием
/управляющий кабель
двигателя антенны
(Cиний/Белый)

20

17

Kабель пpиглyшeния
TEL (кopичнeвый)

Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит
в комплект поставки, или к
выводу управления
антенной в автомобиле.

23

Подсоедините к
заземленному выводу, когда
зазвонит телефон или во
время разговора.

21

Штепсель А-7
(Kрасный)

8

Разъем A

Разъем B

Предохранитель
(10A)

13

Taблица функций разеъема

Номера штырей

разъемов ISO

Цвет кабеля

Функции

Разъем для
внешнего питания

A–4
A–5
A–7
A–8

Разъем для
колонок

B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8

Желтый
Cиний/Белый
Kрасный
Черный

Фиолетовый
Фиолетовый/Черный
Cерый
Cерый/Черный
Белый
Белый/Черный
Зеленый
Зеленый/Черный

Аккумулятор
Управление питанием
Зажигание (АCC)
Заземляющее
соединение (земля)

Задний правый (+)
Задний правый (–)
Передний правый (+)
Передний правый (–)
Передний левый (+)
Передний левый (–)
Задний левый (+)
Задний левый (–)

Штепсель А-4
(Желтый)

9

Подсоединение кабелей к гнездам для подключения
