— 17 —

■

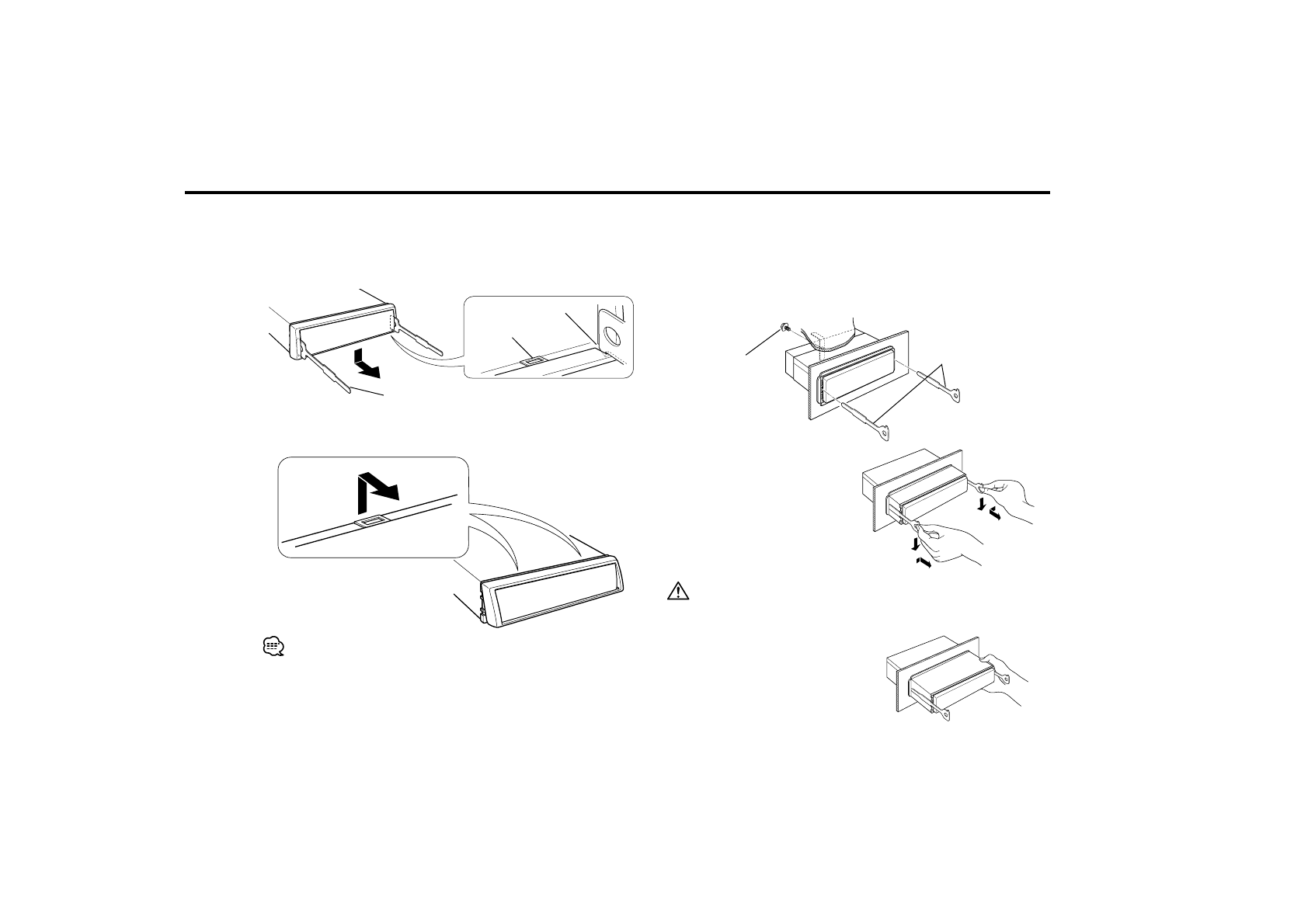

Cнятие жесткой резиновой оправки

2

После освобождения нижнего края выполните
аналогичную процедуру и для верхних креплений.

Eсли начинать операции с верхнего края, то оправка может быть снята
аналогичным образом.

Фиксирующая кромка

Затвор

1

Насадите крючки на экстрактор и снимите два запора на
нижнем уровне, оставляя экстрактор на верхнем уровне.
Подайте оправку вниз и вытащите ее, как показано на
рисунке.

Винт (M4

×

8)

(можно купить в
магазинах)

■

Cнятие аппарата

4

Отведите экстрактор в
нижнее направление и
потяните устройство на себя,
выдвинув его из отверстия
наполовину, надавливая при
этом на его боковые стенки.

5

Затем следует вытащить
аппарат руками, следя за тем,
чтобы не уронить его.

Cнимая аппарат, будьте осторожны, чтобы не ранить себя
захватывающими крючками.

1

Прочитайте раздел “Cнятие жесткой резиновой оправки” и затем
снимите жесткую резиновую оправку.

2

Удалите винт (М4

×

8) из задней панели.

3

Вставьте оба экстрактора под углом и введите их глубоко в
отверстия с каждой стороны, как показано на рисунке.

Входящий в комплект
принадлежностей экстрактор

2

Входящий в комплект
принадлежностей
экстрактор

2
