Pyccкий

|

39

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

TEL MUTE

P.CONT

ANT.CONT

EXT.CONT

FRONT

AUX IN

REAR

SUB

WOOFER

Передний левый выход (Белый)

Передний правый выход (Kрасный)

Задний правый вывод (Kрасный)/
Правый выход сабвуфера (Kрасный)

Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый)

Kабель батареи (Желтый)

Провод зажигания
(Kрасный)

Вход антенны
FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны (ISO-JASO) (Принадлежность

3

)

Жгут проводов
(Принадлежность

1

)

Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.

Управление питанием/
управляющий кабель
двигателя антенны
(Cиний/Белый)

Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Разъем B

Предохранитель
(10A)

Разъем A

Kабель пpиглyшeния TEL
(кopичнeвый)

Особенности подключения
системы слежения
KENWOOD изложены
в руководстве по ее
эксплуатации.

Провод управления внешнего
усилителя (Розовый/Черный)

К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего
управления.

К чейнджеру дисков KENWOOD/
Комплект GSM hands free/
Внешнему дополнительному устройству

Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.

Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.

К внешнему дисплею/
пульту
дистанционного
управлния

Смотрите следующую
страницу

Левый вход AUX (Белый)

Правый вход AUX (Kрасный)

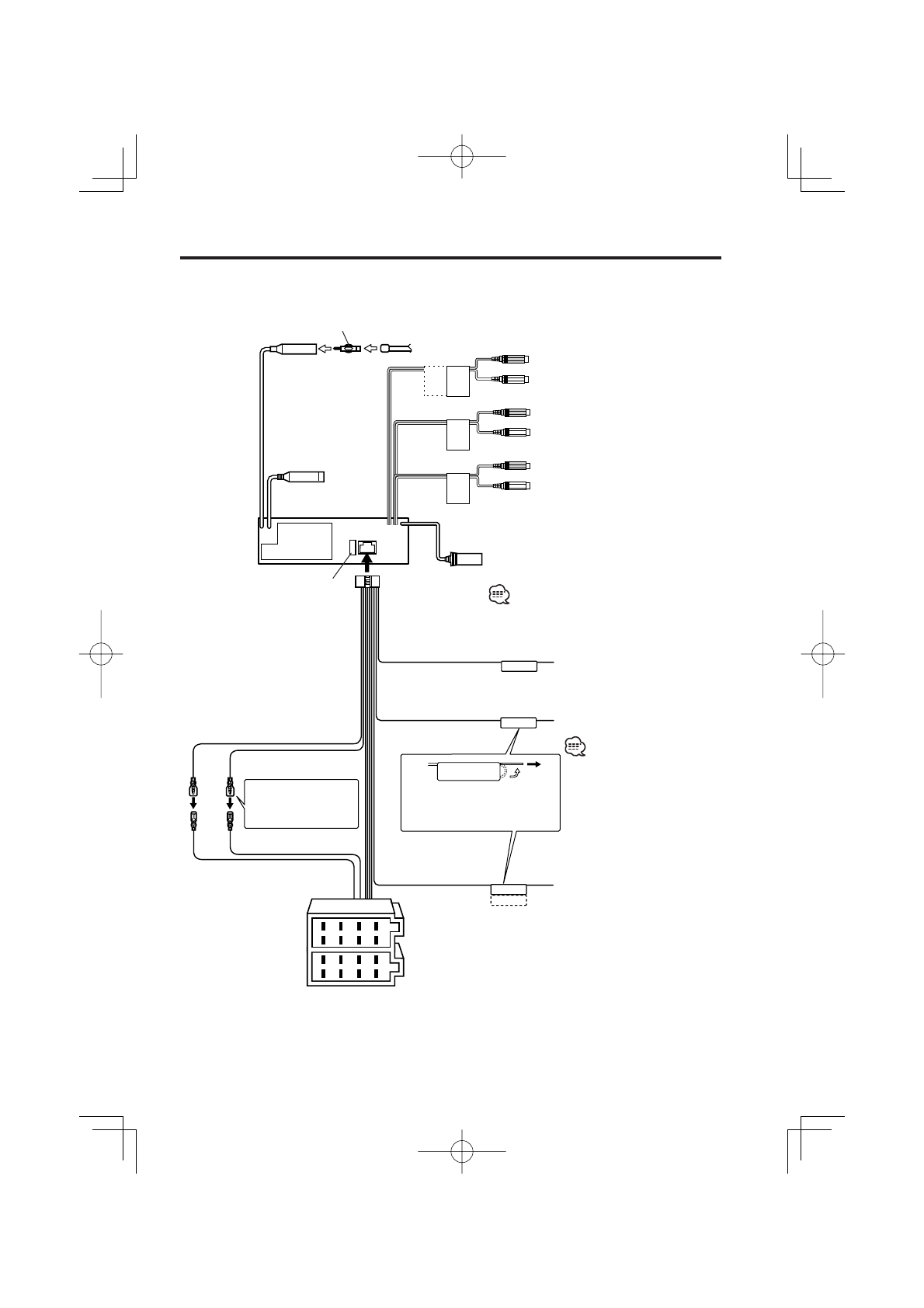

Подсоединение кабелей к гнездам для подключения
