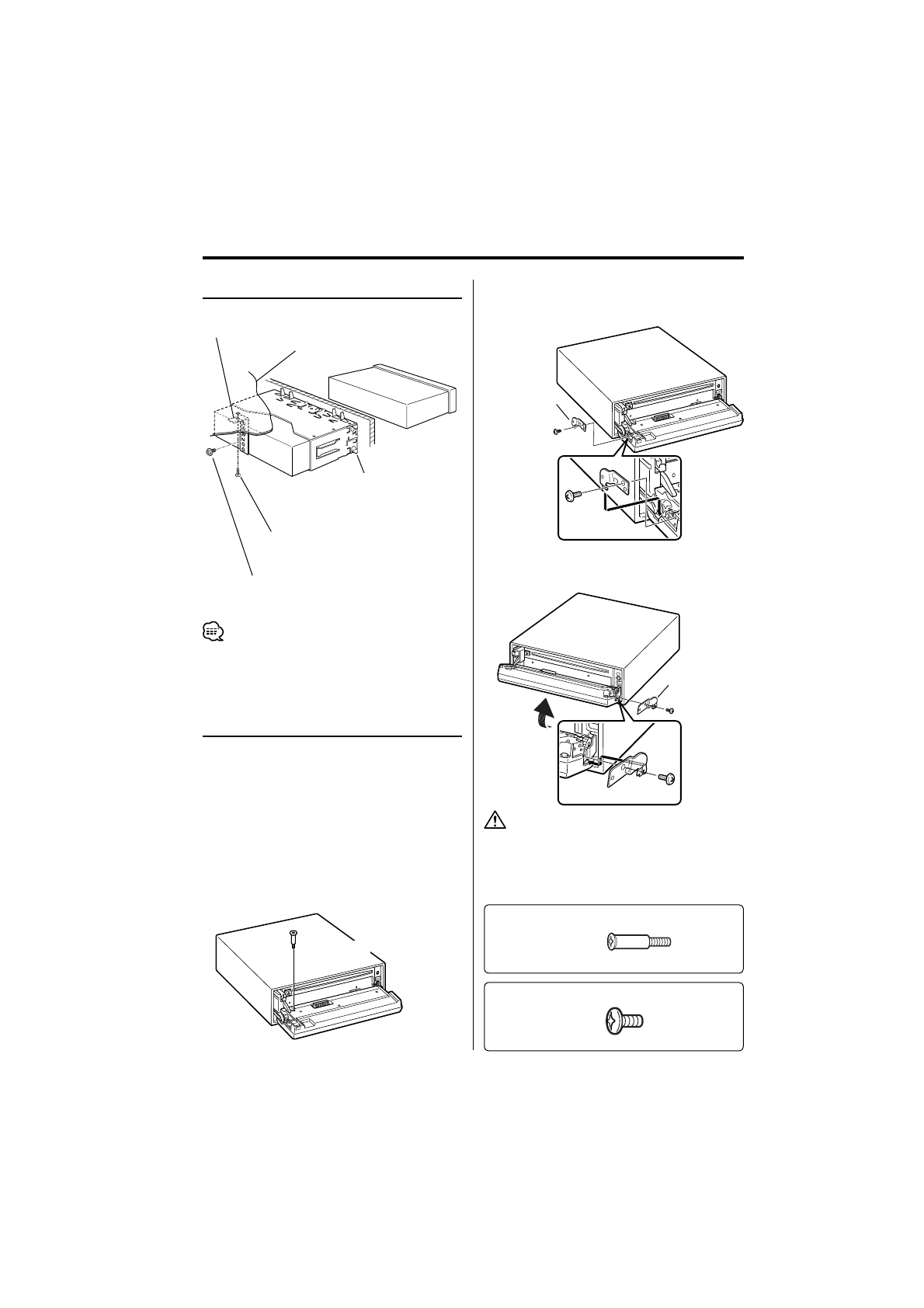

Установка

Прикручивание лицевой
пластинки к устройству

Если Вы хотите прикрепить лицевую пластинку
к основному устройству так, чтобы она не
отпала.

1

  Прочитайте раздел <Cнятие жесткой

резиновой оправки> (страница 31) и затем
снимите жесткую резиновую оправку.

2

  Откиньте лицевую пластинку нажатием кнопки

освободить.

3

  Затяните ступенчатый винт

(Принадлежность

4

) в отверстиии, показанном

на диаграмме.

Принадлежность

4

•  Cледует проверить, что аппарат прочно установлен на

месте. Eсли аппарат укреплен неустойчиво, это может
привести к неисправности (например пропуск звука).

Установка

Противопожарная перегородка
или металлическая опора

Винт (M4×8)
(можно купить в магазинах)

Резьбонарезающий винт
(можно купить в магазинах)

Металлическая сборочная лента
(можно купить в магазинах)

Cледует согнуть выступы
сборочной части с помощью
отвертки или подобного

инструмента и прикрепить ее
на место.

4

  Затяните винт (ø2 × 5 мм) (Принадлежность

5

)

и скобку (Принадлежность

6

) в отверстии,

показанном на диаграмме.

Принадлежность

5

Принадлежность

6

5

  Затяните винт (ø2 × 5 мм) (Принадлежность

5

)

и скобку (Принадлежность

7

) в отверстии,

показанном на диаграмме.

Принадлежность

5

Принадлежность

7

•   Никогда не вставляйте винты в отверстия,

предназначенные для других винтов, кроме как в
те, которые указаны. Если Вы вставите их в другое
отверстие, они дотронутся и повредят механические
части внутри устройства.

Принадлежность

4

..........1

Принадлежность

5

..........2
