28

|

Pyccкий

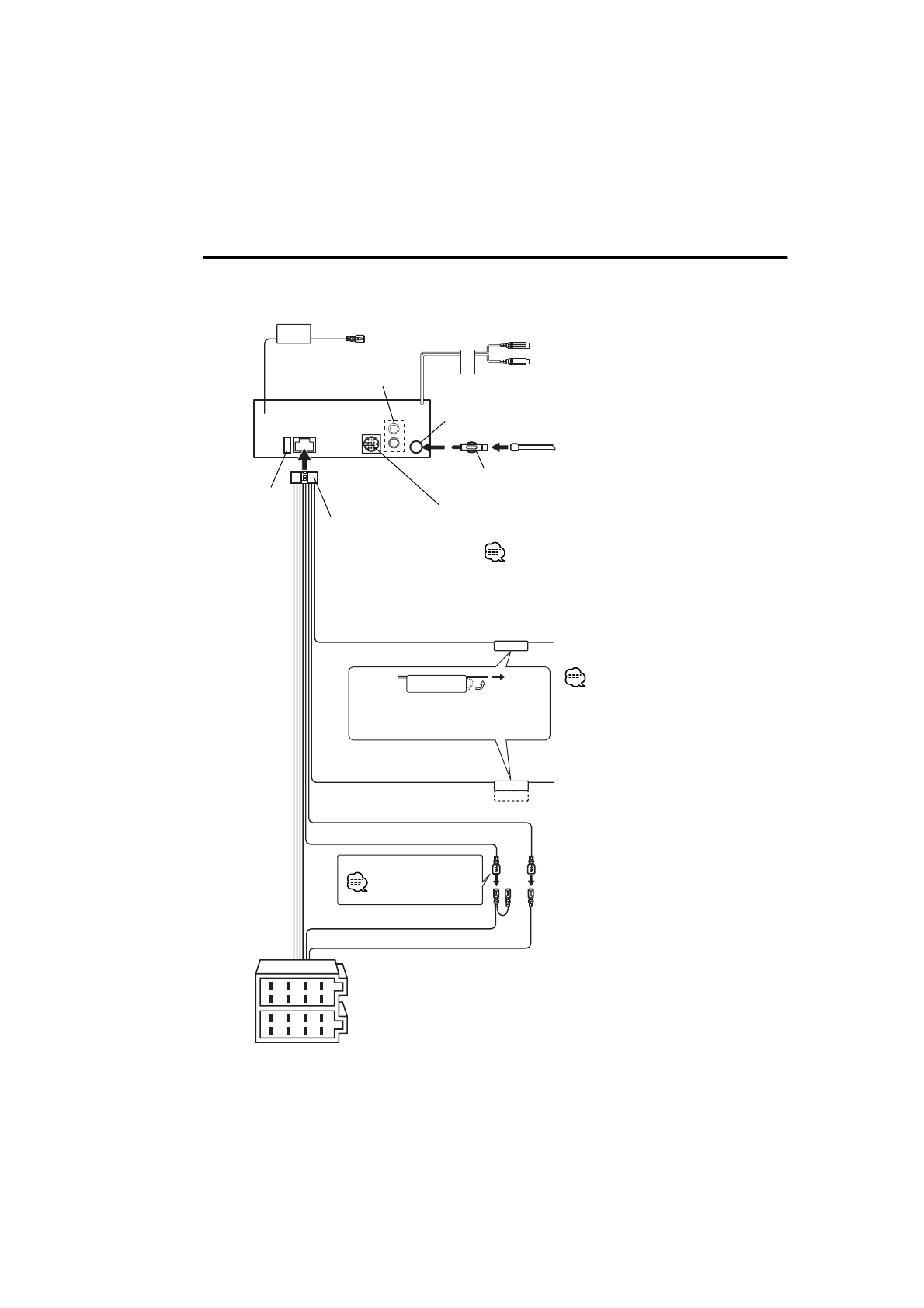

Подсоединение кабелей к гнездам для подключения

P.CONT

ANT.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

    FRONT

 REMO. CONT

 MUTE

Kабель батареи (Желтый)

Провод зажигания (Kрасный)

Вход антенны
FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность

3

)

Особенности подключения
системы слежения KENWOOD
изложены в руководстве по
ее эксплуатации.

Жгут проводов
(Принадлежность

1

)

Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.

Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)

Kабель пpиглyшeния TEL
(кopичнeвый)

Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.

Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.

Штепсель А–7 (Kрасный)

Штепсель А–4 (Желтый)

Разъем A

Разъем B

Предохранитель
(10A)

Смотрите
следующую страницу

Задний левый вывод (Белый)/
Задний правый вывод (Kрасный)

К чейнджеру дисков KENWOOD/
Внешнему дополнительному устройству
(только для модели KDC-W5031)

Передний левый выход (Белый)
(только для модели KDC-W5031)

Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.

To Steering remote
(только для модели KDC-W5031)

Передний правый выход (Kрасный)
(только для модели KDC-W5031)
