Pyccкий

|

15

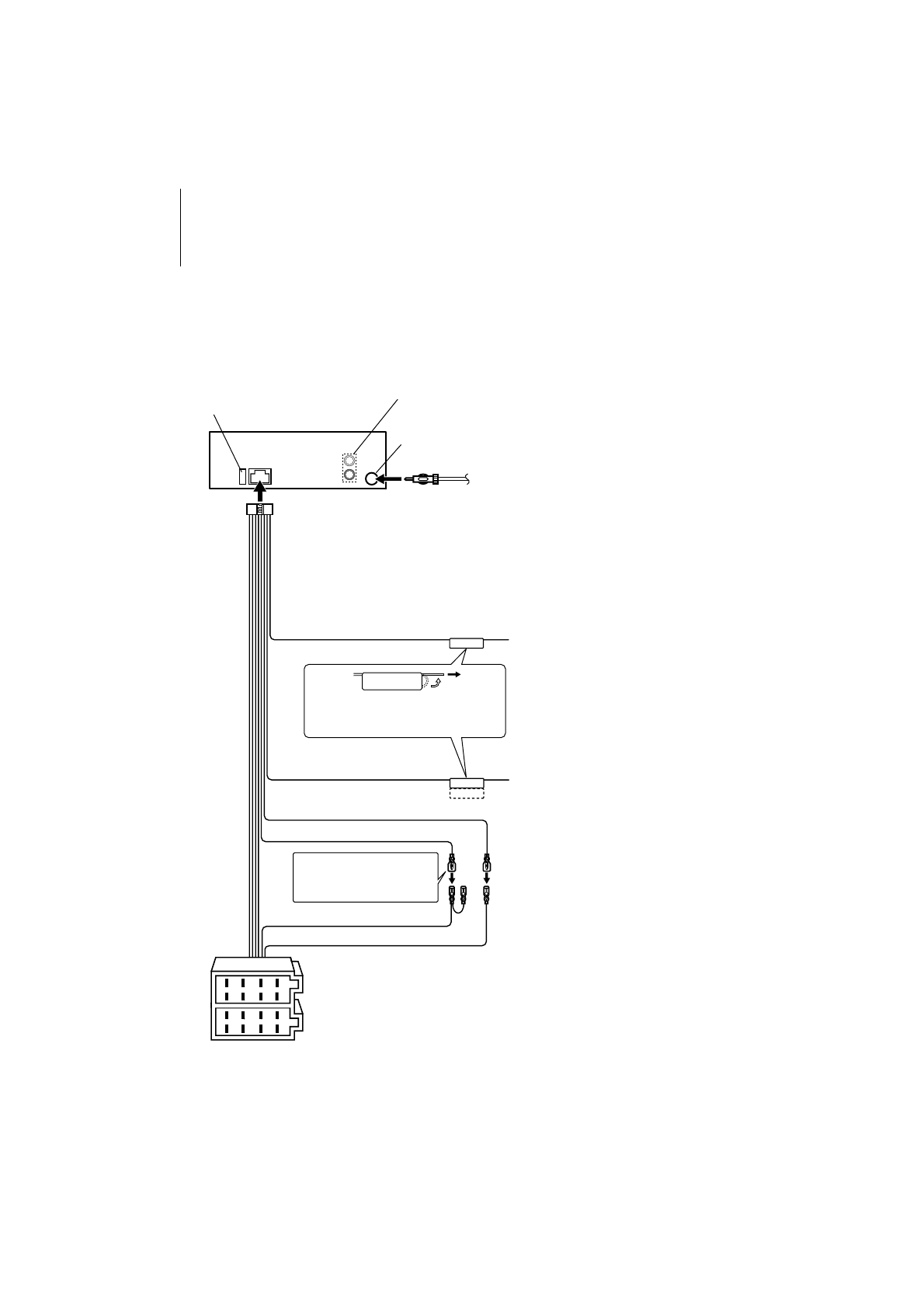

Подсоединение кабелей к гнездам для подключения

P.CONT

ANT.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

 MUTE

Kабель батареи (Желтый)

Kабель зажигания (Kрасный)

Вход антенны FM/AM

Шнур антенны (JASO)

⁄

  Особенности подключения системы

слежения Kenwood изложены в
руководстве по ее эксплуатации.

Жгут проводов

(Принадлежность

1

)

Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.

Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)

Kабель пpиглyшeния TEL
(кopичнeвый)

Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки, или к
выводу управления антенной в автомобиле.

Подсоедините к заземленному выводу, когда
зазвонит телефон или во время разговора.

Штепс

ель А–7 (Kрасный)

Штепсель А–4 (Желтый)

Разъем A

Разъем B

Предохранитель (10A)

⁄

  Смотрите следующую

страницу.

Тыльный выход/ Выход сабвуфера
(только для модели KDC-W3041/KDC-W312)
