Pyccкий

|

17

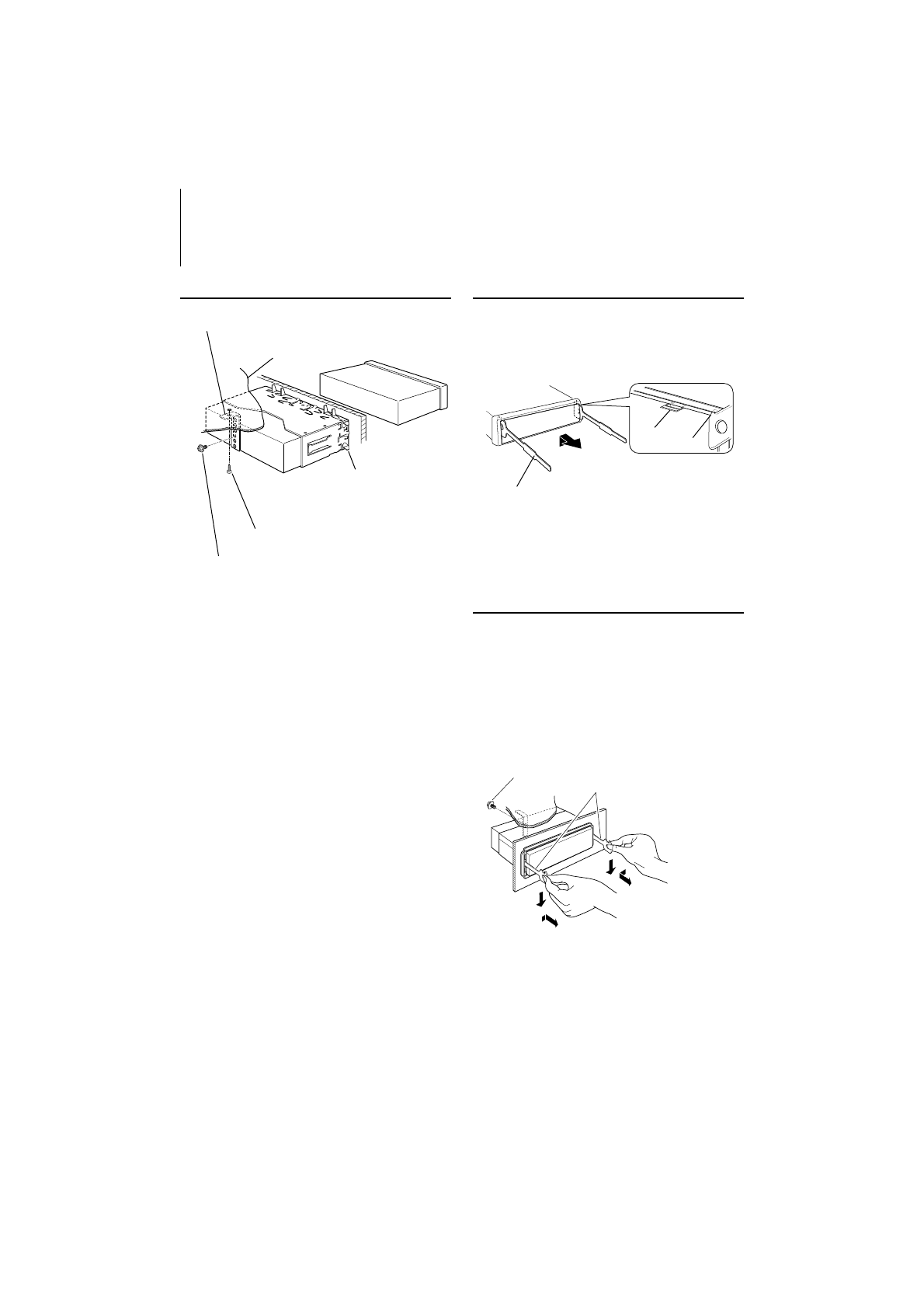

Установка/Cнятие устройства

Установка

Стенка моторного отсека или
металлическая опора

Винт (M4×8) (можно
купить в магазинах)

Самонарезающий винт
(можно купить в магазинах)

Металлическая монтажная лента
(можно купить в магазинах)

C помощью отвёртки или
подобного инструмента
отогните выступы
монтажной коробки и
установите её на место.

⁄

•  Убедитесь в том, что устройство надёжно установлено на

место. Eсли устройство не будет прочно закреплено, это
может привести к неисправности (например, пропуску
звука).

Cнятие жесткой резиновой оправки

1

  Используя зажимные шпильки приспособления

для снятия, отожмите два расположенных вверху
фиксатора.
Приподнимите рамку и вытяните её вперёд, как
показано на рисунке.

Стопор

Принадлежность

2

Инструмент для снятия

Фиксатор

2

  Сняв верхний уровень, отожмите два нижних

фиксатора.

⁄

•  С нижней стороны рамка снимается таким же образом.

Cнятие устройства

1

  Прочитайте раздел <Cнятие жесткой резиновой

оправки> и затем снимите жесткую резиновую
оправку.

2

  Удалите винт (М4 × 8) из задней панели.

3

  Вставьте два приспособления для снятия глубоко

в пазы с каждой стороны, как показано на
рисунке.

4

  Нажмите вставленное приспособление для

снятия вниз и наполовину вытяните устройство.

Винт (M4×8) (можно
купить в магазинах)

Принадлежность

2

¤

•  Cнимая устройство, будьте осторожны, чтобы не

пораниться зажимными шпильками приспособления для
снятия.

5

  Затем вытащите устройство руками, следя за тем,

чтобы не уронить его.
