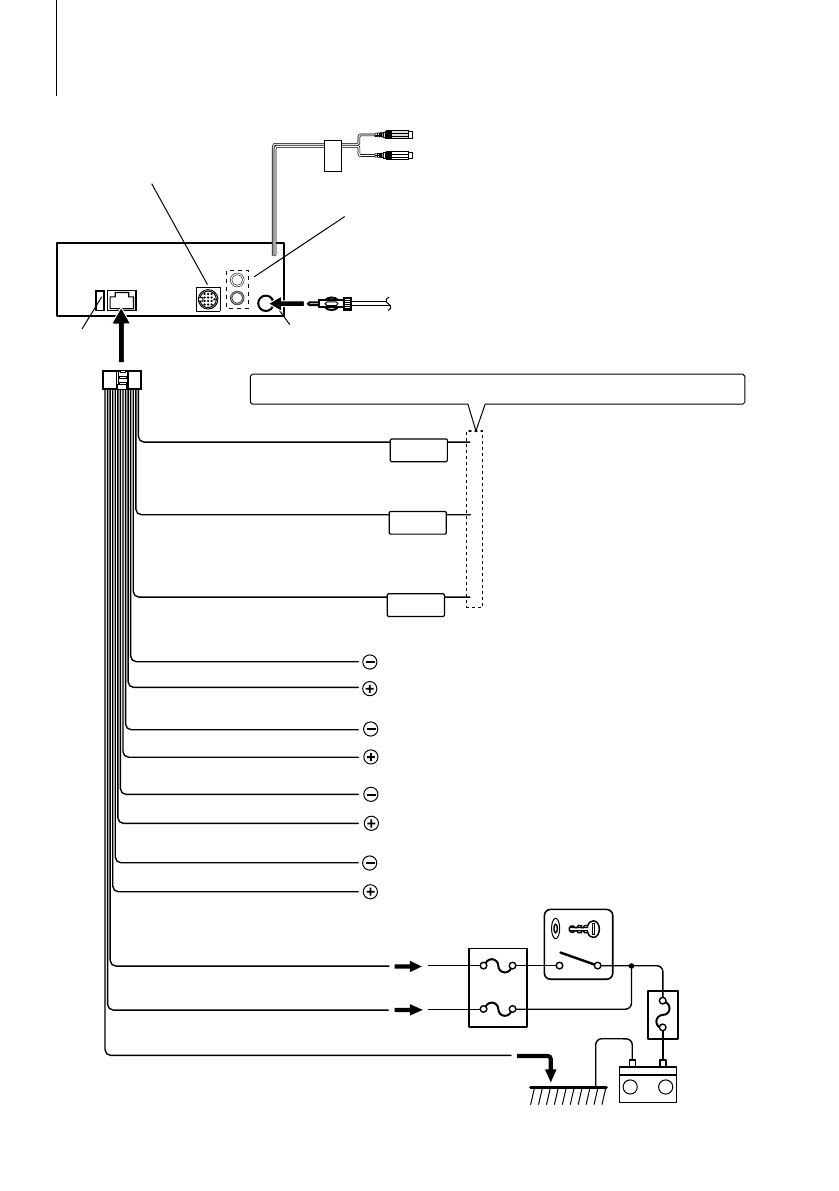

Подключение проводов к соединительным гнездам

Аккумулятор

Провод заземления (черный) (-)

(на корпус)

Вход антенны FM/AM

Предо-

хранитель

(10 A)

Жгут проводов

(Принадлеж-

ность 1)

Провод зажигания

(красный)

Провод аккумулятора

(желтый)

ACC

Блок предо-

хранителей

Если вы не подключили этот кабель, убедитесь, что он находится внутри

контактного столбика

К фронтальному левому динамику

К фронтальному правому динамику

К тыловому левому динамику

К тыловому правому динамику

Белый/черный

Белый

Серый/черный

Серый

Зеленый/черный

Зеленый

Фиолетовый/черный

Фиолетовый

Ключ зажигания

Блок предо-

хранителей

(основной)

Выход фронтального канала предусилителя

(только для KDC-MP443)

К CD-чейнджеру Kenwood/

внешнему устройству

(только для KDC-MP443)

Провод управления приводом антенны (синий)

Провод приглушения звука при телефонном

звонке (коричневый)

Выполняйте подключение к контакту,

который заземляется во время

телефонного звонка или разговора.
Для подключения навигационной системы

Kenwood обратитесь к ее инструкции по

эксплуатации.

Провод управления питанием/

приводом антенны (синий/белый)

Когда используется дополнительный

усилитель мощности, выполняйте

подключение к гнезду управления

питанием или к антенному гнезду

автомобиля.

В зависимости от типа используемой антенны,

выполняйте подключение к гнезду управления

приводом антенны или к гнезду управления

питанием для антенн столбового типа.

Выход тылового канала/канала сабвуфера

предусилителя

–

+

FRONT

P.CONT

 MUTE

ANT.

   CONT
