73

|

KDC-BT92SD

Pyccкий

|

74

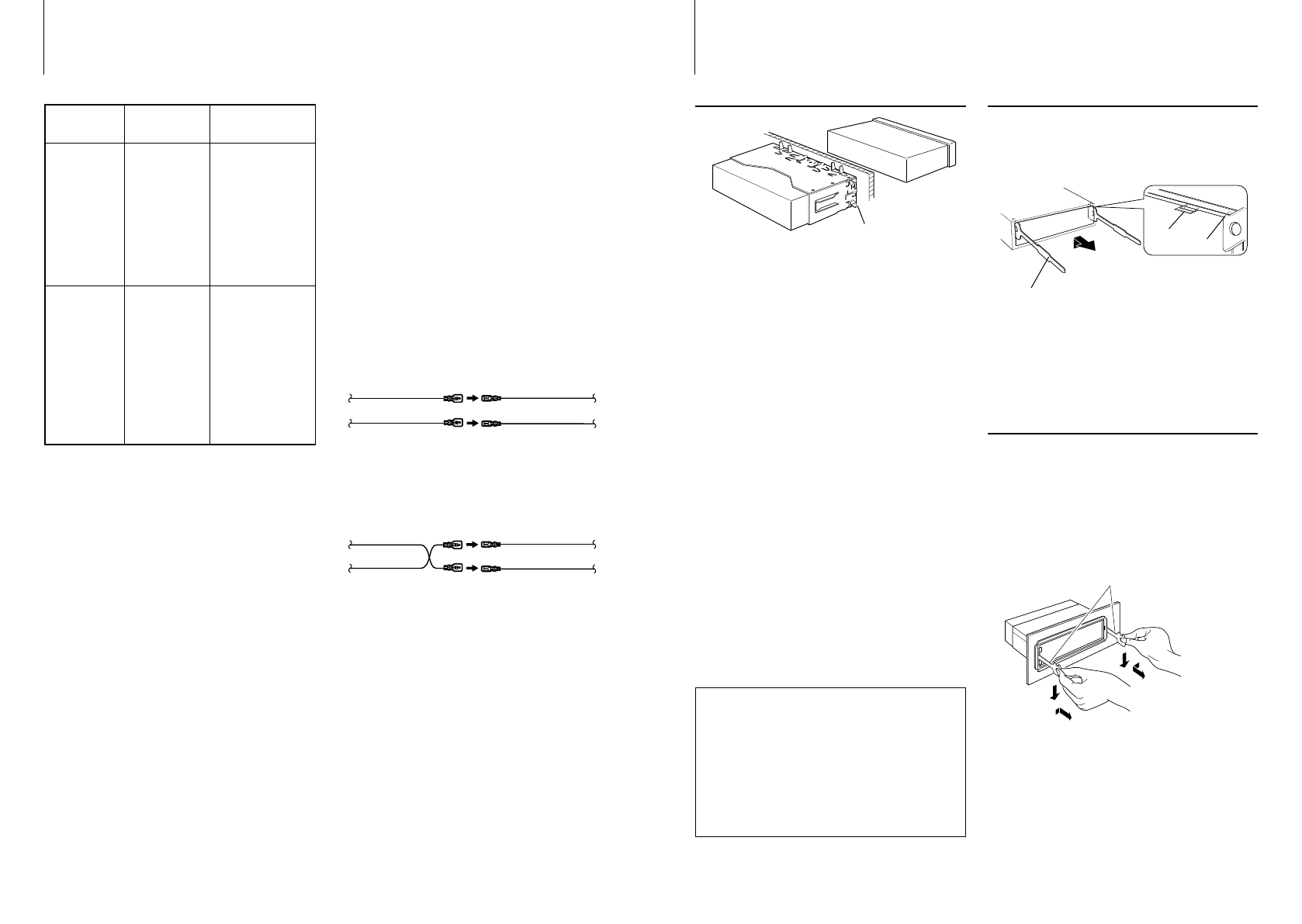

Подсоединение кабелей к гнездам для подключения

Taблица функций разъёма

Номера

штырьков

разъемов ISO

Цвет кабеля

Функции

Разъем для
внешнего
источника
питания
A-4

Желтый

Аккумулятор

A-5

Синий/белый

Управление питанием

A-6

Оранжевый/
белый

Регулятор
освещенности

A-7

Kрасный

Зажигание (АCC)

A-8

Черный

Заземляющее
соединение (земля)

Разъем для
акустической
системы
B-1

Фиолетовый

Задний правый (+)

B-2

Фиолетовый/
чёрный

Задний правый (–)

B-3

Cерый

Передний правый (+)

B-4

Серый/чёрный

Передний правый (–)

B-5

Белый

Передний левый (+)

B-6

Белый/чёрный

Передний левый (–)

B-7

Зеленый

Задний левый (+)

B-8

Зелёный/чёрный Задний левый (–)

Установка/Cнятие устройства

Установка

C помощью отвёртки или
подобного инструмента отогните
выступы монтажной коробки и
установите её на место.

⁄

•  Убедитесь в том, что устройство надёжно установлено на

место. Eсли устройство не будет прочно закреплено, это
может привести к неисправности (например, пропуску
звука).

¤

 ОСТОРОЖНО!

Данное устройство подлежит установке в
приборную панель автомобиля.
Не прикасайтесь к металлическим деталям
устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации
устройства. Температура металлических деталей,
таких как радиатор охлаждения и кожух,
существенно повышается.

Cнятие жесткой резиновой оправки

1

Используя зажимные шпильки приспособления
для снятия, отожмите два расположенных вверху
фиксатора.
Приподнимите рамку и вытяните её вперёд, как
показано на рисунке.

Стопор

Фиксатор

Принадлежность

2

Инструмент для снятия

2

Сняв верхний уровень, отожмите два нижних
фиксатора.

⁄

•  С нижней стороны рамка снимается таким же образом.

Cнятие устройства

1

Прочитайте раздел <Cнятие жесткой резиновой
оправки>, а затем снимите жесткую резиновую
оправку.

2

Снимите переднюю панель.

3

Вставьте два приспособления для снятия глубоко в
пазы с каждой стороны, как показано на рисунке.

4

Нажмите вставленное приспособление для снятия
вниз и наполовину вытяните устройство, нажимая
внутрь.

Принадлежность

2

¤

•  Cнимая устройство, будьте осторожны, чтобы не

пораниться зажимными шпильками приспособления для
снятия.

5

Затем вытащите устройство руками, следя за тем,
чтобы не уронить его.

2

 ПРЕДУПРЕЖДЕНИЕ

Подключение разъёма ISO

Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения устройства следите за правильностью
подключения.
Cтандартное подключение жгута кабелей описано ниже
в пункте

1

. Eсли штыри разъёма ISO расположены так,

как описано в пункте

2

, выполните подключение в

соответствии с рисунком.
При установке этого устройства в автомобилях

Volkswagen

 и др. убедитесь в подключении кабеля, как

показано ниже на рис.

2

.

1

 (Стандартный вариант) штекер А-7 (красный)

автомобильного разъёма ISO подключается к
зажиганию, а штекер А-4 (жёлтый) — к источнику
питания, который не выключается при выключении
двигателя.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания

(красный)

Kабель батареи

(жёлтый)

2

 Штекер А-7 (красный) автомобильного разъёма ISO

подключается к источнику питания, который не
выключается при выключении двигателя, а штекер
А-4 (жёлтый) — к зажиганию.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания

(красный)

Kабель батареи

(жёлтый)
