Вспомогательные принадлежности/процедура установки; Принадлежности; Антенна устройства Bluetooth; Для обеспечения хорошего приема; Подсоединение кабелей к гнездам для подключения - Kenwood KDC-BT92SD - Инструкция по эксплуатации - Страница 36

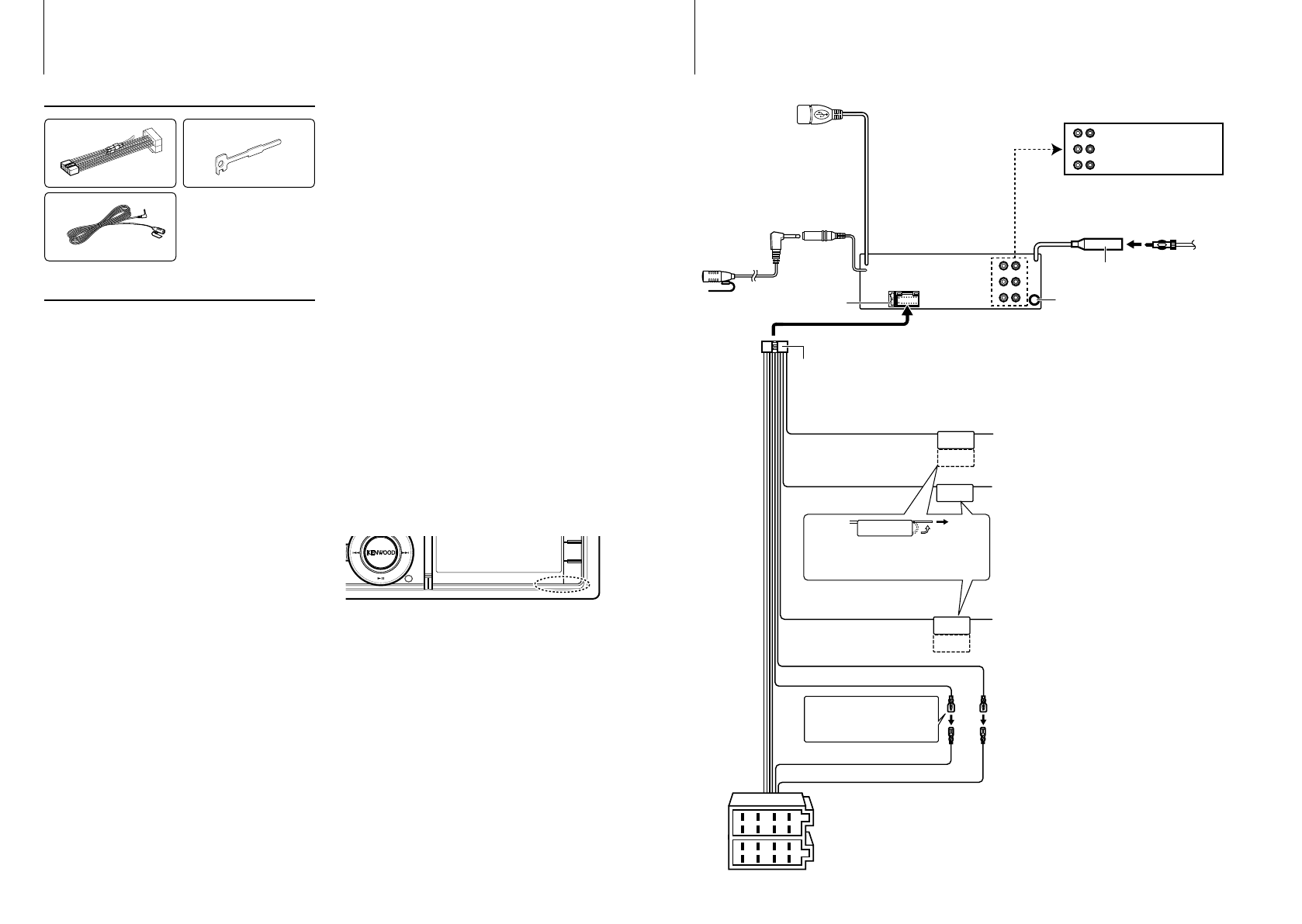

P.CONT

ANT.CONT

 MUTE

REMOTE CONT

STEERING WHEEL

REMOTE INPUT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

L

R

L

R

Желтый (Провод батареи)

Красный (Провод зажигания)

Вход антенны для приёма
FM/AM-сигналов (JASO)

Антенный кабель

Жгут кабелей
(Принадлежность

1

)

Если соединение не выполняется,

не вытаскивайте кабель из

наконечника.

Синий/белый (Провод управления
питанием/управления антенной)

Коричневый (провод
управления отключением
звука)

Подключите к гнезду включения/выключения
питания, если используется дополнительный
усилитель мощности, или к гнезду управления
антенной в автомобиле. (Макс. 300 мA, 12 В)

Красный (штекер A–7)
Желтый (штекер A–4)

Разъём A

Разъём B

⁄

 Смотрите следующую

страницу.

Предохранитель (10 А)

Фронтальный выход

Тыловой выход

Выход низкочастотного

динамика

Для подключения навигационной системы Kenwood

ознакомьтесь с прилагаемым к ней руководством

пользователя.

 Голубой/жёлтый ( Провод
пульта дистанционного
управления на руле)

Соединитель USB (0,8 м)

К устройству USB

⁄

 Не снимайте колпачок,

если кабель USB
не используется.
Контакт разъема с
металлическими частями
автомобиля приведет
к неисправности
устройства.

Микрофон
(Принадлежность

3

)

Вход микрофона

Вход AUX (стерео)
Используйте кабель со
стереоштекером, не имеющий
сопротивления.

Для использования функции пульта дистанционного
управления на руле необходим специальный
адаптер (не входит в комплект), соответствующий
модели вашей машины.

71

|

KDC-BT92SD

Pyccкий

|

72

Вспомогательные принадлежности/процедура установки

Принадлежности

1

..........1

2

..........2

3

3 м

 ..........1

Процесс установки

1

Во избежание короткого замыкания вытащите ключ
зажигания и отсоедините контакт

-

 аккумулятора.

2

Обеспечьте правильные соединения входного и
выходного кабелей для каждого устройства.

3

Присоедините провод на жгуте кабелей.

4

Подсоедините контакт B на жгуте кабелей к контакту
динамика в автомобиле.

5

Подсоедините контакт A на жгуте кабелей к
контакту внешнего питания в автомобиле.

6

Присоедините разъем жгута кабелей к устройству.

7

Установите устройство в автомобиль.

8

Вновь подсоедините контакт

-

 аккумулятора.

9

Нажмите на кнопку сброса.

¤

•  Установка и подключение данного изделия требует

умений и опыта. Из соображений безопасности
предоставьте осуществление установки и подключения
профессионалам.

•  Следует соединить заземление устройства с

отрицательным полюсом источника электропитания 12 B
постоянного тока.

•  Не устанавливайте устройство в местах, подвергающихся

воздействию прямых солнечных лучей, и в местах с
повышенной температурой или влажностью. Также
избегайте сильно запыленных мест и попадания воды.

•  При установке не применяйте никаких винтов,

кроме винтов, поставленных вместе с устройством.
Применение других винтов может привести к
повреждению устройства.

•  Если питание не включается (на дисплее отображается

“Protect”), возможно, произошло короткое замыкание
кабеля АС, или же кабель коснулся корпуса автомобиля,
в результате чего сработала функция защиты. Таким
образом, следует проверить кабель акустической
системы.

•  Убедитесь в надежности всех соединений проводов. Для

этого вставляйте штекеры до упора.

•  Если зажигание вашего автомобиля не имеет положения

“аккумулятор”, или провод зажигания подсоединен

к источнику питания с постоянным напряжением,
например от аккумулятора, то питание не будет связано
с зажиганием (т. e. устройство не будет включаться и
выключаться вместе с зажиганием). Если необходимо
соединить питание устройства с зажиганием,
подсоедините провод зажигания к источнику питания,
который включается и выключается вместе с зажиганием.

•  Если штекер не подходит к автомобильному разъему,

используйте имеющиеся в продаже переходники.

•  Изолируйте свободные кабели виниловой лентой

или подобным материалом. Во избежание короткого
замыкания не снимайте колпачки со свободных кабелей
или выводов.

•  Если у корпуса имеется крышка, убедитесь в том, что

лицевая панель не касается крышки при открытии/
закрытии.

•  Если предохранитель сгорел, первым делом убедитесь

в том, что кабели не касаются друг друга, потому что их
качание может привести к короткому замыканию, после
чего замените предохранитель на аналогичный новый.

•  Правильно подключите кабели акустической системы

к соответствующим выводам. Устройство может не
работать или выйти из строя, если вы разделите

-

кабели или заземлите их путем присоединения к любой
металлической части автомобиля.

•  После установки устройства, убедитесь в том, что

все осветительные и электронные приборы вашего
автомобиля работают в прежнем режиме.

•  Установите устройство таким образом, чтобы угол его

наклона не превышал 30°.

•  При наличии металлических объектов возле антенны

Bluetooth качество приема может снизиться.

Антенна устройства Bluetooth

Для обеспечения хорошего приема

Для обеспечения хорошего приема необходимо
выполнение следующих условий:
•  Связь с сотовым телефоном должна осуществляться

на линии прямой видимости в пределах 10 м.
Предельная дальность связи может быть меньше
в определенных условиях окружающей среды.
Предельная дальность связи также уменьшается при
наличии препятствия между данным устройством и
сотовым телефоном. Таким образом, вышеуказанная
максимальная дальность связи (10 м) не всегда
гарантируется.

•  Сигнал расположенной близко радиостанции или

рации является слишком сильным для устройства и
может повлиять на качество связи.

Подсоединение кабелей к гнездам для подключения
