40

|

Pyccкий

Подсоединение кабелей к гнездам для подключения

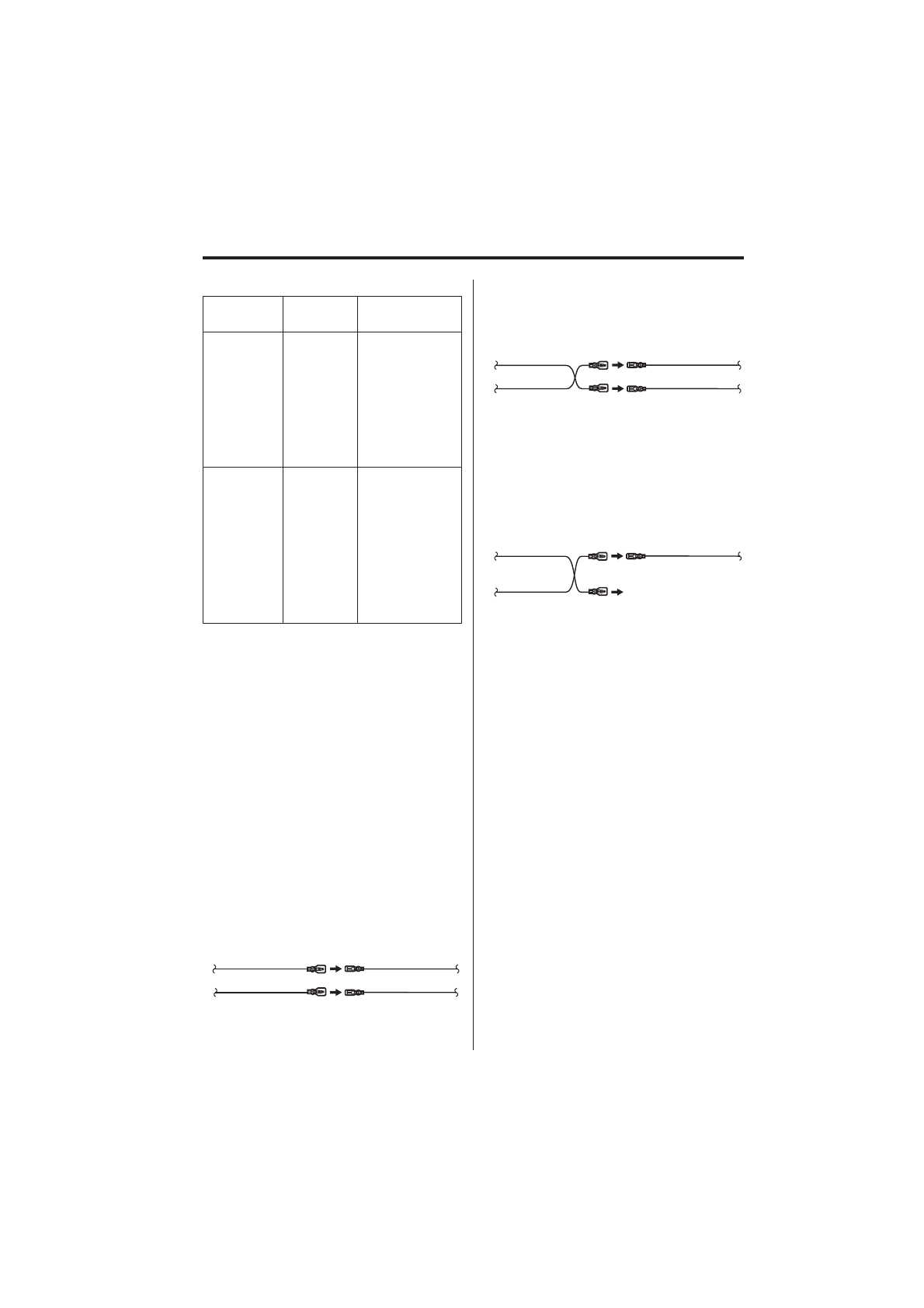

Taблица функций разеъема

Номера
штырей
разъемов ISO

Цвет кабеля

Функции

Разъем для

внешнего

питания
A-4

Желтый

Аккумулятор

A-5

Cиний/Белый

Управление

питанием

A-6

Оранжевый/

белый

Диммер

A-7

Kрасный

Зажигание (АCC)

A-8

Черный

Заземляющее

соединение (земля)

Разъем для

колонок
B-1

Фиолетовый

Задний правый (+)

B-2

Фиолетовый/

Черный

Задний правый (–)

B-3

Cерый

Передний правый (+)

B-4

Cерый/Черный Передний правый (–)

B-5

Белый

Передний левый(+)

B-6

Белый/Черный Передний левый (–)

B-7

Зеленый

Задний левый (+)

B-8

Зеленый/

Черный

Задний левый (–)

2

ПРEДУПРEЖДEНИE

Присоединение разъема ISO

Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения аппарата следует проверить, что
соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано
ниже в пункте

1

.

Eсли штыри разъема ISO расположены соответственно
пункту

2

 или

3

, следует провести соединение в

соответствии с рисунком.
Пожалуйста, убедитесь в повторном подключении
кабеля для установки этого аппарата в автомобилях
фирмы

Volkswagen

, как показано внизу на Рис.

2

.

1

 (Cтандартная настройка) Штепсель А-7

(красный) автомобильного разъема ISO
подсоединен к зажиганию, а штепсель А-
4 (желтый) подсоединен к постоянному
электропитанию.

Аппарат

Автомобиль

Штепсель А-7

(Kрасный)

Pino A–4 (amarelo)

Kабель зажигания

(Kрасный)

Cabo de bateria

(amarelo)

2

 Штепсель А-7 (красный) автомобильного

разъема ISO подсоединен к источнику
постоянного электропитания, а штепсель А-4
(желтый) соединен с зажиганием.

Аппарат

Автомобиль

Штепсель А-7

(Kрасный)

Pino A–4 (amarelo)

Kабель зажигания

(Kрасный)

Cabo de bateria

(amarelo)

3

Штепсель А-4 (желтый) автомобильного

разъема ISO не подсоединен вообще, однако
штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или
оба штепселя А-7 (красный) и А-4 (желтый)
подсоединены к источнику постоянного
электропитания).

Аппарат

Автомобиль

Штепсель А-7

(Kрасный)

Подсоедините к

источнику питания,

который может

включаться и

выключаться от ключа

зажигания.

Kабель зажигания

(Kрасный)

Cabo de bateria

(amarelo)
