Подсоединение кабелей к гнездам для подключения - Kenwood KDC-7027 - Инструкция по эксплуатации - Страница 39

Pyccкий

|

39

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

TEL MUTE

P.CONT

ANT.CONT

EXT.CONT

FRONT

AUX IN

REAR

SUB

WOOFER

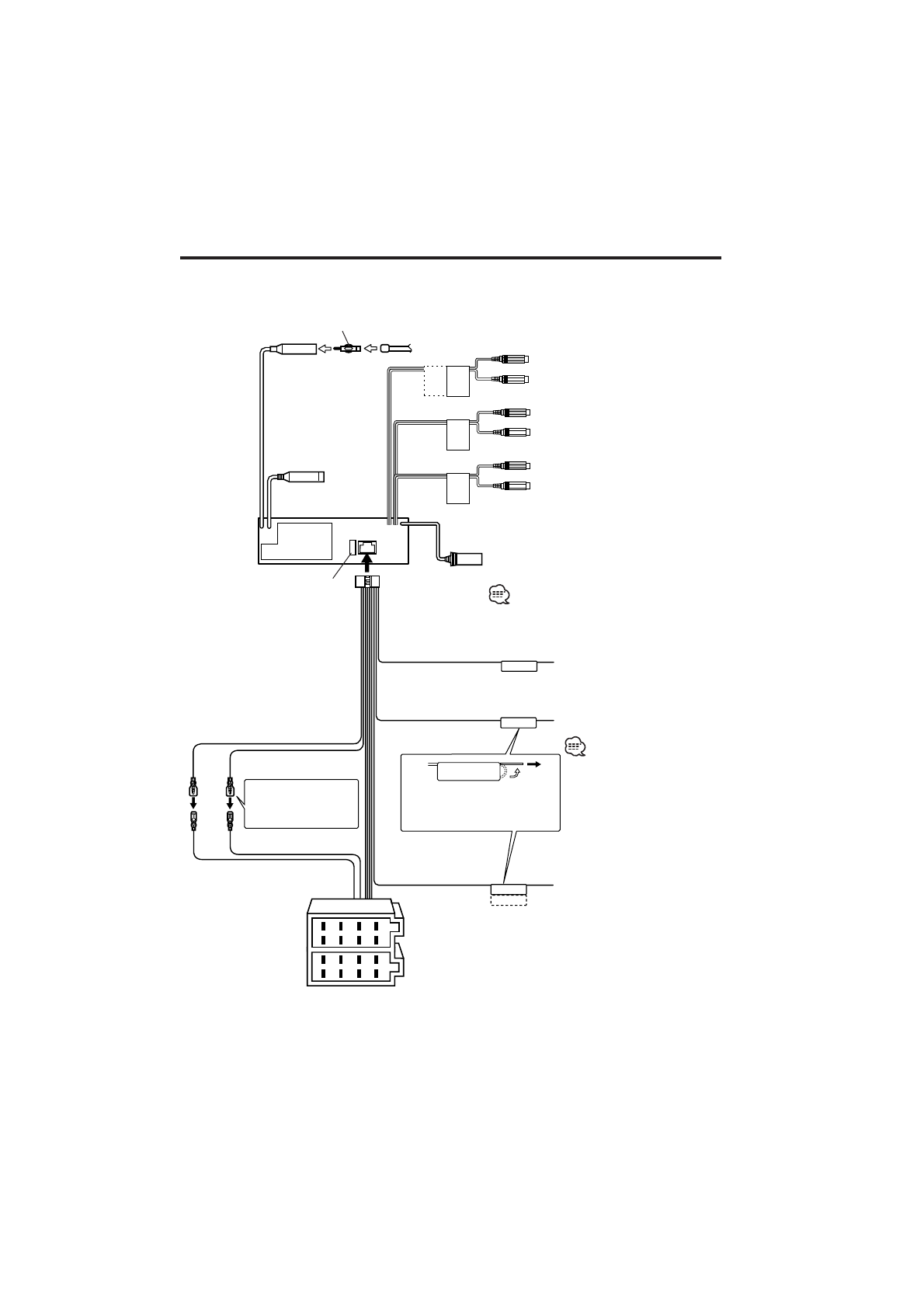

Передний левый выход (Белый)

Передний правый выход (Kрасный)

Задний правый вывод (Kрасный)/

Правый выход сабвуфера (Kрасный)

Задний левый вывод (Белый)/

Левый выход сабвуфера (Белый)

Kабель батареи (Желтый)

Провод зажигания

(Kрасный)

Вход антенны

FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны (ISO-JASO) (Принадлежность

3

)

Жгут проводов

(Принадлежность

1

)

Подсоедините к заземленному

выводу, когда зазвонит телефон

или во время разговора.

Управление питанием/

управляющий кабель

двигателя антенны

(Cиний/Белый)

Присоедините или к выводу

управления питанием, пользуясь

усилителем питания, который не

входит в комплект поставки, или

к выводу управления антенной в

автомобиле.

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Разъем B

Предохранитель

(10A)

Разъем A

Kабель пpиглyшeния TEL

(кopичнeвый)

Особенности подключения

системы слежения

KENWOOD изложены

в руководстве по ее

эксплуатации.

Провод управления внешнего

усилителя (Розовый/Черный)

К "EXT.AMP.CONT." выход усилитела,

имеющий функции внешнего

управления.

К чейнджеру дисков KENWOOD/

Комплект GSM hands free/

Внешнему дополнительному устройству

Чтобы подсоединить эти концы,

обратитесь к соответствующим

руководствам.

Eсли вы не подключаете этот

шнур, убедитесь в том, что он

находится внутри контактного

столбика.

К внешнему дисплею/

пульту

дистанционного

управлния

Смотрите следующую

страницу

Левый вход AUX (Белый)

Правый вход AUX (Kрасный)

Подсоединение кабелей к гнездам для подключения
