13
ENGLISH |
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT
R
L
REAR/SW

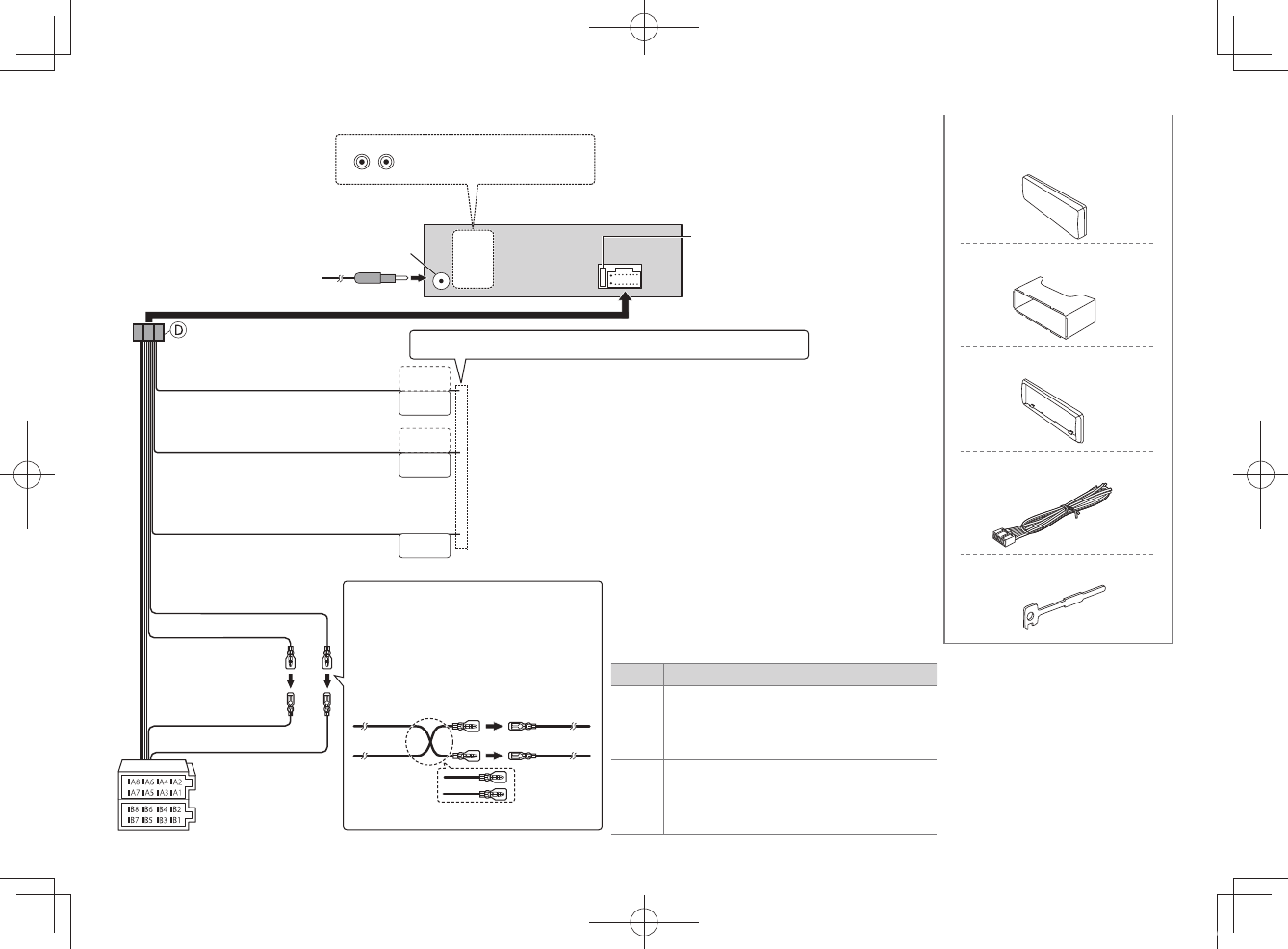

Wiring connection
Part list for installation
Fuse (10 A)
Antenna terminal
(JASO)
( ×4 )
( ×4 )
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A
Faceplate
B
Mounting sleeve
C
Trim plate
D
Wiring harness
E
Extraction key
Light blue/yellow
(Steering remote control wire)
To the steering wheel remote control adapter
Blue/White
(Power control wire/ Antenna control wire)
Brown
(Mute control wire)
To the power control terminal when using the optional power amplifier, or to the antenna
control terminal in the vehicle.
To the terminal that is grounded when either the telephone rings or during conversation.
(To connect the Kenwood navigation system, consult your navigation manual.)
Yellow (A4)
Red (Ignition wire)
Red (A7)
Yellow (Battery wire)
Pin
Color and function
A4
A5
A7
A8
Yellow
: Battery
Blue/White : Power control
Red
: Ignition (ACC)
Black
: Earth (ground) connection
B1 / B2
B3 / B4
B5 / B6
B7 / B8
Purple
ª
/ Purple/black
·
: Rear speaker (right)
Gray
ª
/ Gray/black
·
: Front speaker (right)
White
ª
/ White/black
·
: Front speaker (left)
Green
ª
/ Green/black
·
: Rear speaker (left)
ISO connectors
Connecting the ISO connectors on some VW/
Audi or Opel (Vauxhall) automobiles
You may need to modify the wiring of the
supplied wiring harness as illustrated below.
Unit
Vehicle
A7 (Red)
Ignition wire
(Red)
A4 (Yellow)
Default wiring
Battery wire
(Yellow)
If no connections are made, do not let the wire come out from the tab.
Rear/subwoofer output
