52

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

R

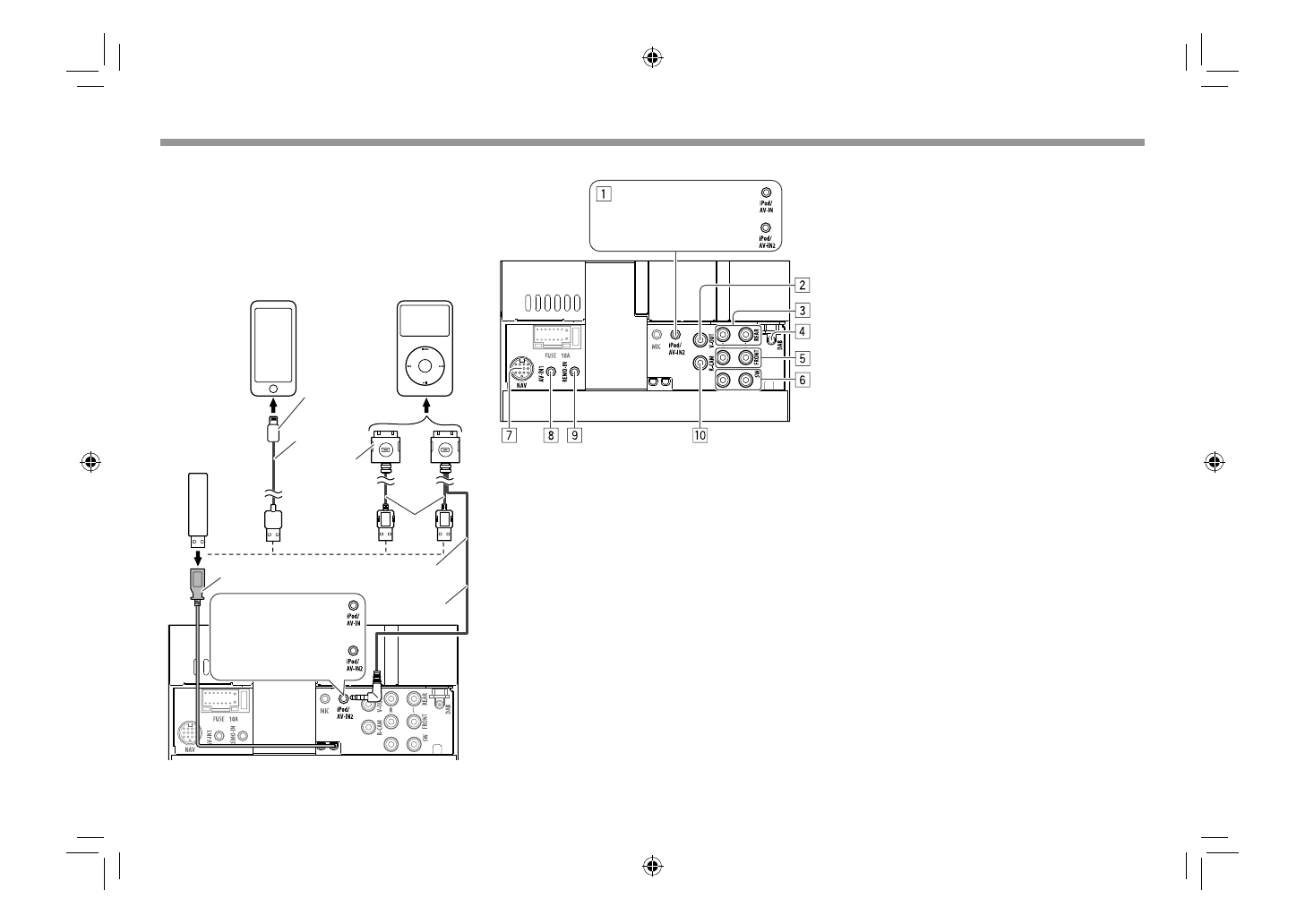

 Подключение USB-устройства/iPod/

iPhone

0,8 м

0,8 м

1,8 м

0,8 м

USB-

устройство

*

(продается

отдельно)

KCA-iP202 (опционная

принадлежность)

KCA-iP102

(опционная

принадлежность)

KCA-iP103

(опционная

принадлежность)

iPod nano (седьмое

поколение)/

iPod touch (пятое

поколение)/iPhone

5S/iPhone 5C/iPhone 5

(продается отдельно)

iPod/iPhone, кроме

iPod nano (седьмое

поколение)/iPod touch

(пятое поколение)/

iPhone 5S/iPhone 5C/

iPhone 5

 (продается отдельно)

DDX4015DAB/DDX4015BT/

DDX3015

DDX6015BTR/DDX4015BTR/

DDX3015R

*

При необходимости используйте CA-U1EX для удлинения

кабеля. (Макс. 500 мА, 5 В)

R

 Подключение внешних устройств

DDX4015DAB/DDX4015BT/

DDX3015

DDX6015BTR/DDX4015BTR/

DDX3015R

1

  Вход iPod/Audio Video*

1

•  Для DDX6015BTR/DDX4015BTR/DDX3015R:

iPod/AV-IN

•  Для DDX4015DAB/DDX4015BT/DDX3015:

iPod/AV-IN2

2

  Выход видеосигнала (Желтый)

3

  Задний предвыход*

2

•  Левый аудиовыход (Белый)

•  Правый аудиовыход (Красный)

4

  Вход антенны DAB*

3

5

  Передний предвыход*

2

•  Левый аудиовыход (Белый)

•  Правый аудиовыход (Красный)

6

  Выход предусилителя низкочастотного

динамика (монофонический выход)*

2

•  Левый выход сабвуфера (Белый)

•  Правый выход сабвуфера (Красный)

7

  Вход NAVI I/F*

4

8

  Вход аудио/видео (AV-IN1)*

1

*

4

9

  Вход рулевого пульта дистанционного

управления*

4

•  Подсоедините к жгуту рулевого пульта

управления автомобиля. За подробной

информацией обращайтесь к дилеру

Kenwood.

p

  Вход с камеры заднего вида (Желтый)

*

1

  При подключении компонента для воспроизведения к

“AV-IN”

 или

“AV-IN1”

/

“AV-IN2”

 используйте аудио-/

видеокабель CA-C3AV (опционная принадлежность).

*

2

  При подсоединении внешнего усилителя подсоедините

провод заземления к шасси автомобиля, в противном случае

устройство может повредиться.

*

3

  Только для DDX4015DAB. Чтобы использовать цифровое радио,

подсоедините CX-DAB1 (опционная принадлежность).

*

4

  Только для DDX4015DAB/DDX4015BT/DDX3015.
