РУCCКИЙ

51

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

Подсоединение

R

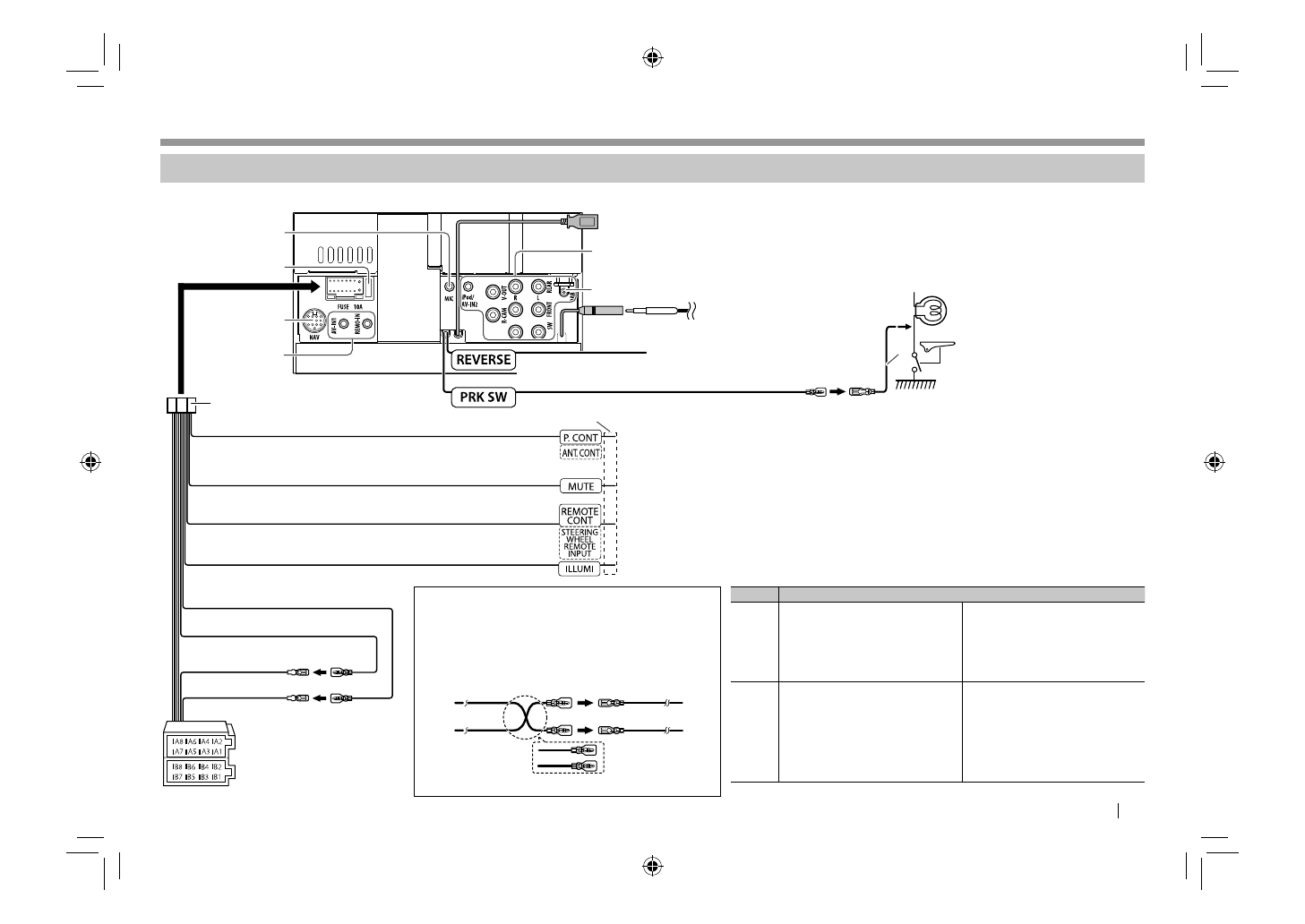

 Подсоединение проводов к контактным разъемам

См. стр. 53.*

1

Разъем USB (0,8 м): См. стр. 52.

Подключите антенный кабель к

разъему антенны.*

4

Предохранитель 10 А

Подсоедините к жгуту проводки лампы

заднего хода автомобиля при использовании

опционной камеры заднего вида.

Подсоедините к жгуту проводки

выключателя обнаружения

стояночного тормоза автомобиля.

•  Для обеспечения

максимальной безопасности

обязательно подсоединяйте

датчик парковки.

На разъем регулировки мощности, если используется опционный усилитель

мощности, или на разъем контроля антенны.
На разъем, который заземляется при звонке телефона или во время разговора.

(Для подсоединения системы навигации Kenwood обращайтесь к руководству,

прилагаемому к вашей системе навигации.)
Для использования функции рулевого пульта дистанционного управления

требуется выделенный адаптер дистанционного управления (не прилагается в

комплекте поставки), подходящей вашему автомобилю.
К переключателю управления освещением автомобиля

Фиолетовый с белой полосой

(Провод датчика заднего хода)
Светло-зеленый (Провод датчика парковки)

3

1

Синий с белой полосой (Провод регулировки мощности/контроля антенны)

Коричневый (Провод управления заглушением звука)

Голубой с желтой полосой (Провод рулевого пульта дистанционного

управления)

Оранжевый с белой полосой (провод

управления затемнением)

*

1

  Только для DDX6015BTR/DDX4015DAB/DDX4015BT/DDX4015BTR.

*

2

  Только для DDX4015DAB/DDX4015BT/DDX3015.

*

3

  Только для DDX4015DAB.

*

4

  Для DDX6015BTR/DDX4015BT/DDX4015BTR/DDX3015/DDX3015R:

Внешний вид разъема антенны отличается от показанного на рисунке.

*

5

  Если никаких соединений не выполняется, не давайте кабелю

выходить из-под щитка.

Соединитель A

Соединитель B

Контакт Цвет и функции соединителя A и B

A4

Желтый

Батарея

A5

Синий/Белый

Регулировка мощности

A6

Оранжевый/Белый

Затемнение

A7

Красный

Зажигание (ACC)

A8

Черный

Подсоединение заземления

B1/B2 Фиолетовый

ª

 /

Фиолетовый/Черный

·

Правый динамик (задний)

B3/B4 Серый

ª

 / Серый/Черный

·

Правый динамик (передний)

B5/B6 Белый

ª

 / Белый/Черный

·

Левый динамик (передний)

B7/B8 Зеленый

ª

 / Зеленый/

Черный

·

Левый динамик (задний)

Подсоединение соединителей ISO для некоторых

автомобилей VW/Audi или Opel (Vauxhall)

Вам может потребоваться модифицировать

проводку прилагаемого жгута проводки, как это

показано на рисунке ниже.

*

5

Желтый (Провод аккумуляторной батареи)

Красный (Провод зажигания)

Красный (A7)
Желтый (A4)

См. стр. 52.

См. стр. 52.*

2

См. стр. 52.*

2

*

3

Красный

(Провод зажигания)

Устройство

Желтый

(Провод

аккумуляторной

батареи)

Автомобиль

Красный (A7)

Желтый (A4)

Проводка по умолчанию
