ПОДСОЕДИНЕНИЕ/УСТАНОВКА

❏

Процедура установки

1

  В целях предотвращения короткого

замыкания, извлеките ключ из
замка зажигания и отсоедините

·

аккумуляторной батареи.

2

  Надлежащим образом выполните

проводные соединения для каждого
устройства.

3

  Подсоедините провода динамиков из

жгута проводки.

4

  Возьмите соединитель B жгута проводки

и подсоедините его к соединителю
динамика в автомобиле.

5

  Возьмите соединитель A жгута проводки

и подсоедините его к соединителю
внешнего питания в автомобиле.

6

  Подсоедините соединитель жгута

проводки к устройству.

7

  Установите устройство в автомобиль.

8

  Снова подсоедините

·

 аккумуляторной

батареи.

9

  Нажмите кнопку сброса настроек.

10

  Выполните конфигурацию настроек

<Initial Setup>

. (стр. 4)

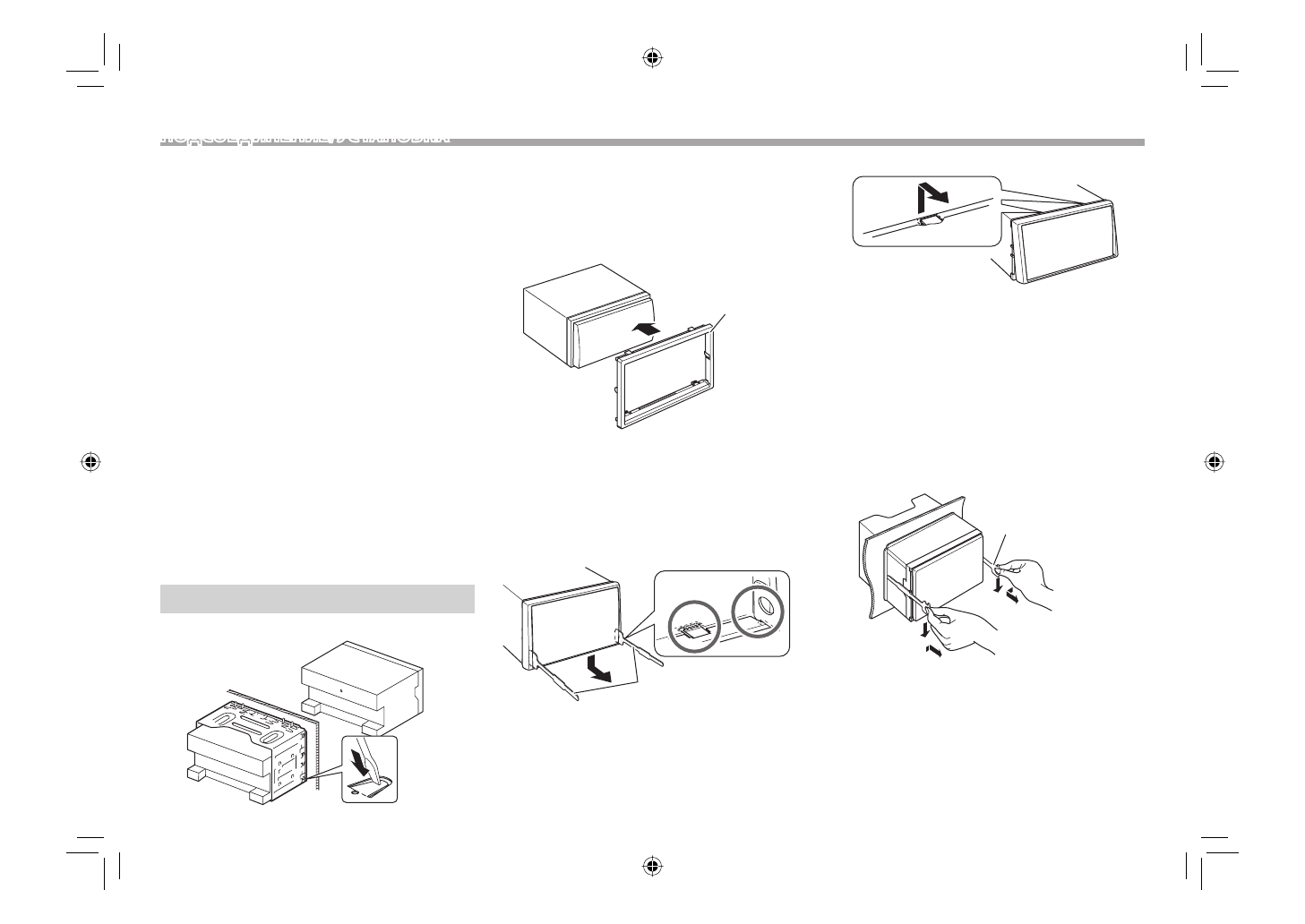

Установка/демонтаж устройства

❏

Установка устройства

•  Согните щитки монтажной муфты с помощью

отвертки или аналогичного инструмента и
установите ее на место.

❏

Установка декоративной панели

Прикрепите декоративную панель (

2

).

2

❏

Снятие декоративной панели

1

  Зацепите захваты на ключе для

демонтажа (

4

) и снимите два фиксатора

в нижней части. Опустите рамку и
потяните ее вперед.

4

2

  Отсоедините две верхние точки.

•  Таким же образом рамку можно снять с верхней

части.

❏

Демонтаж устройства

1

  Снимите декоративную панель.

(См. столбец слева.)

2

  Вставьте два ключа для демонтажа

(

4

), затем потяните их на себя, как это

показано на рисунке, таким образом,
чтобы можно было снять устройство.

4

•  Соблюдайте осторожность, чтобы не получить

травмы от захватов на ключе для демонтажа.
