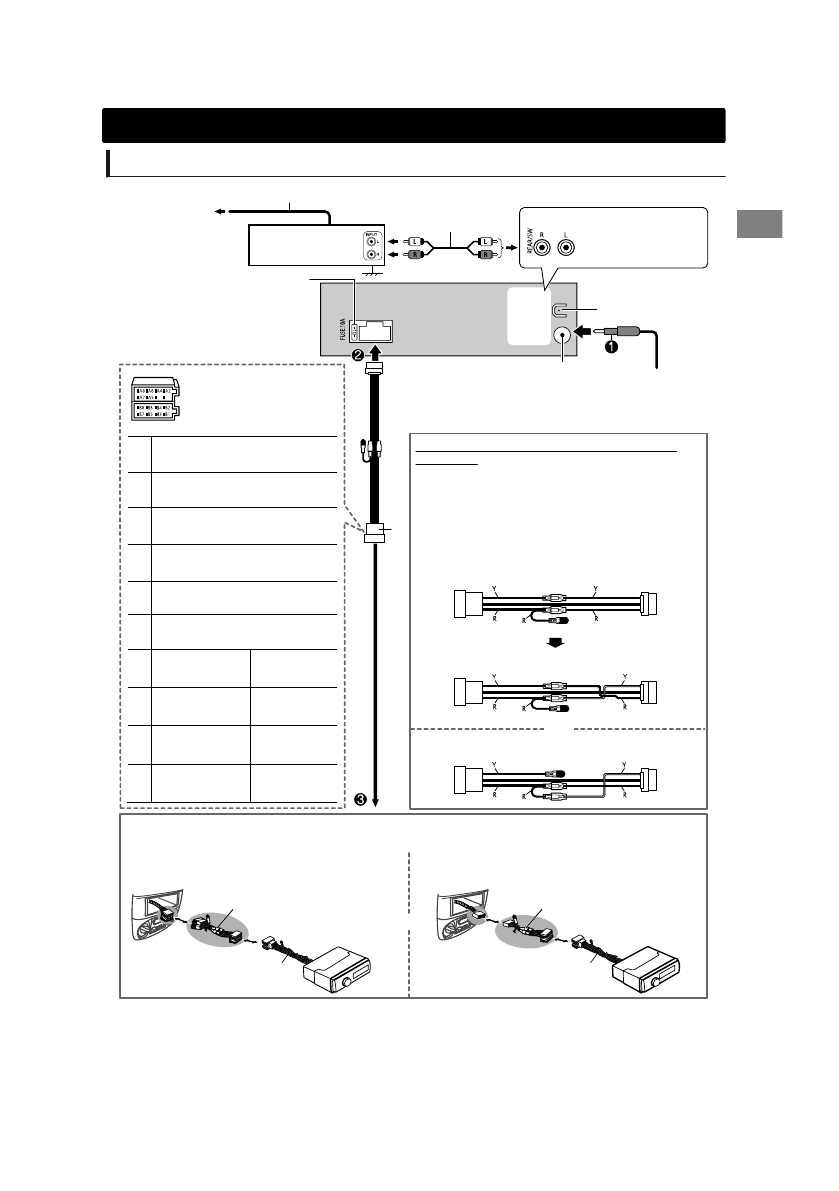

Підключення проводів

D

D

(B)

(A)

D

A5

A6

A2

A4

A7

A8

B1
B2

B3
B4

B5
B6

B7
B8

KD-X200/KD-X150

Підключення задніх
динаміків/сабвуфера

Задня
колонка (ліва)

Зелений

F

Зелений/

чорний

G

Передня
колонка (ліва)

Білий

F

Білий/

чорний

G

Передня
колонка (права)

Сірий

F

Сірий/

чорний

G

Задня колонка
(права)

Багряний

F

Багряний/

чорний

G

Чорний: З’єднання
заземлення

Червоний: Запалювання (ACC)

Оранжевий/білий: Перемикач
управління освітленням автомобіля

Синій/білий: Кабель для
дистанційного управління

Жовтий: Акумулятор

Коричневий: Система
мобільного телефону

Рознімання ISO

ВАЖЛИВО:

 Спеціальна електропроводка (можна придбати окремо), що підходить для вашого

автомобіля, рекомендується для з’єднання пристрою з вашим автомобілем.

Спеціальна електропроводка
(можна придбати окремо)

Спеціальна електропроводка
(можна придбати окремо)

Якщо ваш автомобіль НЕ оснащений
виводом за стандартом ISO

Якщо ваш автомобіль оснащений
виводом за стандартом ISO

Змінена схема з’єднання рознімань 2

або

або

Змінена схема з’єднання рознімань 1

Початкова схема з’єднання рознімань

R: Червоний

Y: Жовтий

Якщо пристрій не вмикається зі зміненими
з’єднаннями 1, використайте змінене з’єднання 2.

Можливо, виявиться необхідним змінити, як
зображено на малюнку, схему джгута проводів

D

,

що входить до комплекту.

Для деяких авто марки VW/Audi або Opel
(Vauxhall)

Рознімання антени

Тильна клема
заземлення

До синього/
білого кабелю
джгута
проводів

D

Кабель для дистанційного управління*

1

Запобіжник 10 А

Підсилювач JVC

Сигнальний шнур*

1

*1

Не входить до комплекту поставки.
