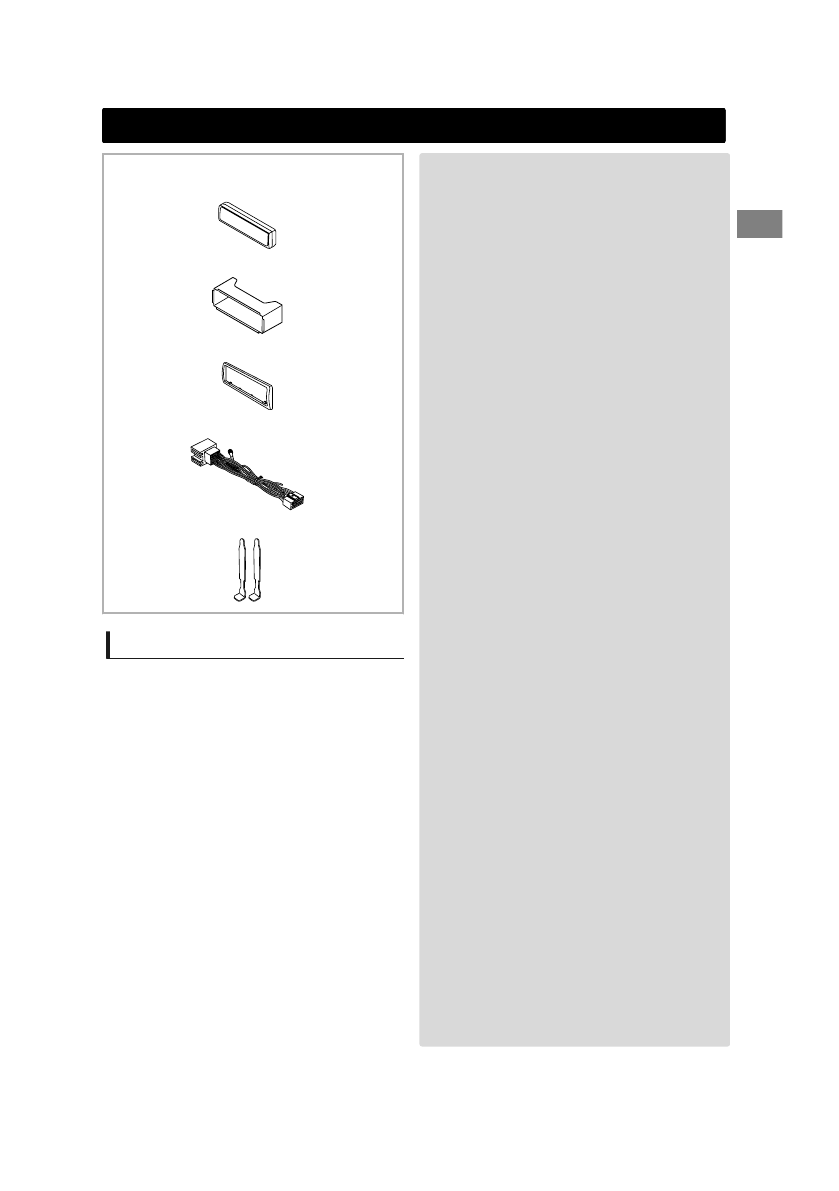

Список деталей для монтажу

 Передня панель (x1)

!

 Монтажний кожух (x1)

"

 Знімна пластина (x1)

#

 Підключення проводів (x1)

$

 Ключ для демонтажу (x2)

Основні процедури

1

Вийміть ключ з замка запалювання,
потім відключіть клему

 акумулятора

автомобіля.

2

Правильно підключіть всі кабелі.
(

'

 стор. 21)

3

Встановіть прилад у своєму автомобілі.
(

'

 стор. 20)

4

Повторно підключіть клему

акумулятора автомобіля.

5

Скидання настройок пристрою.
(

'

 стор. 3)

Попередження

Автомагнітола призначена лише для
встановлення на автомобілях з джерелом
живлення 12

В постійного струму і

підключенням мінусового проводу до маси.

Відключіть негативний контакт акумулятору
перед підключенням кабелів та монтажем.

Не підключайте кабелі батареї (жовті) та
кабель запалення (червоний) до шасі
автомобіля або кабелю заземлення (чорний),
щоб уникнути короткого замикання.

Ізолюйте непідключені кабелі за допомогою
вінілової стрічки, щоб уникнути короткого
замикання.

Переконайтеся у тому, що після закінчення
встановлення пристрою, виконано його
заземлення на шасі авто.

Застереження

Задля безпеки, доручіть цю роботу фахівцям.
Зверніться до дилера автомагнітоли.

Цей пристрій призначений для встановлення
до консолі автомобіля. Не торкайтеся
металевих деталей цього пристрою у процесі
та протягом певного часу після завершення
експлуатації. Температура металевих деталей,
наприклад, радіатора охолодження та кожуху,
значно підвищується.

Не підключайте кабелі

 динаміка до шасі

автомобіля, кабелю заземлення (чорний) або
паралельно до обох.

Підключіть динаміки з максимальною
потужністю більше 50 Вт. Якщо максимальна
потужність динаміків нижче 50 Вт, змініть
настройку

<

AMP GAIN

>

, щоб уникнути

пошкодження динаміків. (

'

 стор. 12)

Встановіть пристрій під кутом 30º або менше.

Якщо підвіска електрокабелів вашого
автомобіля не має клеми запалення,
підключіть кабель запалення (червоний) до
клеми на коробці запобіжників автомобіля,
що забезпечує живлення 12

В постійного

струму та вмикається та вимикається за
допомогою ключа запалення.

Після установки приладу слід перевірити
справність стоп-сигналів, сигнальних вогнів,
двірників тощо.

Якщо запобіжник перегорить, спочатку
переконайтеся, що кабелі не торкаються шасі
автомобіля, а потім замініть старий
запобіжник на новий з такими ж
характеристиками.

Встановлення/З’єднання

Встановлення/З’єднання

УКРАЇНА
