РУССКИЙ

17

Data Size:

B6L (182 mm x 128 mm)

Book Size:

B6L (182 mm x 128 mm)

Список деталей для
установки

(A)

 Передняя панель

(C)

  Посадочный корпус

(B)

 Декоративная панель

(D)

 Жгут проводов

(E)

  Ключ для демонтажа

При подсоединении внешнего усилителя
подсоедините его провод заземления к корпусу
автомобиля, чтобы предотвратить повреждение
устройства.

STEERING

WHEEL

REMOTE

KD-R671

KD-R571 / KD-R474 / KD-R472 /

KD-R471

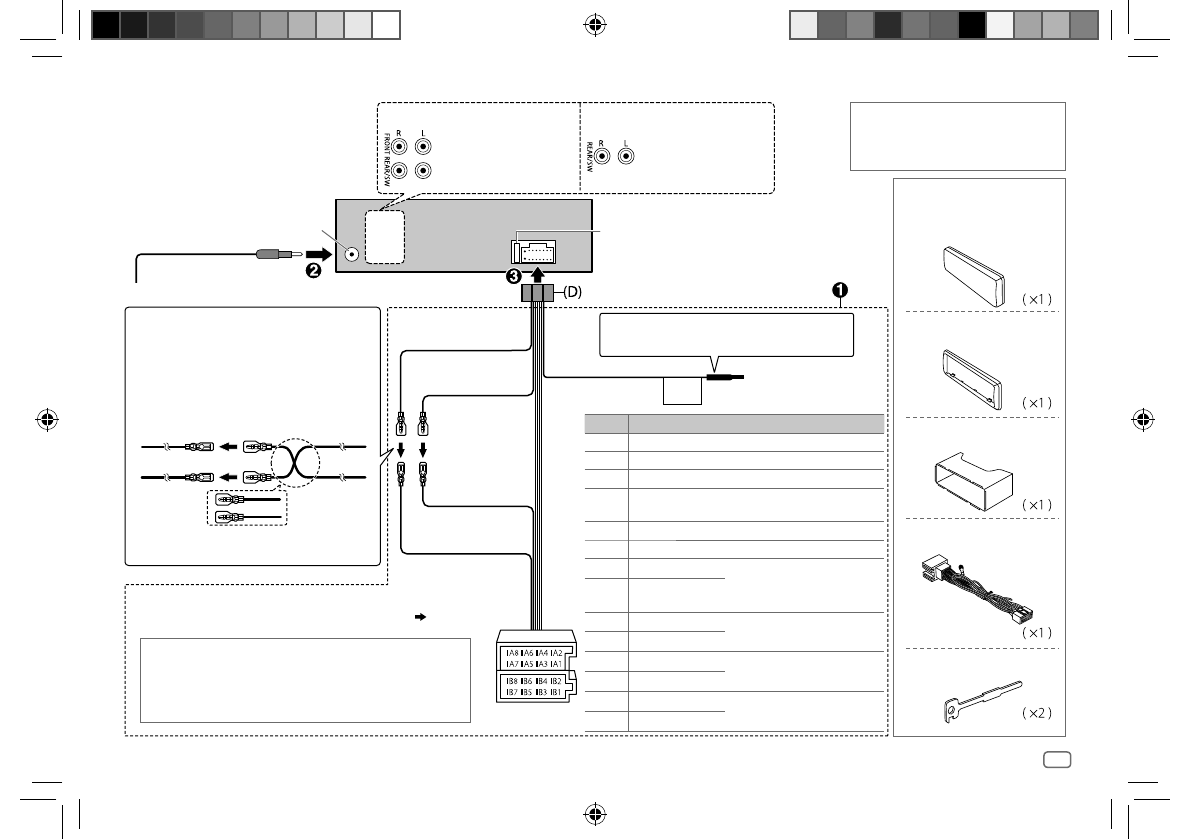

Подключение проводов

Предохранитель (10 A)

Разъем для антенны

Лампа синяя/жёлтая

(Провод дистанционного
управления с руля)

К адаптеру дистанционного
управления с руля

Жёлтый (A4)

Kрасный (Kабель зажигания)

Kрасный (A7)

Жёлтый (Kабель батареи)

Контакт

Цвет и функция

A2

Коричневый

: Система мобильного телефона

A4

Жёлтый

: Аккумулятор

A5

Синий/белый

: Управление питанием

A6

Оранжевый/белый

: Переключатель управления

освещением автомобиля

A7

Kрасный

: Зажигание (АCC)

A8

Чёрный

: Заземляющее соединение (земля)

B1

Фиолетовый

]

: Задний динамик (справа)

B2

Фиолетовый/чёрный

[

B3

Cерый

]

: Передний динамик (справа)

B4

Серый/чёрный

[

B5

Белый

]

: Передний динамик (слева)

B6

Белый/чёрный

[

B7

Зелёный

]

:  Задний динамик (слева)

 *

B8

Зелёный/чёрный

[

Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)

Возможно, потребуется изменить схему соединений для
прилагаемого жгута проводов, как показано на рисунке.

Устройство

Автомобиль

A7 (Красный)

Kабель зажигания
(Kрасный)

A4 (Жёлтый)

Схема соединений по умолчанию

Kабель батареи
(Жёлтый)

Если соединение не выполняется, не вытаскивайте

кабель из наконечника.

Выходные разъемы задних
динамиков/низкочастотного
динамика

*  Вы также можете подсоединить низкочастотный динамик напрямую без

внешнего усилителя низкочастотного динамика. Для настройки,

10

.

Разъемы ISO

Если в автомобиле отсутствует разъем ISO

Рекомендуется устанавливать устройство с использованием имеющегося
в продаже жгута проводов, специально предназначенного для вашего
автомобиля, и, в целях вашей безопасности, поручить эту работу
профессионалам. Обратитесь к поставщику автомобильных аудиосистем.

Фронтальный выход
Выходные разъемы задних

динамиков/низкочастотного

динамика
