16

Data Size:

B6L (182 mm x 128 mm)

Book Size:

B6L (182 mm x 128 mm)

 Предупреждение

•  Устройство можно использовать только с источником питания 12 В постоянного тока с

отрицательным заземлением.

•  Отключите отрицательную клемму аккумулятора перед подключением проводов и

монтажом.

•  Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения

(красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить
короткое замыкание.

•  Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое

замыкание.

•  После установки обязательно заземлите данное устройство на корпус автомобиля.

 Внимание

•  В целях безопасности работа по подключению проводов и монтажу должна

выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.

•  Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к

металлическим деталям устройства в процессе и на протяжении некоторого времени
после завершения эксплуатации устройства. Температура металлических деталей, таких
как радиатор охлаждения и кожух, существенно повышается.

•  Не подключайте провода динамиков

 к корпусу машины, проводу заземления

(чёрный) или параллельно.

•  Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная

мощность динамиков менее 50 Вт, измените значение параметра

[AMP GAIN]

,

чтобы не повредить динамики.

(

10)

•  Установите устройство под углом менее 30º.
•  Если в электропроводке транспортного средства нет клеммы зажигания, подключите

провод высокого напряжения (красный) к клемме на блоке плавких предохранителей,
которая обеспечивает питание с напряжением 12 В постоянного тока и которая
включается и выключается ключом зажигания.

•  Держите все кабели вдали от тепловыделяющих металлических частей.
•  После установки устройства, убедитесь в том, что все осветительные и электронные

приборы вашего автомобиля работают в прежнем режиме.

•  Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются

корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура
1

Извлеките ключ из замка зажигания, затем
отсоедините разъем

 автомобильного аккумулятора.

2

Правильно подключите провода.

  См.

раздел

“Подключение

проводов”.

(

17)

3

Установите устройство в вашем автомобиле.

    См. раздел “Установка устройства (установка в приборную панель)”.

4

Подключите клемму

 автомобильного аккумулятора.

5

Выполните сброс устройства.

(

3)

У

С

Т

АНОВК

А И ПО

ДК

ЛЮ

ЧЕНИЕ

Порядок извлечения
устройства

При установке без посадочного корпуса
1

Снимите посадочный корпус и декоративную
панель с устройства.

2

Совместите отверстия в устройстве (с обеих
сторон) с монтажной консолью автомобиля и
закрепите устройство винтами (которые можно
приобрести в магазине).

 Используйте только специальные винты. Использование неподходящих

винтов может привести к повреждению устройства.

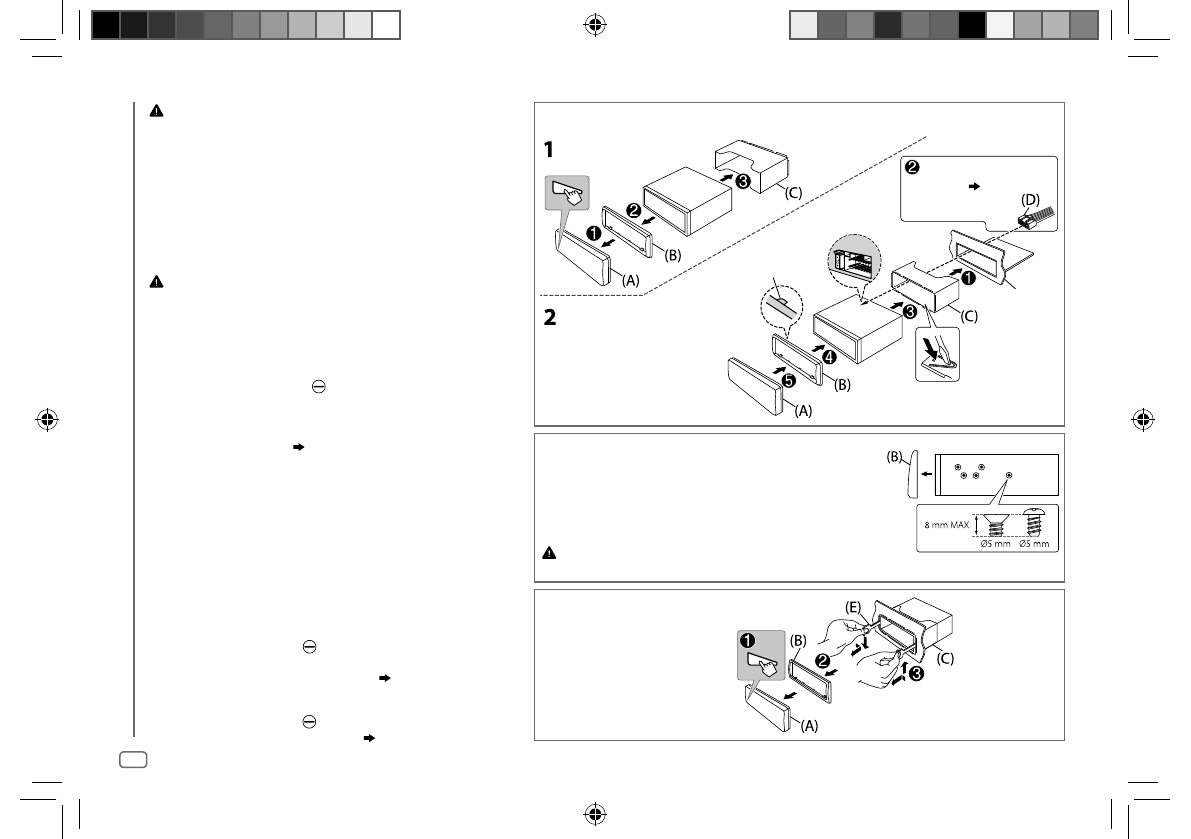

Установка устройства (установка в приборную панель)

Подключите необходимые
провода.

(

17)

Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса.

Фиксатор вверху

Перед сборкой расположите
декоративную панель, как
показано.

Приборная
панель
автомобиля
