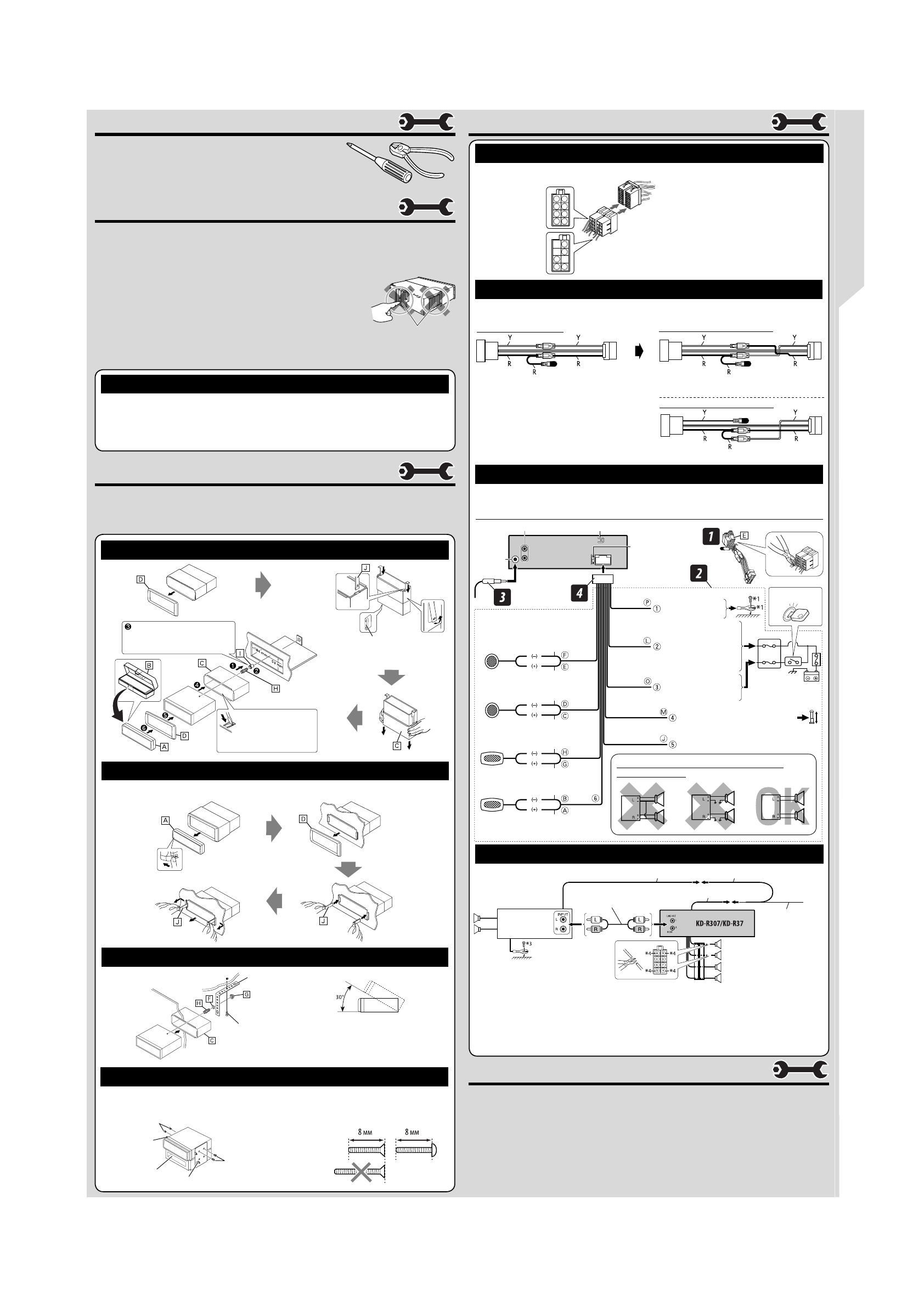

4– RU
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Монтаж
Выполните необходимые подключения
контактов, как показано на оборотной
стороне этой инструкции.
Отогните соответствующие
фиксаторы,
предназначенные для
прочной установки корпуса.
Устанавливайте устройство таким образом,
чтобы не повредить предохранитель,
расположенный сзади.
Удаление устройства
Перед удалением устройства освободите заднюю часть.
При использовании дополнительной стойки
Установите устройство под
углом менее 30°.
Винт (дополнительно)
Стойка (дополнительно)
Стена
Приборная панель
При установке устройства без использования муфты
Крепежные винты
(M5 × 8
мм
)
*
Карман
Крепежные винты (M5 × 8
мм
)
*
Кронштейн
*
Кронштейн
*
* Hе входит в комплект поставки.
В автомобиле Тойота, например, сначала извлеките автомобильный радиоприемник и установите устройство на
место.
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
•
Сработал предохранитель.
* Правильно ли подключены черный и красный провода?
•
Питание не включается.
* Подключен ли желтый провод?
•
Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода
громкоговорителей?
•
Звук искажен.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L)
громкоговорителей?
•
Шум мешает звучанию.
* Соединен ли находящийся сзади зажим заземления
с шасси автомобиля с помощью более короткого и
тонкого шнуров?
•
Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L)
громкоговорителей?
•
Приемник не работает.
* Выполнена ли перенастройка приемника?
Ï
Шайба (њ5) .................................................................. 1
Ì
Фиксирующая гайка (M5) ........................................... 1
Ó
Крепежный болт (M4 × 5 мм ; M5 × 12,5 мм) .......... 1
È
Резиновый чехол ........................................................ 1
Ô
Рычаги ......................................................................... 2
Å
панель управления ..................................................... 1
ı
Жесткий футляр ........................................................... 1
Ç
Муфта ........................................................................... 1
Î
Декоративную панель ................................................ 1
‰
Кабель питания ........................................................... 1
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Пурпурный
Передний динамик
(слева)
К удаленному проводу другого
оборудования или антенны (макс. 200 мА)
Синий с белой
полосой
Красный
К вспомогательному
разъему в блоке
предохранителя
К разъему фазы в
блоке предохранителя
(минуя блок зажигания)
(постоянный 12 В)
Желтый
*
2
К металлическому
корпусу или шасси
автомобиля
Черный
Переключатель
зажигания
Предохранитель 15 A
Блок
предохранителя
Задний динамик
(слева)
Задний динамик
(справа)
Передний динамик
(справа)
Белый с черной полосой
Задний разъем заземления
Разъем
эфирной
связи
Серый с черной полосой
Зеленый
Серый
Зеленый с черной полосой
Пурпурный с черной полосой
Белый
Подключение без использования разъема ISO
Используйте провод переднего
динамика, если используется система из
двух динамиков.
К системе сотового телефона
Коричневый
Разъем “line out” заднего динамика
Перед началом подключений:
Тщательно проверьте проводку в автомобиле. Неправильное подключение может
привести к серьезному повреждению устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля
могут быть разного цвета.
*
1
Hе входит в комплект поставки.
*
2
Этот провод необходимо подключить для проверки работы устройства до установки, иначе устройство нельзя
будет включить.
*
3
Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в месте,
не покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод).
Невыполнение этого требования может привести к повреждению данного устройства.
*
4
Отрежьте провода задних громкоговорителей разъема ISO и подсоеди ните их к усилителю.
Задние
громкоговорители
Провод внешнего устройства
Провод внешнего устройства (cиний с белой полосой)
К удаленному
проводу другого
оборудования или
антенны
Разъем Y
*
1
JVC-усилитель
Подключение внешнего усилителя
Передние
громкоговорители
Задние
громкоговорители
Кабель сигнала
*
1
E
F
B
D
H
G
A
C
N
J
I
K
M
L
P
O
• Подключите разъемы ISO, как показано на рисунке.
От корпуса автомобиля
Разъем ISO шнура питания, входящего в комплект поставки
Вид со стороны выводов
Возможно, потребуется изменить схему соединений для прилагаемого шнура питания, как показано на рисунке.
• Перед установкой приемника обратитесь к авторизованному агенту по продажам автомобильных систем
Исходная схема соединений
Преобразованная схема соединений
1
Если приемник не включается, используйте
преобразованную схему соединений
2
.
Разъем ISO
Y: Желтый
R: Красный
Преобразованная схема соединений
2
Если автомобиль оснащен разъемом ISO
Для некоторых автомобилей VW/Audi или Opel (Vauxhall)
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению
громкоговорителей
ПОДГОТОВКА
Это устройство разработано для эксплуатации на
12 В постоянного напряжения
с минусом на массе
. Если Ваш автомобиль не имеет этой системы, требуется
инвертор напряжения, который может быть приобретен у дилера автомобилнего
специалиста JVC.
ПРЕДУПРЕЖДЕНИЯ
Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и
осуществить все подключения перед установкой устройства.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
Примечания:
• Заменяйте предохранитель другим предохранителем указанного класса. Если
предохранитель сгорает слишком часто, обратитесь к дилеру автомобилнего специалиста
JVC.
• Рекомендуется подключать динамики с максимальной мощностью более 50 Вт (к
задней и передней панели устройства, с полным сопротивлением от
4
Ω до
8
Ω). Если
максимальная мощность менее 50 Вт, измените значение настройки “
AMP GAIN
”, чтобы
предотвратить повреждение динамиков (см. раздел “Операции с меню”).
• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы изолирующей лентой.
• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.
Список деталей для установки и подключения
УСТАНОВКА
На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы, касающиеся установки,
обратитесь к Вашему дилеру автомобилнего специалиста JVC или в компанию, поставляющую соответствующие
принадлежности.
• Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.
Радиатор
