17

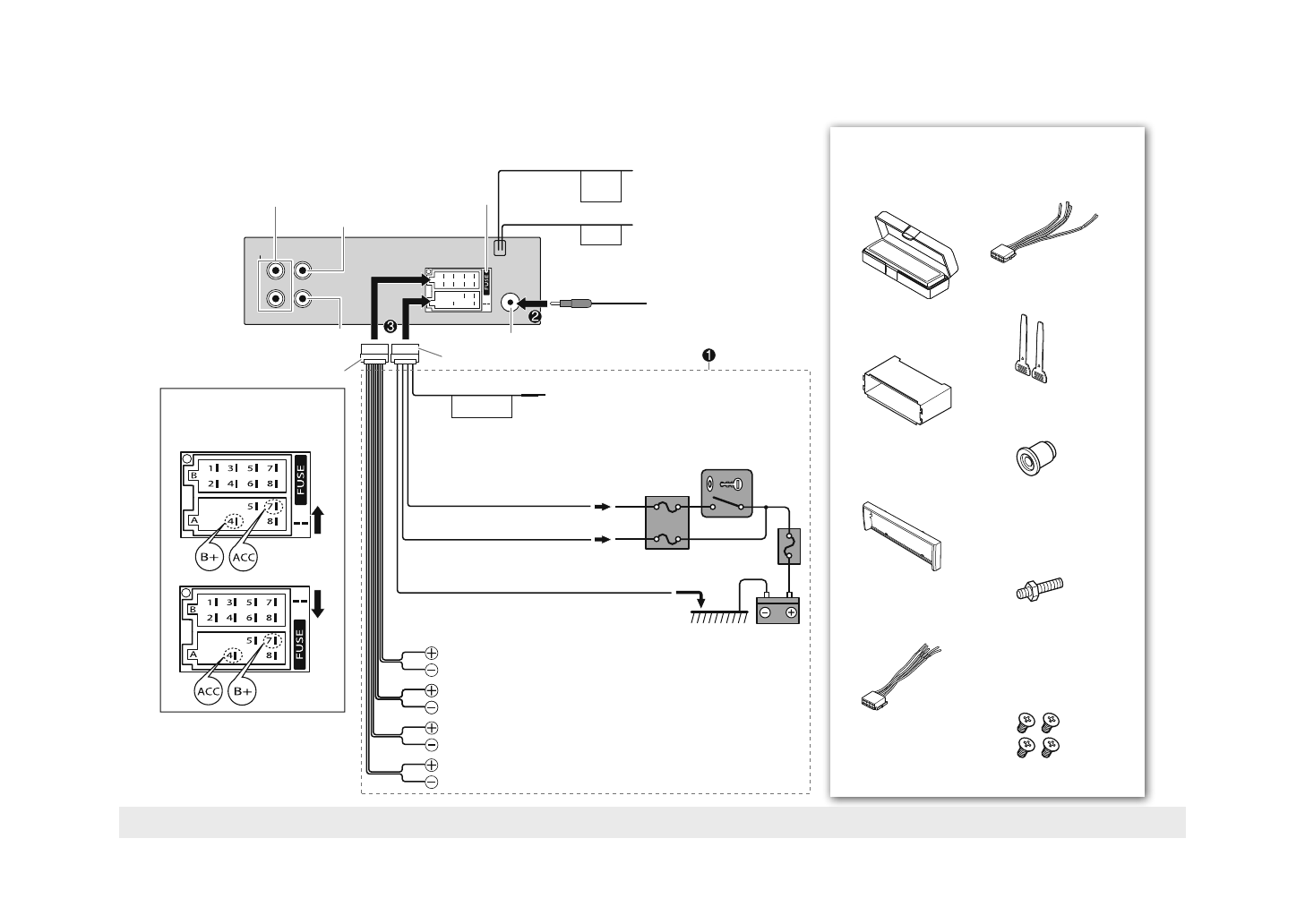

Проводные соединения
Измените положение FUSE, чтобы
изменить положение контакта
ACC и B+ на разъеме ISO.
Список деталей для установки
PARKING
BRAKE
Video Out
Camera In
Rear
L
R
ACC
B+
REVERSE
GEAR
SIGNAL
D
E
POWER ANT/
REMOTE OUT
*
Видеосигнал не выводится на
разъем видеовыхода, когда
источник установлен на
[TUNER]
или
[Front AUX]
.
Плавкий предохранитель
(15 A)
Антенный разъем
Антенный шнур
Вход с камеры заднего вида
Видеовыход
*
К фонарям заднего хода
(требуется в случае использования
камеры заднего вида)
Фиолетовый/Белый
Светло-
зеленый
Подсоедините к жгуту проводки
выключателя обнаружения
стояночного тормоза автомобиля.
На разъем регулировки мощности, если
используется опционный усилитель мощности,
или на разъем контроля антенны (макс. 150 мА)
Аудиовыход (Задний)
Блок плавких
предохранителей автомобиля
Аккумуляторная
батарея
Замок зажигания автомобиля
Красный (Провод зажигания)
Синий
Желтый (Провод аккумуляторной
батареи)
Черный (Провод заземления)
К металлическому кузову или шасси автомобиля
Белый
ª
/ Белый/Черный
·
: К переднему динамику (левый)
Серый
ª
/ Серый/Черный
·
: К переднему динамику (правый)
Зеленый
ª
/ Зеленый/Черный
·
: К заднему динамику (левый)
Фиолетовый
ª
/ Фиолетовый/Черный
·
: К заднему динамику
(правый)
A
Передняя панель/Кожух
передней панели
B
Монтажная муфта
C
Декоративная панель
D
Шнур питания
F
Демонтажные ключи
G
Резиновая прокладка
H
Монтажный винт
— M5 × 12 мм
I
Болты с плоской
головкой — M5 × 8 мм
E
Акустический кабель
