16
Установка/Подключение
Предупреждение
• Данное устройство может использоваться только с питание от источника постоянного
тока напряжением 12 В с отрицательным заземлением.
• Перед подсоединением проводки и монтажом отсоедините отрицательную клемму
аккумуляторной батареи.
• В целях предупреждения короткого замыкания, не подсоединяйте провод
аккумуляторной батареи (желтый) и провод системы зажигания (красный) к шасси
автомобиля или к проводу заземления (черный).
• В целях предупреждения короткого замыкания, изолируйте неподсоединенные провода
с помощью виниловой ленты.
• Обязательно снова заземляйте данное устройство на шасси автомобиля после установки.
Осторожно
• В целях обеспечения безопасности предоставьте выполнение работ по прокладке
проводки и монтажу профессионалам. Обратитесь за консультацией к дилеру
автомобильной аудиотехники.
• Устанавливайте данное устройство в консоль вашего автомобиля. Не касайтесь
металлических частей данного устройства во время и непосредственно после
завершения эксплуатации устройства. Металлические части, например теплосъемник и
корпус, могут нагреваться.
• Не подсоединяйте акустические провода динамика
·
к шасси автомобиля, проводу
заземления (черный) или параллельно.
• Монтируйте устройство под углом менее 30°.
• Если в жгуте проводки вашего автомобиля отсутствует разъем системы зажигания,
подсоедините провод системы зажигания (красный) к разъему в блоке предохранителей
автомобиля, который обеспечивает питание постоянным током напряжением 12 В и
включается и выключается ключом зажигания.
• После того как устройство будет установлено, проверьте корректность работы стоп-
сигналов, указателей поворота, стеклоочистителей и другого оборудования автомобиля.
• Если плавкий предохранитель перегорит, сначала убедитесь в том, что провода не
соприкасаются с шасси автомобиля, затем замените старый предохранитель на новый
того же номинала.
Базовая процедура
1
Выньте ключ из замка зажигания, затем отсоедините
отрицательную клемму
·
аккумуляторной батареи
автомобиля.
2
Подсоедините провода надлежащим образом.
См. Проводные соединения.
(
➜
17)
3
Установите устройство в автомобиль.
См. Установка устройства (монтаж в приборной панели).
4
Подсоедините отрицательную клемму
·
аккумуляторной батареи автомобиля.
5
Перенастройте приемник.
(
➜
4)

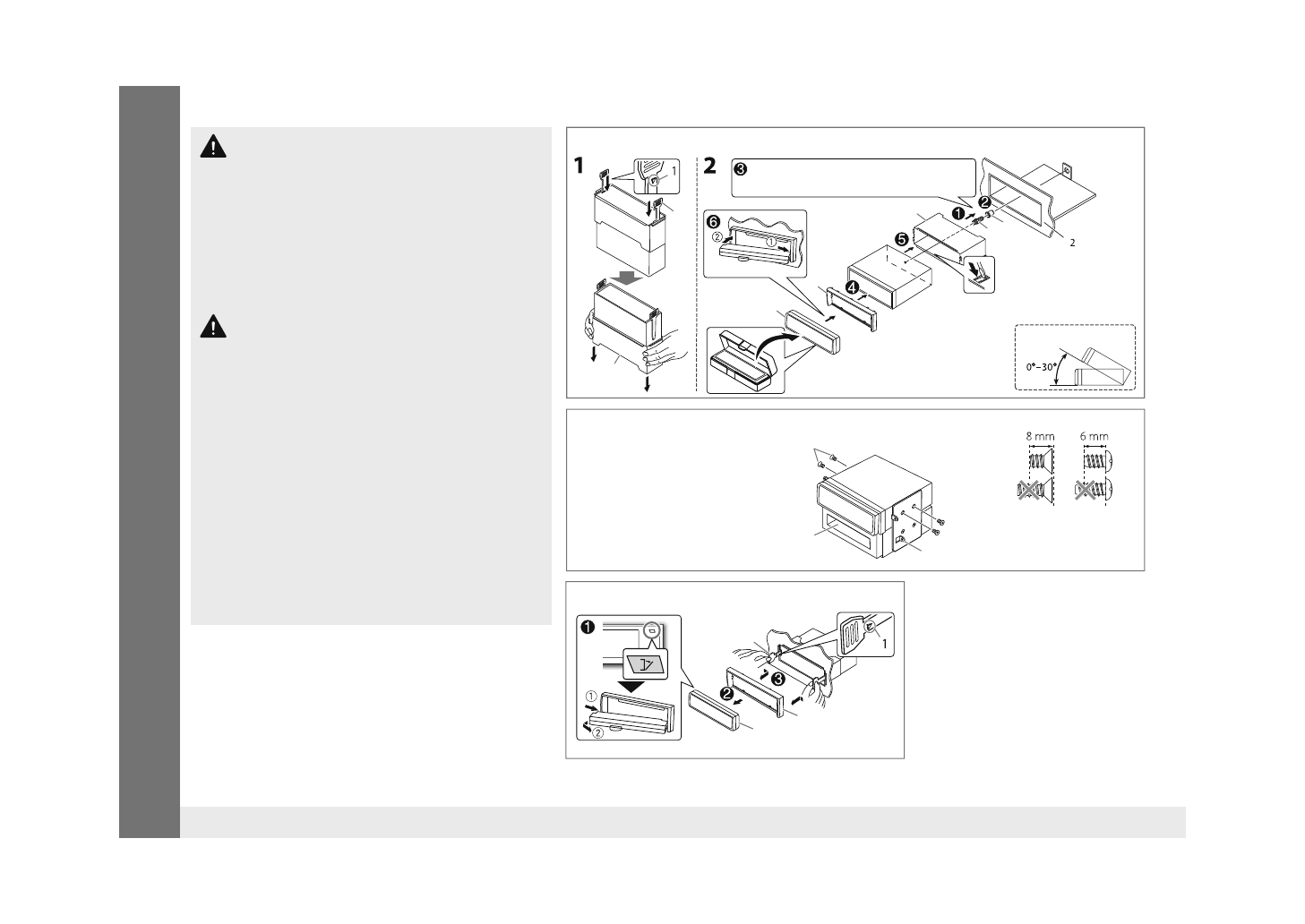

Установка устройства (монтаж в приборной панели)
При установке без монтажной муфты
Как демонтировать устройство
Кронштейн (не входит в комплект поставки)
Карман
Винты с плоской головкой (прилагаются в
комплекте поставки (
I
): M5 × 8 мм) или
винты с полукруглой головкой (не прилагаются
в комплекте поставки: M5 × 6 мм)
B
F
*
*
B
C
A
H
G
*
1
Вставляя демонтажные ключи,
располагайте их стороной с
выступом, обращенной внутрь.
*
2
Если отверстие в панели вашего
автомобиля слишком маленькое для
размещения устройства, обрежьте
верхний и нижний края отверстия в
панели от 0,5 мм до 3 мм.
Выполните необходимую проводку.
(
➜
17)
Согните соответствующие
щитки для плотного
удержания монтажной
муфты на месте.
F
C
A
*
