Установка/Подключение

Подключение

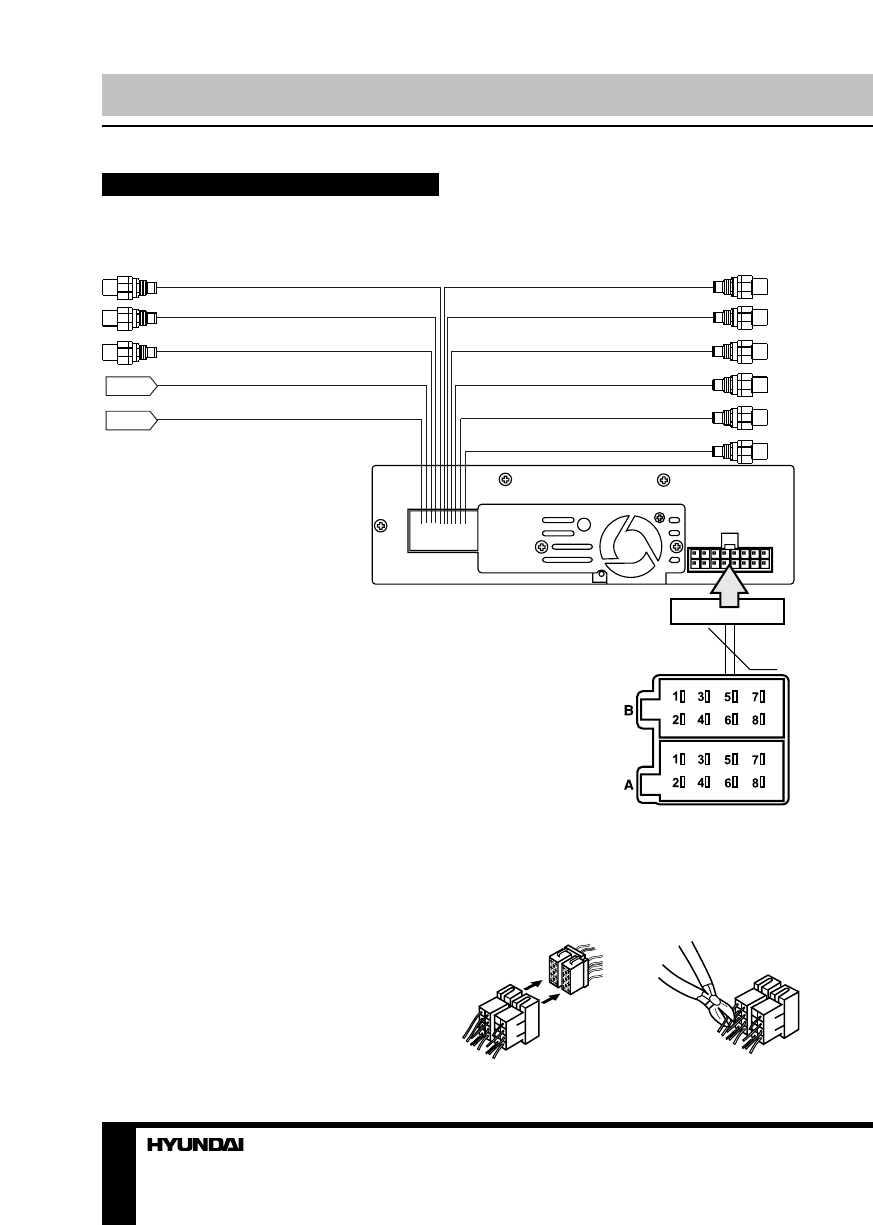

Схема электрических соединений

Камера заднего вида

(черный провод с желтой головкой)

Аудиовыход задней зоны правый

(серый провод с красной головкой)

Сабвуфер

(черный провод с зеленой головкой)

Аудиовыход задней зоны левый

(серый провод с белой головкой)

Видеовыход (задняя зона)

(черный провод с желтой головкой)

Линейный выход (фронт) левый

(коричневый провод с белой головкой)

ТВ-антенна

(черный провод с черной головкой)

Линейный выход (фронт) правый

(коричневый провод с красной головкой)

Радиоантенна

(черный провод с черной головкой)

Линейный выход (тыл) левый

(серый провод с белой головкой)
Линейный выход (тыл) правый

(серый провод с красной головкой)

ISO-коннектор

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
