26

27

Установка/Подключение

Установка/Подключение

Подключение

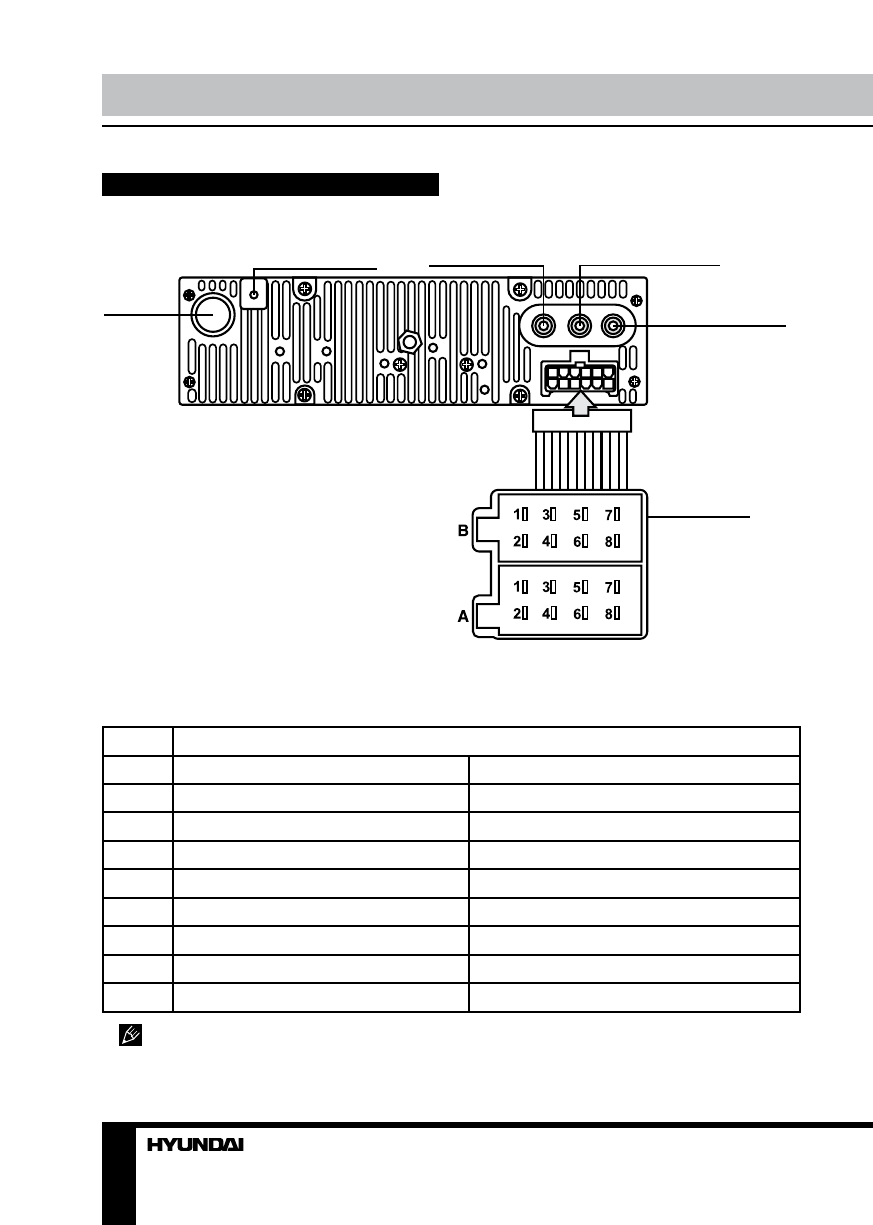

Схема электрических соединений

Парковочный провод (розовый)

Видеовыход (желт.)

Аудиовыход (бел.=лев.)

Аудиовыход (крас.=прав.)

ISO-коннектор

Разъем

для антенны

Таблица проводов ISO-коннектора

Номер

Функция

Разъем A

Разъем B

1

-

Тыловой правый(+) - Фиолетовый

2

-

Тыловой правый(-) - Фиолетовый/Черный

3

-

Фронтальный правый(+) - Серый

4

Питание 12В (+)/желтый (пред. 15 А)

Фронтальн. правый(-) - Серый/Черный

5

Питание антенны/синий

Фронтальный левый(+) - Белый

6

-

Фронт. левый((-) - Белый/Черный

7

Зажигание/красный (предох. 1 А)

Тыловой левый(+) - Зеленый

8

Земля/черный

Тыловой левый(-) - Зеленый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удален-

ного управления дополнительным усилителем.
