Установка/Подключение
Установка/Подключение
Подключение

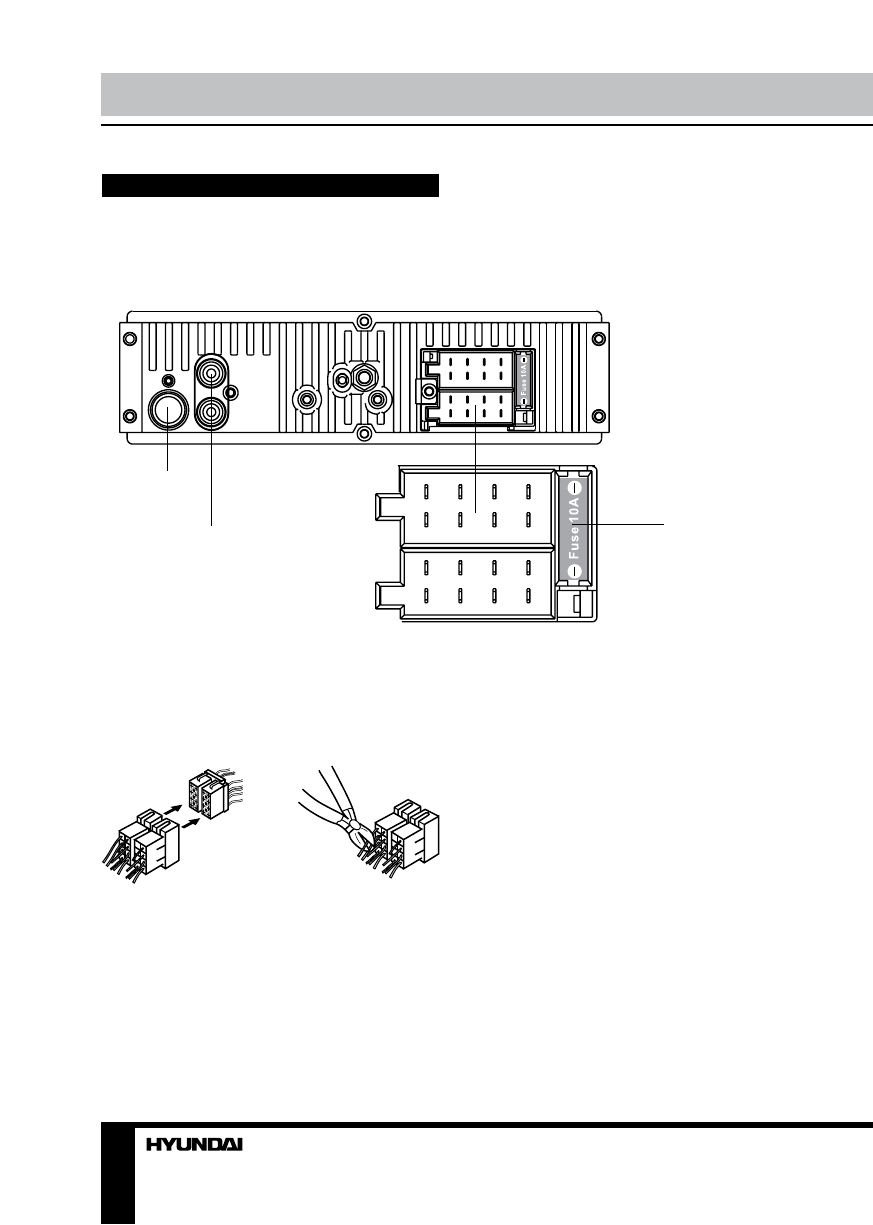

Схема электрических соединений
• Независимо от размера динамиков
следует использовать динамики с сопротив-
лением 4 Ом.
Линейный выход RCA
левый=белый
правый=красный
Предохра-
нитель
Вход для
антенны
A
B
1
1
3
3
5
5
7
7
2
2
4
4
6
6
8
8
• Не допускайте короткого замыкания
проводов динамиков на корпус головного
устройства или автомобиля.
Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
