26
Установка/Подключение

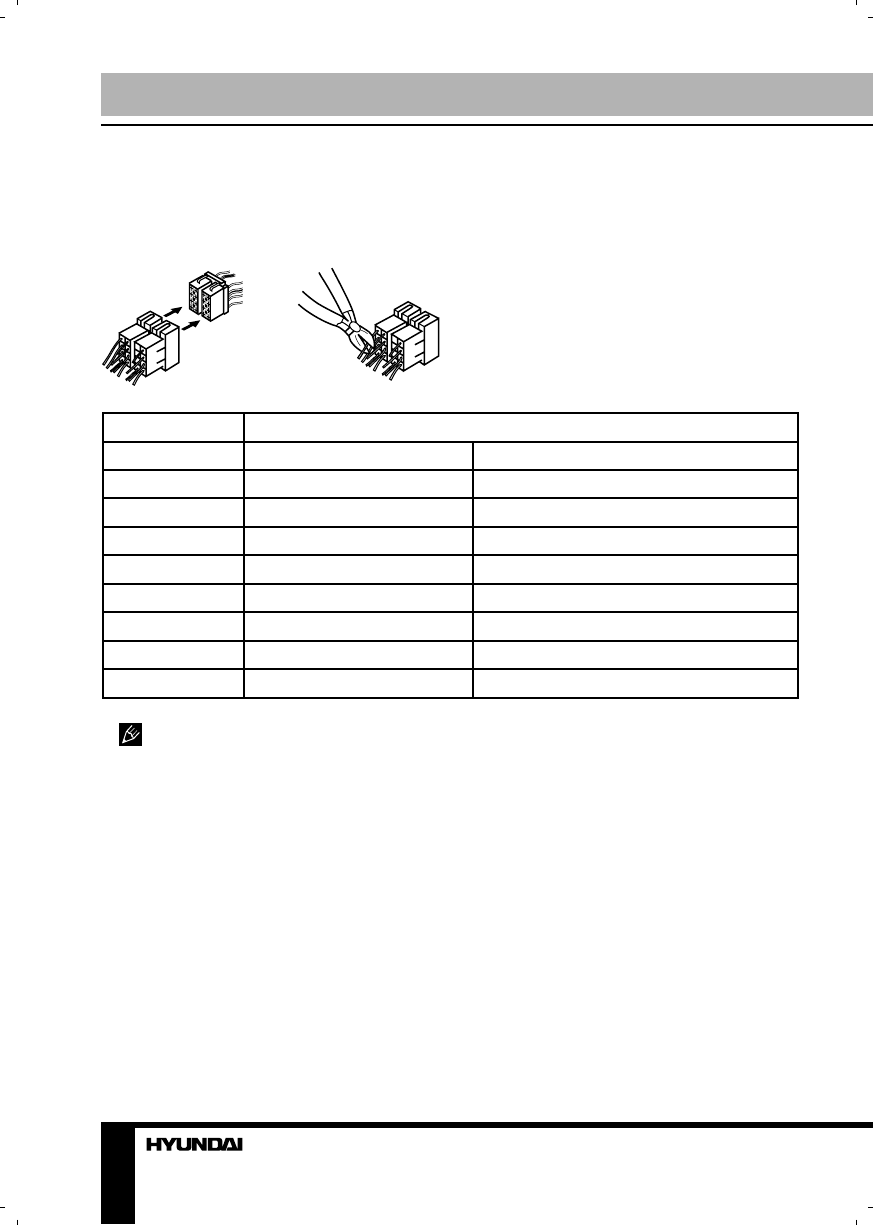

Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Тыловой правый(+)---Синий
2
Тыловой правый(-)---Синий/Белый
3
Фронтальный правый(+)---Серый
4
Питание 12В (+)/желтый
Фронтальн. правый(-)---Серый/Белый
5
Питание антенны/оранжев.
Фронтальный левый(+)---Зеленый
6
Подсветка панели/белый
Фронт. левый((-)---Зеленый/Белый
7
Зажигание/красный
Тыловой левый(+)---Коричневый
8
Земля/черный
Тыловой левый(-)---Коричневый/Белый
Провод подсветки панели подсоеди-
няется к “+” провода габаритных огней.
Провод питания антенны предназначен для
подачи питания на антенну и для удаленного
управления дополнительным усилителем.
Содержание
- 3 Перед началом эксплуатации; Утилизация изделия
- 5 Установка
- 6 Установка декоративной рамки
- 7 Операции со съемной панелью
- 8 Подключение
- 9 Использование разъема ISO; Номер
- 10 Управление устройством; Элементы управления
- 11 Внутренняя панель
- 12 Символы ЖК дисплея
- 13 Основные операции
- 14 Операции с радио
- 15 Функция TA (программы о
- 16 Дополнительные функции
- 18 Примечание по созданию
- 20 Общая информация; Обращение с компакт-дисками
- 21 Устранение неисправностей
- 22 Технические характеристики
