Установка/Подключение
Подключение

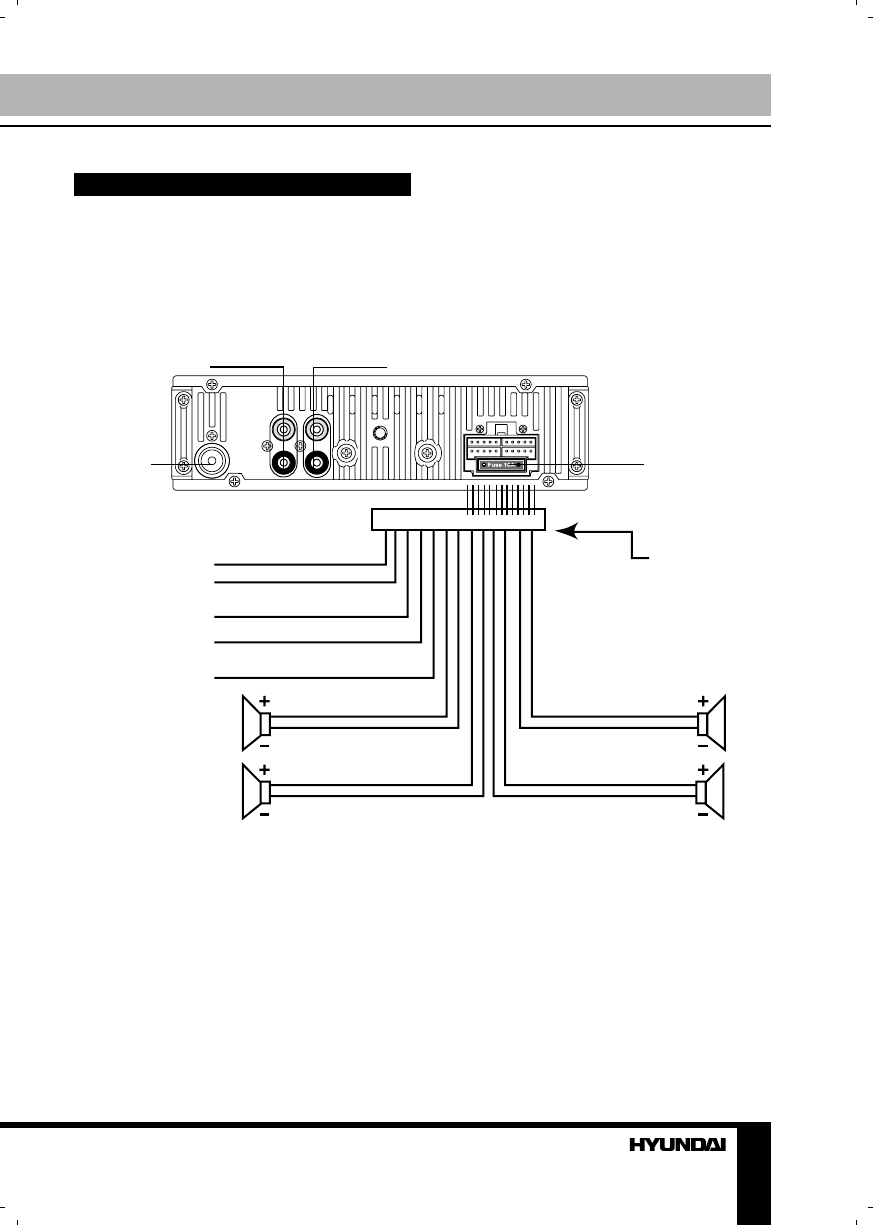

Схема электрических соединений
• Независимо от размера динамиков
следует использовать динамики с сопротив-
лением 4 Ом.
ISO КОННЕКТОР
РАЗЪЕМ ДЛЯ
АНТЕННЫ
ПРЕДОХРАНИТЕЛЬ
БЕЛЫЙ
ПОДСВЕТКА ПАНЕЛИ
ПИТАНИЕ АНТЕННЫ
ЧЕРНЫЙ (ЗЕМЛЯ)
ПИТАНИЕ
ФРОНТ.
4 ом
ФРОНТ.
4 ом
ТЫЛ.
4 ом
ПРАВ.
ДИН.
ТЫЛ.
4 ом
ЛЕВЫЙ
ДИНАМИК
К АККУМУЛЯТОРУ
ПАМЯТЬ B+
ОРАНЖЕВЫЙ
ЖЕЛТЫЙ
КРАСН. +12В
ЗЕЛЕНЫЙ
СЕРЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
СЕРЫЙ/БЕЛЫЙ
КОРИЧНЕВЫЙ
СИНИЙ
КОРИЧНЕВЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
ВЫХОД RCA
ЛЕВ=БЕЛЫЙ
ПРАВ=КРАСН
ВЫХОД
САБВУФЕРА
Х2
• Не допускайте короткого замыкания
проводов динамиков на корпус головного
устройства или автомобиля.
