Использование разъема ISO

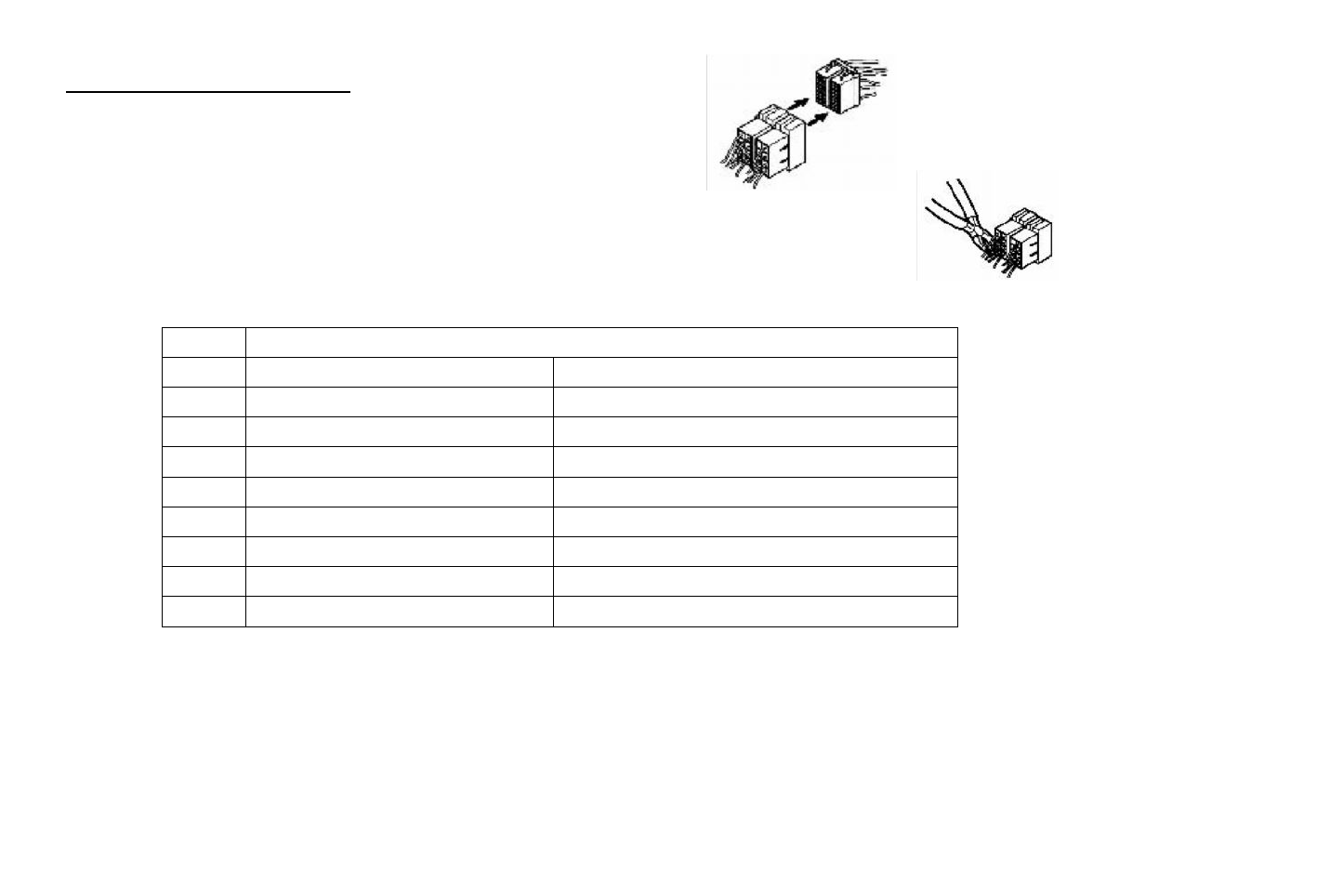

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как

показано на рисунке.

2. Для подключений без разъемов ISO внимательно проверьте все провода

перед подключением, неправильное подключение может привести к
повреждениям изделия. Обрежьте разъем, подключите цветные головки
разъема к шнуру питания батареи в соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

Задний правый(+)---Голубой

Задний правый(-)---Голубой/Белый

Передний правый(+)---Серый

Питание 12В (+)/желтый

Передний правый(-)---Серый/Белый

Авто антенна /синий

Передний левый(+)---Зеленый

Подсветка панели/белый
