26
27
Установка/Подключение
Установка/Подключение
Подключение

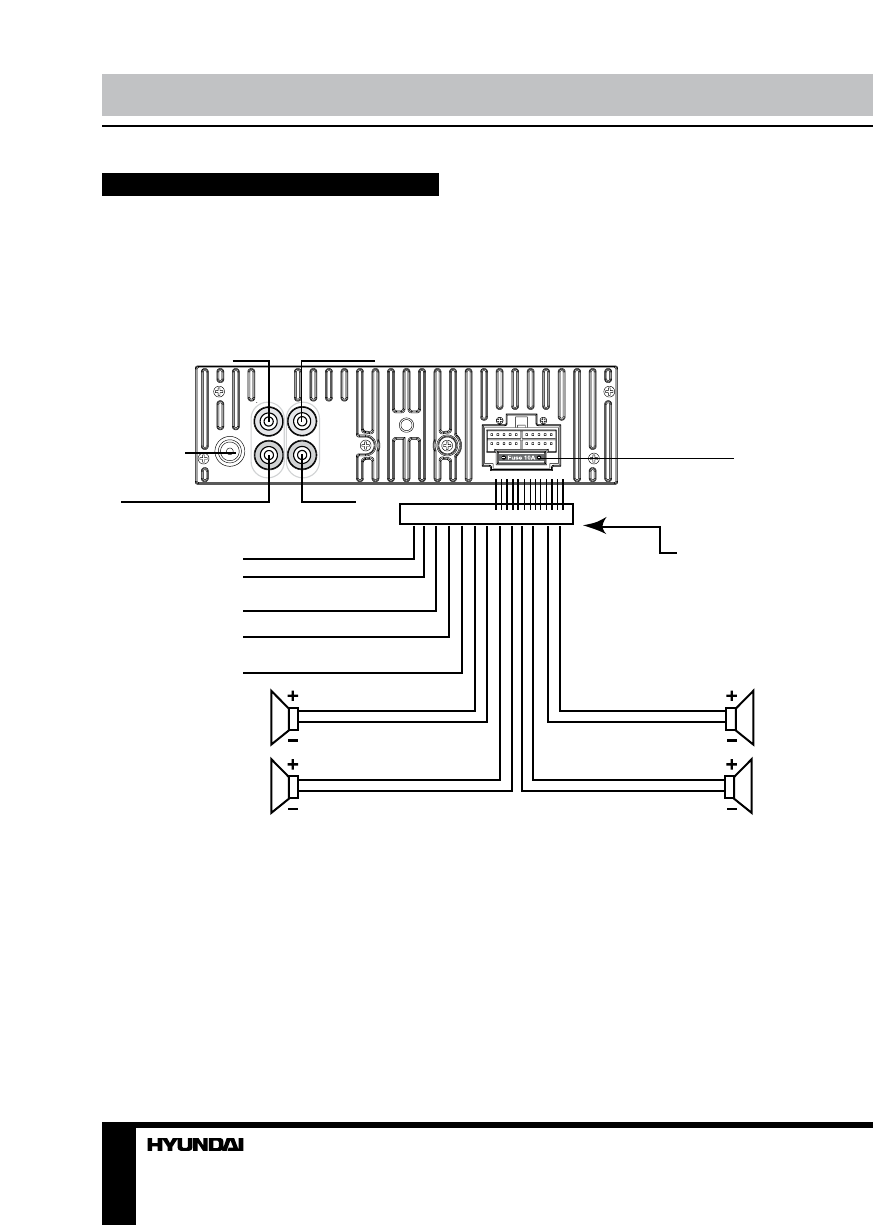

Схема электрических соединений
• Независимо от размера динамиков
следует использовать динамики с сопротив-
лением 4 Ом.
ВЫхОД НА САБВУФЕР 1
ISO КОННЕКТОР
РАЗъЕМ ДЛя
АНТЕННЫ
ВЫхОД НА САБВУФЕР 2
БЕЛЫЙ
ПОДСВЕТКА ПАНЕЛИ
ПИТАНИЕ АНТЕННЫ
ЗЕМЛя
ПИТАНИЕ
ФРОНТ.
4 ом
ФРОНТ.
4 ом
ТЫЛ.
4 ом
ПРАВ.
ДИН.
ТЫЛ.
4 ом
ЛЕВЫЙ
ДИНАМИК
К АККУМУЛяТОРУ
ПАМяТь B+
ОРАНЖЕВЫЙ
ЖЕЛТЫЙ
ЧЕРНЫЙ
КРАСН. +12В
ПРЕДОхРАНИТЕЛь
ЗЕЛЕНЫЙ
СЕРЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
СЕРЫЙ/БЕЛЫЙ
КОРИЧНЕВЫЙ
СИНИЙ
КОРИЧНЕВЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
RCA ВЫхОД ПРАВ.(
красн
.
)
RCA ВЫхОД ЛЕВ. (белый)
• Не допускайте короткого замыкания
проводов динамиков на корпус головного
устройства или автомобиля.
Содержание
- 21 Утилизация изделия
- 23 Установка; Установка устройства
- 24 Снятие устройства; Установка декоративной рамки
- 25 Операции со съемной панелью
- 26 Подключение
- 27 Использование разъема ISO; Номер
- 28 Элементы управления
- 29 Пульт дистанционного управления
- 30 Символы ЖК дисплея
- 32 Операции с радио
- 33 Функция TA (программы о; ка
- 34 Дополнительные функции
- 35 Установка/извлечение диска
- 37 Обращение с компакт-дисками
- 38 Руководство по устранению; Неисправность
- 39 Технические характеристики; Общие
