VX401E/VZ401E

Рук

ов

од

ст

во

по у
ст

ановк

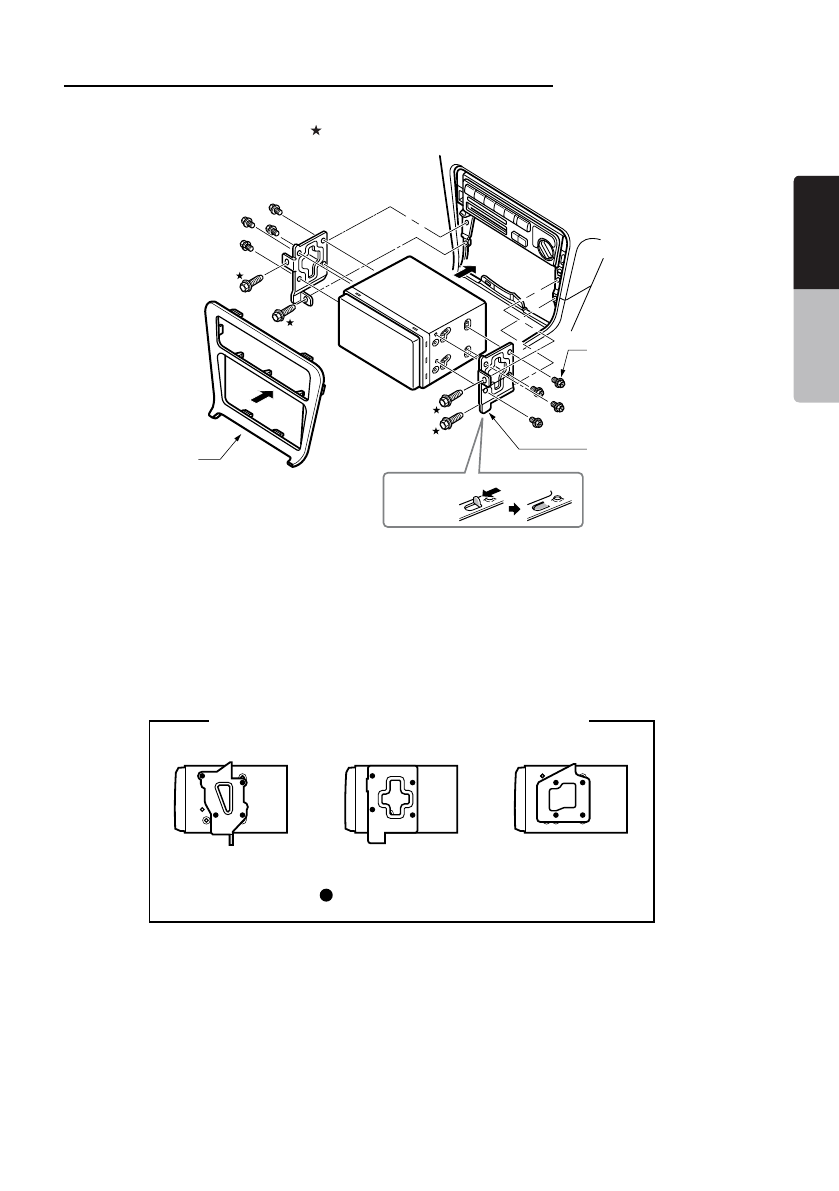

Установка основного устройства в автомобилях TOYOTA

Устанавливайте, используя детали, прикрепленные к автомобилю.
(Болты, помеченные звездочкой ( ), прикреплены к автомобилю.)

*2 В некоторых панелях (в зависимости от типа

и модели автомобиля) отверстия могут быть
слишком маленькими для устройства. В этом
случае подрежьте верхнюю и нижнюю части
рамки панели на 0,5–1,5 мм, чтобы устройство
свободно проходило в отверстие.

*3 Если язычок на установочном кронштейне

мешает устройству, разогните язычок
при помощи клещей или аналогичного
инструмента.

Прочие автомобили, отличные от NISSAN и TOYOTA

В некоторых случаях может потребоваться подгонка центральной панели
(подрезка, расточка и т.п.).

•

Извлечение основного устройства

Если основное устройство демонтировать, выполните в обратном порядке действия,
указанные в разделе «Установка устройства».

8 x болты с шестигранной
головкой (M5x8)

Установочный кронштейн
(1 пара для установки
слева и справа)

Центральная панель
(*2)

Основное

устройство
