УСТАНОВКА/РУКОВОДСТВО
ПО ПОДКЛЮЧЕНИЮ

1. Перед началом работы

1.  Данное устройство предназначено только для

автомобилей с напряжением бортовой сети 12 В
и подключением отрицательного полюса к «массе».

2.  Внимательно прочтите эту инструкцию.
3.  Перед началом работы отключите минусовую («–»)

клемму аккумулятора. Это необходимо, чтобы
избежать короткого замыкания при установке
(см. рис. 1).

2. Комплект поставки

3. Общие меры предосторожности

1.  Не вскрывайте корпус устройства.

Внутри корпуса нет деталей, допускающих
обслуживание пользователем. Если
при установке вы уронили в устройство
посторонний предмет, обратитесь к дилеру
или в авторизованный сервисный центр
Clarion.

2.  Для чистки устройства используйте мягкую

сухую ткань. Не используйте грубую ткань,
растворители, бензин, спирт и т.п. В случае
сильного загрязнения слегка смочите
мягкую ткань в холодной или теплой воде,
затем аккуратно сотрите грязь.

Основное устройство ................................................. 1
Жгут проводов ............................................................... 1
Аудиовидеокабель ...................................................... 1
Пульт дистанционного управления ..................... 1
Батарея (CR2025) ........................................................... 1
(установлена в пульт дистанционного управления)
Рамка  ................................................................................. 1
Ткань для чистки ........................................................... 1
Гарантийная карточка ................................................ 1
Руководство владельца ............................................. 1
Отводная клемма ......................................................... 1

Рамка 2DIN шириной 200 мм
(только для модели VX401E) .................................... 1
Ключ для установки кронштейнов
(только для модели VZ401E) .................................... 2
Болты с потайными головками
(VX401E) ............................................................................ 8
(VZ401E) ............................................................................ 4
Болт с шестигранной головкой
(VX401E) ............................................................................ 8
(VZ401E) ............................................................................ 5
Фиксатор и заглушка для радио  ........................... 1

СОДЕРЖАНИЕ
1.  Перед началом работы .................................................................................. 44
2.  Комплект поставки .......................................................................................... 44
3.  Общие меры предосторожности .............................................................. 44
4.  Меры предосторожности при установке .............................................. 45
5.  Установка основного устройства .............................................................. 46
6.  Меры предосторожности при подключении ...................................... 48
7.  Подключение проводов ................................................................................ 49

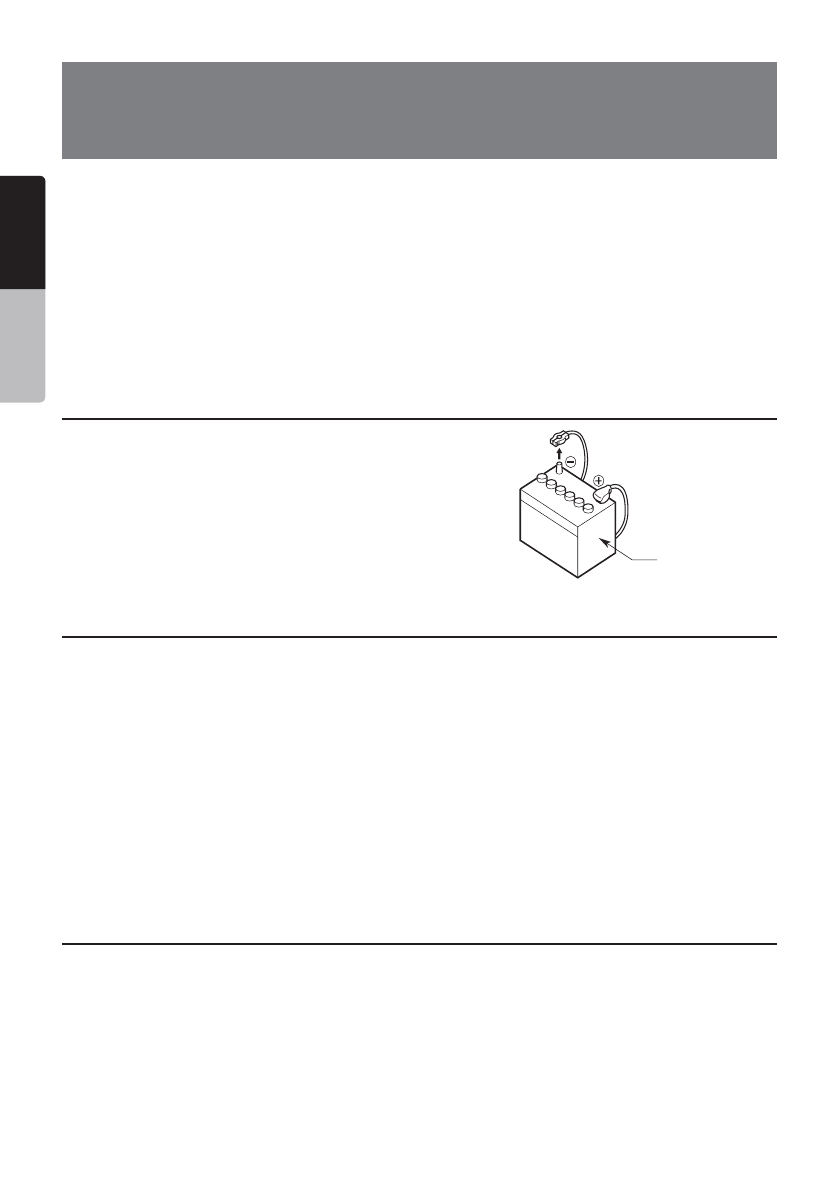

Рисунок 1

Аккумулятор
автомобиля
