5. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПОДКЛЮЧЕНИИ

1. Прежде, чем приступить к подключению,
выключите аппарат.

2. Соблюдайте особое внимание при
прокладке проводов. Не прокладывайте их
рядом с двигателем, нагревательными
трубами и т.п. При перегреве провода могут
испортиться.
3. Если перегорает предохранитель,
проверьте правильность подключения. Если
все правильно, то замените предохрани-
тель новым того же номинала (См. рис.16).

*

 Существуют различные типы держателей. Не допускайте

соприкосновения той стороны предохранителя, которая идет
на аккумулятор, с другими металлическими деталями.

4. Надежно подключите дополнительный

кабель CeNET. Чтобы отсоединить кабель
CeNET, возьмитесь за скользящий
наконечник и потяните его по направлению

к себе.

*

 Если необходимо удлинить или разветвить кабель CeNET,

воспользуйтесь кабелем-удлинителем ССА-520 (2,5 м) или
ССА-521 (0,6 м), либо разввтвителем ССА-519. Эти
компоненты следует приобрести отдельно.

*

 Не применяйте иных кабелей, кроме изготовленных компанией

Clarion.

5. Если предохранитель основного источника
питания автомобиля имеет номинал 15 А или
менее, следует приобрести автомобильный
кабель, способный выдержать 15 А, и
подключить основной блок непосредственно к
аккумулятору. Это гарантирует работо-
способность аппарата.
Следует иметь в виду, что во избежание
неисправностей предохранитель должен
устанавливаться на расстоянии не более 30
см от клеммы аккумулятора.

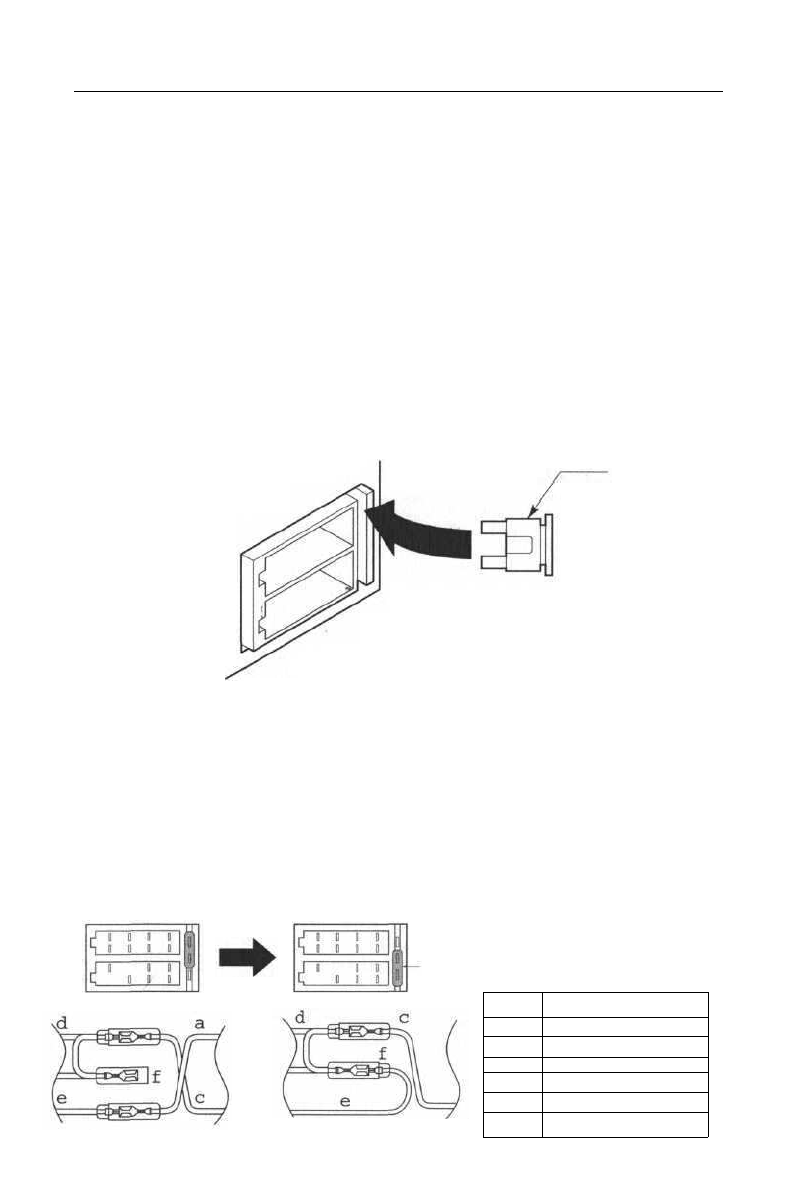

Предохранитель (15 А)

Разъем ISO со

стороны основного
блока

Рис. 16

•

 Для автомобилей VW и Audi

1. Для автомобилей VW и Audi измените

местоположение предохранителя, как
показано на рис. 17.
2. Если аппаратура устанавливается в

Volkswagen модели 1998 г. или более новые,
следует обрезать провод автомобильной
антенны, подключенный к клеммам (А-5) —

(i) и (h). Если провод не обрезать, возможен
пробой. После обрезания провода изоли-

руйте оба его конца ((h) со стороны разъема

ISO, (i) — со стороны основного блока) с

помощью изоленты во избежание короткого
замыкания (См. рис. 18).

Примечание:

Прежде чем обрезать провода, отсоедините отрицательный
(-) провод от аккумулятора.

3. Если основной блок подключается и ко
внешнему усилителю, подключите к выводу

REMOTE усилителя ранее обрезанный
провод со стороны разъема.

Для прочих автомобилей

Для VW и Audi

Модели 1992 г. и более новые

Модели до 1992 г.

Предохранитель

Рис. 17

а
с
d
е
f
h
i

Желтый

Красный

Желтый

Красный

Желтый

Синий/Белый
Синий/Белый
