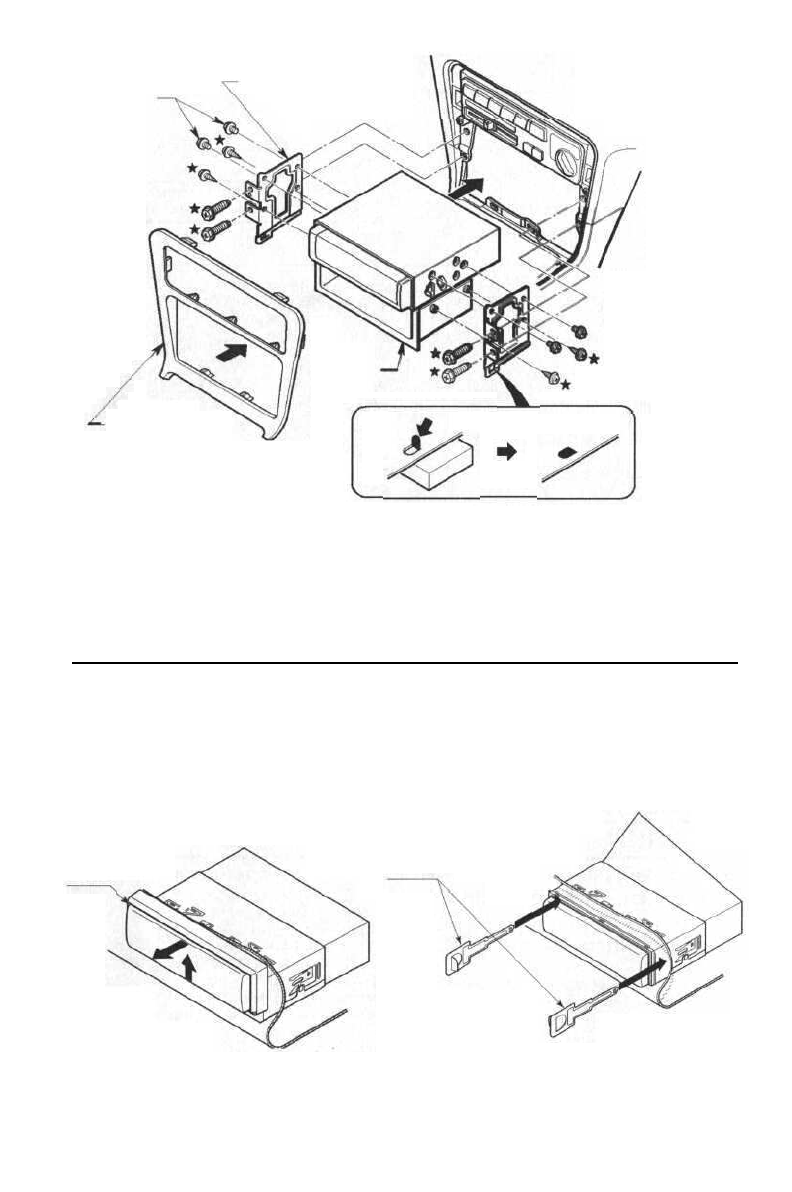

4 шестигранных винта *

(М5х8)

Установочный кронштейн*

(Пара — для левой и правой
сторон)

Основной
блок

Отсек

Примечание 2

Центральная панель
(См. примечание!)

4 шестигранных винта *

(М5х8)

Рис. 13

*: Винты с этим значком установлены на блоке.

*: Детали и винты с этим значком поставляются

с магнитолой, устанавливаемой на заводе-
изготовителе автомобиля, либо находятся в
установочном комплекте.

Примечание 1:

 В некоторых случаях может потребоваться доработка центральной панели

(обрезка или наращивание).

Примечание 2:

 Если мешают уголки установочных кронштейнов, подогните и выровняйте их клещами

или подобным инструментом.

Примечание 3:

 Если снятые винты нужно установить на место, онистите винты и места установки.

4. СНЯТИЕ ОСНОВНОГО БЛОКА

1.Снимите съемную панель управления

(СПУ).
Указания по снятию СПУ приведены в
руководстве по эксплуатации.
2. Снимите внешний щиток, надавив на него

(см. рис. 14).

3. Вставьте и закрепите съемочные
пластины.

4. Потянув на себя съемочные пластины,

извлеките основной блок (см. рис. 15).

Внешний щиток

2 съемочных пластины

Рис. 14

Рис. 15
