22

-RU

2

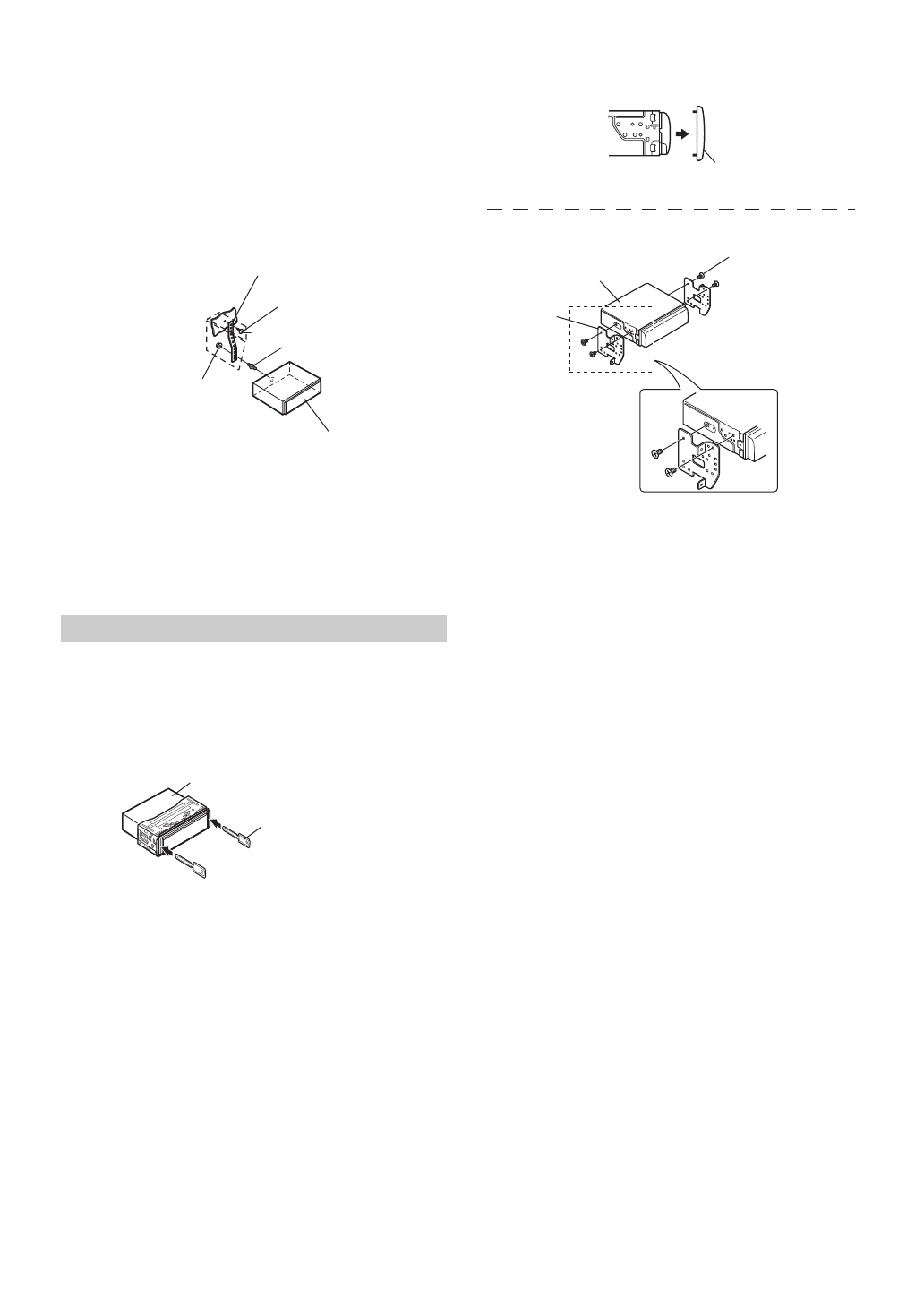

Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель устройства UTE-80B и наденьте на болт
резиновый колпачок. Если автомобиль не оборудован
кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не
предоставляется). Подключите все выводы модели
UTE-80B в соответствии с описанием в разделе
ПОДКЛЮЧЕНИЕ.

*

В месте крепления к корпусу используйте
соответствующий шуруп

*

.

3

Вставьте устройство UTE-80B в приборную панель до
щелчка. Так обеспечивается правильная фиксация
устройства, что не позволяет ему случайно выскочить
из приборной панели. Установите съемную переднюю
панель.

1

Удалите съемную переднюю панель.

2

Вставьте клавишные рычаги в устройство по
направляющим с каждой стороны. Теперь устройство
можно вытащить из монтажной корзины.

3

Выдвиньте устройство, оставляя его
незаблокированным.

ЯПОНСКИЕ АВТОМОБИЛИ

Удаление

*

Металлическая монтажная полоса

Шуруп

Двухсторонний болт

Шестигранная гайка (M5)

Устройство

Клавишные рычаги

(в комплекте)

Данное устройство

Пере

д

няя рамка

Винт (M5 × 8)
(в комплекте)

Устройство

Монтажный
кронштейн
