21

-RU



МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Обязательно отсоедините кабель от отрицательного (–) полюса

аккумулятора перед установкой устройства UTE-80B. Это
сводит к минимуму вероятность повреждения устройства в
случае короткого замыкания.

• Провода с цветовой кодировкой должны подключаться в

соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.

• При подключении к электрооборудованию автомобиля

необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства UTE-80B к блоку
плавких предохранителей убедитесь в том, что предохранители,
предназначенные для контуров устройства UTE-80B,
рассчитаны на соответствующую токовую нагрузку.
Несоблюдение этого требования может привести к
повреждению устройства и/или автомобиля. При появлении
сомнений обращайтесь к своему дилеру Alpine.

• Для подключения к другим устройствам (например, к

усилителю) с RCA-разъемами в устройстве UTE-80B
используются разъемы типа RCA. Для подключения к другим
устройствам может потребоваться переходник. В этом случае
обращайтесь за помощью к своему авторизованному дилеру
Alpine.

• Минусовые выводы динамиков (−) должны подключаться к

минусовой клемме (−). Никогда не соединяйте между собой
кабели левого и правого каналов динамиков и не подключайте
их к корпусу автомобиля.

ВАЖНО

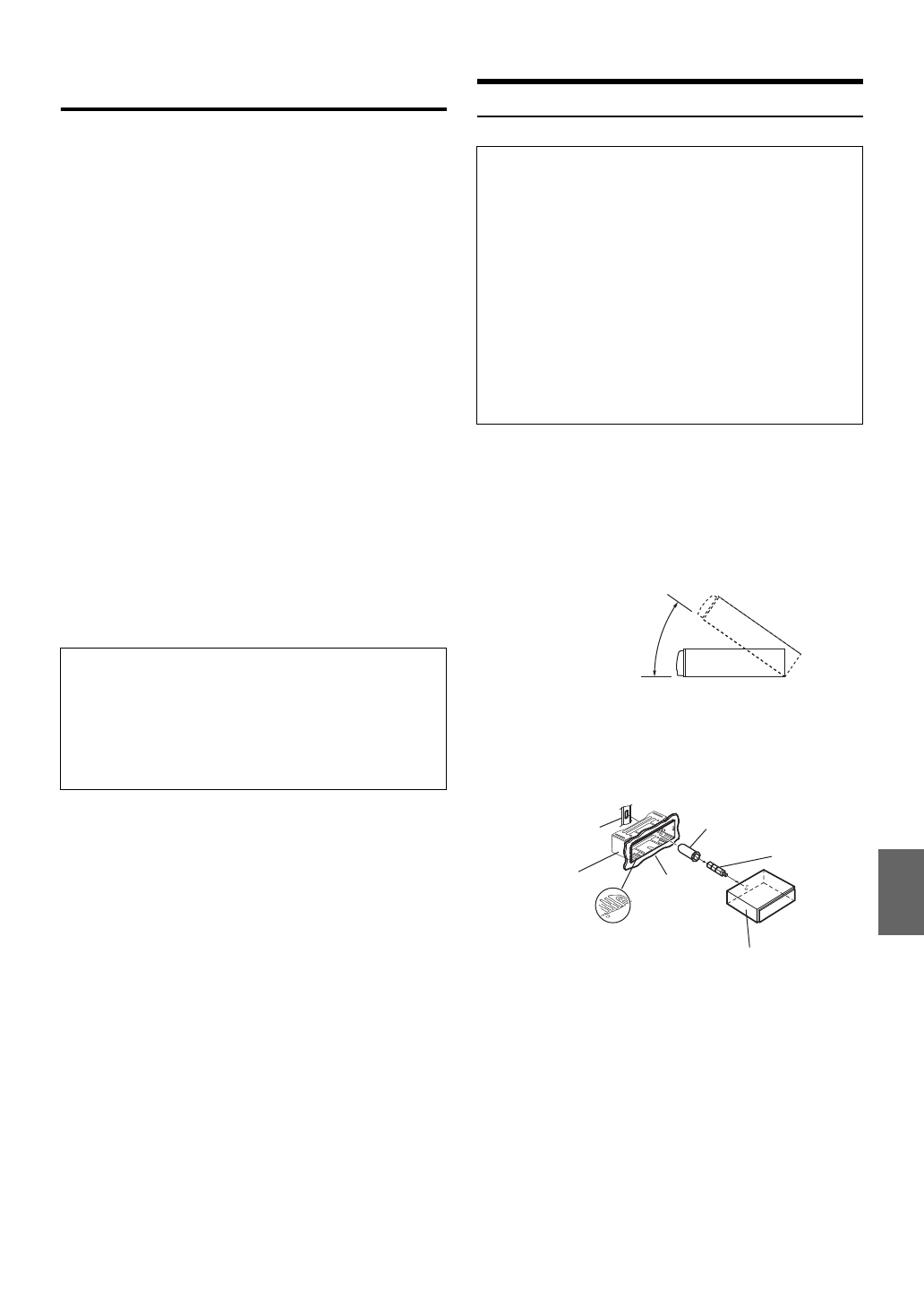

Установка



ОСТОРОЖНО

При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если съемная передняя панель удалена во время установки,
то, возможно, вы нажали слишком сильно и деформировали
металлическую пластину, удерживающую панель на месте.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.

1

Снимите монтажную корзину с основного блока (см. в
разделе “Удаление” на стр. 22). Вставьте монтажную
корзину в приборную панель и зафиксируйте её с
помощью металлических хомутов.

*

Если установленная монтажная корзина не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [

]

ДАТА УСТАНОВКИ: [

]

КТО УСТАНАВЛИВАЛ: [

]

МЕСТО ПРИОБРЕТЕНИЯ: [

]

Предотвращение внешних шумов в аудиосистеме

•

Проложите выводы на расстоянии не менее чем 10 см от
автомобильной электропроводки.

•

Выводы аккумулятора должны проходить как можно
дальше от других выводов.

•

Надежно подсоедините вывод заземления к оголенной
металлической поверхности (при необходимости удалите
краску, грязь или смазку) корпуса автомобиля.

•

При установке дополнительного шумоподавителя по
возможности подключайте его как можно дальше от
данного устройства. Дилеры Alpine могут предложить
различные модели шумоподавителей, обращайтесь к ним
за дополнительной информацией.

•

За дальнейшей информацией обращайтесь к своему дилеру
Alpine, так как ему больше всего известно о мерах
предотвращения шумов.

Не более 35°

Ре

з

иновый колпачок

(в комплекте)

Кронштейн

Шестигранный болт
(в комплекте)

Монтажная кор

з

ина

(в комплекте)

Приборная
панель

Нажимные пластины*

Устройство
